128X64 LCD gráfico COG | ecrã FSTN+ com retroiluminação lateral branca

(2 revisões) Escrever um comentário
Modelo:
NHD-C12864LZ-FSW-FBW-3V3
Tamanho:
128x64 Resolução Pixel
Cor da luz de fundo:
Branco
Tipo/Modo de exibição:
FSTN (+) Transflectivo
Controlador/Controlador:
ST7565R
Recursos:
$17.64
  • COG 128x64 Visor LCD gráfico FSTN+ Luz de fundo branco ON
  • COG 128x64 Visor LCD gráfico FSTN+ Luz de fundo branco OFF
  • COG 128x64 Ecrã LCD gráfico FSTN+ retroiluminado a branco
  • Especificação do desenho para NHD-C12864LZ-FSW-FBW-3V3

NHD-C12864LZ-FSW-FBW-3V3 | Gráfico monocromático COG | 128x64 Pixels | LCD Transflectivo | Luz de fundo branca lateral | FSTN (+) Display Positivo

This Newhaven 128x64 graphic Chip-On-Glass (COG) Liquid Crystal Display module shows dark black pixels illuminated on a bright white background. This transflective LCD display is engineered to provide optimal visibility under a wide range of lighting conditions in multiple different environments. In bright sunlight, the display uses its reflective layer to reflect ambient light back to the viewer, making the screen easy to read. In darker settings, a strong backlight is built into the LCD to provide high contrast and display clear graphics to the viewer. This advanced display technology ensures the display is always easy to read, regardless of the lighting conditions.

This graphic LCD display module is fully compatible with Arduino, which allows for seamless connection with other electronic systems for a wide range of applications. Designed to withstand difficult operating conditions, the NHD-C12864LZ-FSW-FBW-3V3 model operates exceptionally when used within a temperature range from -20 to 70 degrees Celsius. The optimal viewing angle for this LCD is 6:00, it operates at 3V supply voltage, and it’s RoHS compliant.

LCD Product Specifications

Display Format: 128 x 64 Pixels
Display Type: FSTN (+)
Display Mode: Transflective
Optimal View: 6:00
Outline L x W x H: 77.4mm x 52.4mm x 6.5mm
Viewing Area L x W: 70.0mm x 40.0mm
Active Area L x W: 66.52mm x 33.24mm
Supply Voltage: 3.0 V
Backlight: Side White
Interface: Parallel/Serial
Compatibility: Arduino and similar development boards
Controller Type: ST7565R-G

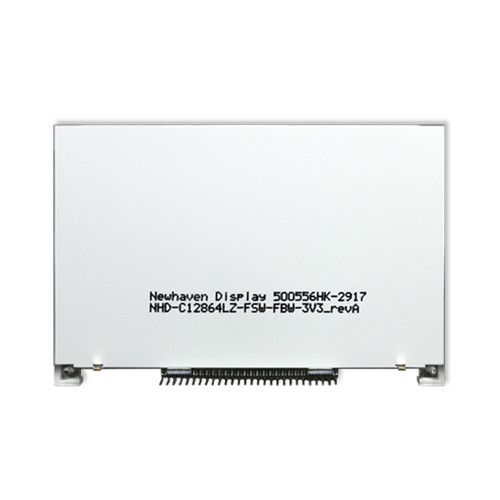

Connection Type: 1x28 pins with 1.27mm pitch
Operating Temperature: -20°C ~ 70°C
Storage Temperature:  -30°C ~ 80°C

LCD Custom Solutions

cable customization

Cable Customization

Adjust the length, position, and pinout of your cables or add additional connectors. Get a cable solution that’s precisely designed to make your connections streamlined and secure.


custom connectors

Connector Customization

Easily modify any connectors on your display to meet your application’s requirements. Our engineers are able to perform soldering for pin headers, boxed headers, right angle headers, and any other connectors your display may require.


custom interface

Interface Customization

Choose from a wide selection of interface options or talk to our experts to select the best one for your project. We can incorporate HDMI, USB, SPI, VGA and more into your display to achieve your design goals.


custom PCB

PCB Modifications

Choose from a wide selection of changes including shape, size, pinout, and component layout of your PCB to make it a perfect fit for your application.

Padrões de qualidade

Na Newhaven Display esforçamo-nos todos os dias para fornecer aos nossos clientes produtos da mais alta qualidade. Isto significa que as equipas de Qualidade, Engenharia, e Fabrico estão alinhadas para exceder as suas expectativas.

Os nossos clientes devem esperar que os seus produtos cumpram ou excedam as seguintes normas:

Todos os produtos

Teste de Fiabilidade Os clientes podem esperar que todas as peças de produção cumpram ou excedam requisitos operacionais sobre temperatura, humidade, e vibração.
Limpeza do vidro Os clientes podem esperar que o vidro seja protegido por forros e apresentou atentos aos padrões de limpeza. Isto significa que o vidro irá estar limpo de contaminantes, impressões digitais e outros materiais estranhos.
Bezel Aparência Os bezels serão pintados uniformemente sem materiais estranhos e manchas cosméticas que distraem. Os nossos padrões mantêm um superfície sem arranhões.
Aspecto do PCB Os PCB são entregues com a fiabilidade a longo prazo em mente. Os acabamentos são livre de bolhas, contaminantes estranhos, e satisfazer todos os incêndios UL requisitos. Os materiais PCB serão sempre entregues dentro de normas da indústria. As margens do PCB serão cortadas de forma limpa e sem rebarbas.
Soldadura A soldadura de todos os componentes com chumbo e SMT é consistente em fornecendo a segurança mecânica e a conectividade eléctrica.
Consistência Os nossos processos de fabrico e inspecção asseguram o produto consistência de lote para lote. Isto significa encomendas processadas ao longo do anos irão continuamente ao encontro das suas expectativas. Fazemo-lo por especificações de fabrico rigorosas, com atenção aos detalhes no nosso processos, e comparando com as unidades douradas.
Integridade do produto A qualidade no fabrico do produto garante a integridade na construção. Os clientes podem esperar uma montagem apertada sem preocupação de peças soltas ou material em falta. Os nossos produtos irão satisfazer todos os requisitos ambientais. expectativas incluindo temperatura, humidade, & condições de vibração.
Cor do vidro Enquanto variações normais da cor do vidro podem ocorrer (devido a tolerâncias de fabrico), Newhaven Display mantém a cor conformidade por tabelas de cores aprovadas internamente. Estes gráficos são mantidos para assegurar que quaisquer desvios menores de vidro são identificados e corrigido conforme necessário.
Protecção e Segurança ESD Todos os dispositivos são concebidos e manuseados tendo em consideração a ESD protecção. Isto inclui a embalagem ESD-SAFE dentro do anti-estático sacos, invólucros e bandejas. Os clientes são lembrados de seguir sempre Segurança ESD para melhor proteger os dispositivos.
