Como montar um ecrã TFT
24 de julho de 2025
Um ecrã é tão bom quanto a sua montagem. Em muitos projetos incorporados, a forma como um TFT pode influenciar não apenas a aparência, mas também o desempenho a longo prazo. Mesmo o painel mais avançado pode ficar aquém do esperado se for instalado com um alinhamento inadequado, espaçamento incorreto ou suporte insuficiente.
A montagem pode parecer uma etapa secundária, mas afeta diretamente a durabilidade, a precisão do toque e a confiabilidade geral do produto. Erros nesta fase podem causar rachaduras nas superfícies, entradas falsas ou falhas prematuras que são difíceis de detectar durante o desenvolvimento, mas custam caro na prática.
Na Newhaven Display, já vimos praticamente todos os cenários possíveis, designs que resistem a anos de uso em campo e outros que se desintegram nos testes devido a pequenos erros de montagem. A maioria das falhas resume-se a detalhes que podem ser evitados: pressão excessiva no painel, colocação inadequada da junta ou uma cauda flexível dobrada além do seu limite. A diferença geralmente não está no visor em si, mas na forma como ele é integrado. A montagem de um TFT não é apenas uma etapa mecânica, é uma parte fundamental do design geral do sistema e merece esse nível de atenção.
Neste artigo:
Diferentes tipos de técnicas de montagem
Não existe uma única maneira de montar um ecrã TFT. O método certo depende do layout mecânico do seu produto, das forças que atuam na montagem e do nível de facilidade de manutenção que você precisa. Dito isso, a maioria das técnicas de montagem se enquadra em uma das quatro categorias: molduras, suportes, clipes ou fita adesiva.
Aros
Montar um TFT atrás de uma moldura frontal é uma das abordagens mais comuns. A moldura fornece suporte estrutural e uma moldura visual limpa. Quando feita corretamente, ela protege o ecrã de impactos diretos, esconde as ferragens de montagem e dá ao produto um acabamento polido. Mas não é apenas cosmética. O espaçamento adequado entre a moldura e a superfície do ecrã é fundamental. Pressão excessiva pode distorcer a camada tátil ou introduzir toques falsos, enquanto uma folga excessiva pode permitir a entrada de poeira ou água.
As juntas de espuma são frequentemente utilizadas para preencher essa lacuna. Essas juntas não devem ser utilizadas para definir o espaçamento, mas apenas para vedá-lo. A lacuna real deve ser controlada pelas partes não conformes da carcaça, e não por um material compressível.

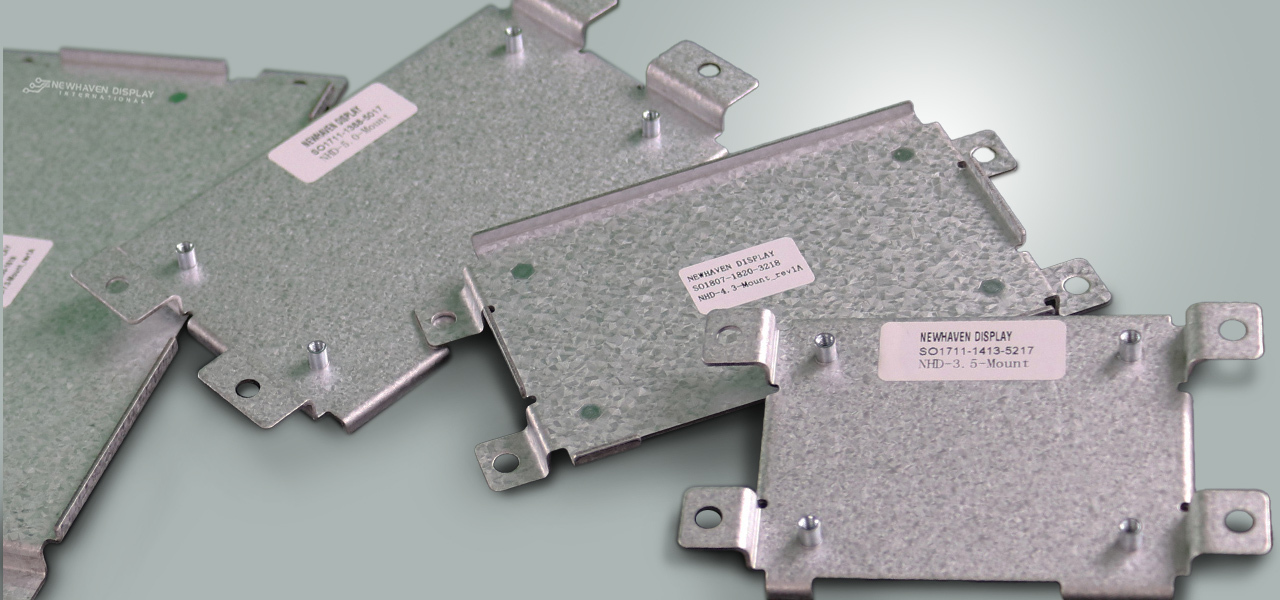

Suportes
Quando um ecrã não possui orifícios de montagem acessíveis, pode-se utilizar um suporte personalizado. Os suportes oferecem um suporte consistente em todo o painel e reduzem o risco de flexão que poderia danificar as camadas internas ao longo do tempo.
Esta abordagem é adequada para designs robustos que podem sofrer vibrações ou uso frequente. Os suportes podem ser fixados com parafusos ou outros acessórios de fixação, que tendem a ser mais fiáveis do que os adesivos por si só.

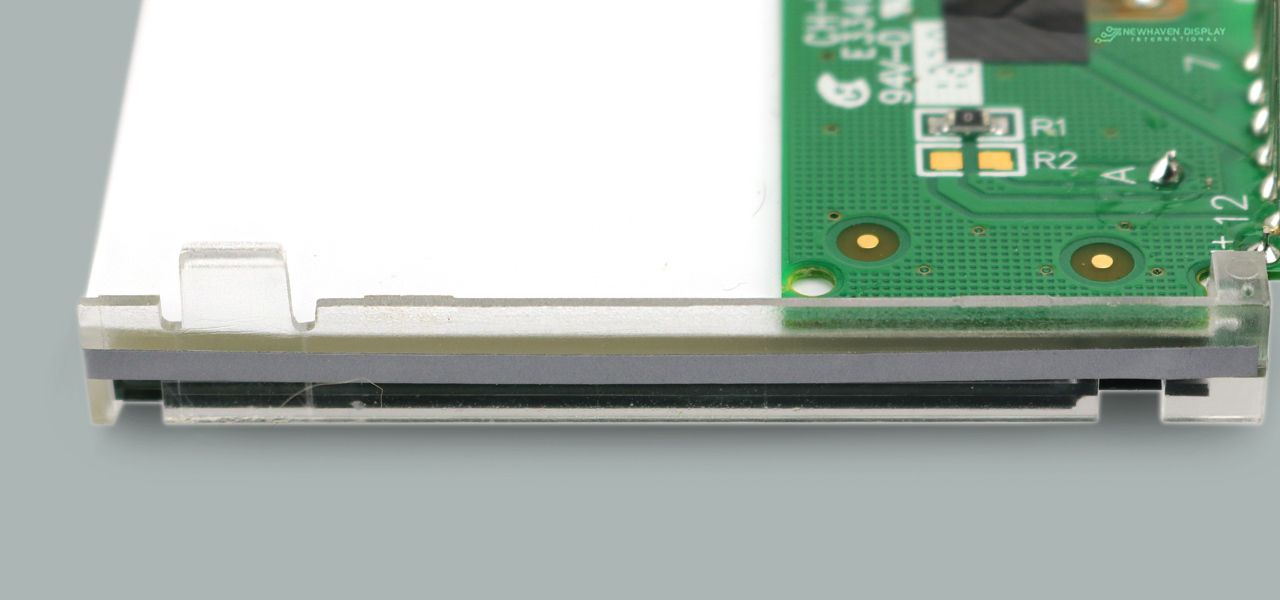

Clipes
Os clipes oferecem uma maneira rápida e sem ferramentas de fixar um ecrã. São comumente usados durante a prototipagem inicial ou em construções de baixo volume, onde é importante manter o design mecânico simples. No entanto, os clipes não são ideais para durabilidade a longo prazo, especialmente em ambientes onde choques ou vibrações são uma preocupação.
Em ambientes de produção, os clipes são frequentemente combinados com uma moldura ou adesivo para melhorar o alinhamento e o suporte.
Fita adesiva
O adesivo de dupla face pode simplificar a montagem em invólucros compactos ou selados, mas deve ser usado com cuidado. Se a carcaça flexionar, o adesivo de moldura completa pode não atenuar a tensão irregular. Os adesivos também limitam a capacidade de refazer a montagem se algo der errado durante a instalação.
Uma abordagem mais eficaz é usar adesivo apenas num dos lados, geralmente no lado do ecrã tátil. A camada voltada para o ecrã deve ter uma força de ligação menor para permitir uma remoção limpa. A Newhaven Display fornece adesivos para juntas pré-aplicados que seguem essa estratégia, oferecendo forte adesão onde é necessário e mais flexibilidade durante a manutenção ou reparação.
Montagem de ecrãs táteis na moldura da caixa
A montagem numa moldura não se resume apenas a manter o ecrã no lugar. Trata-se de manter a relação mecânica correta entre a moldura e a superfície do ecrã tátil. Essa relação afeta o desempenho do ecrã ao longo do tempo, especialmente em produtos expostos a vibrações, poeira ou interação regular do utilizador.
Deve ser mantida uma folga controlada entre a face interna da moldura e o ecrã tátil. Esse espaçamento deve ser obtido através de características rígidas da caixa, e não de espuma ou materiais compressíveis. As juntas de espuma são úteis para vedação, mas não devem criar pressão contra o ecrã nem definir a folga.
As zonas táteis posicionadas muito perto da moldura podem causar flexões acentuadas e, eventualmente, desgaste. Manter uma distância entre os elementos interativos e as bordas da moldura ajuda a evitar rachaduras no revestimento e mantém a precisão tátil a longo prazo.
Precauções e tolerâncias
Tolerâncias bem definidas apoiam uma montagem consistente e ajudam a reduzir a variação entre as construções. Também facilitam a gestão das alterações mecânicas que podem ocorrer com diferentes materiais, fornecedores ou ciclos de produção.

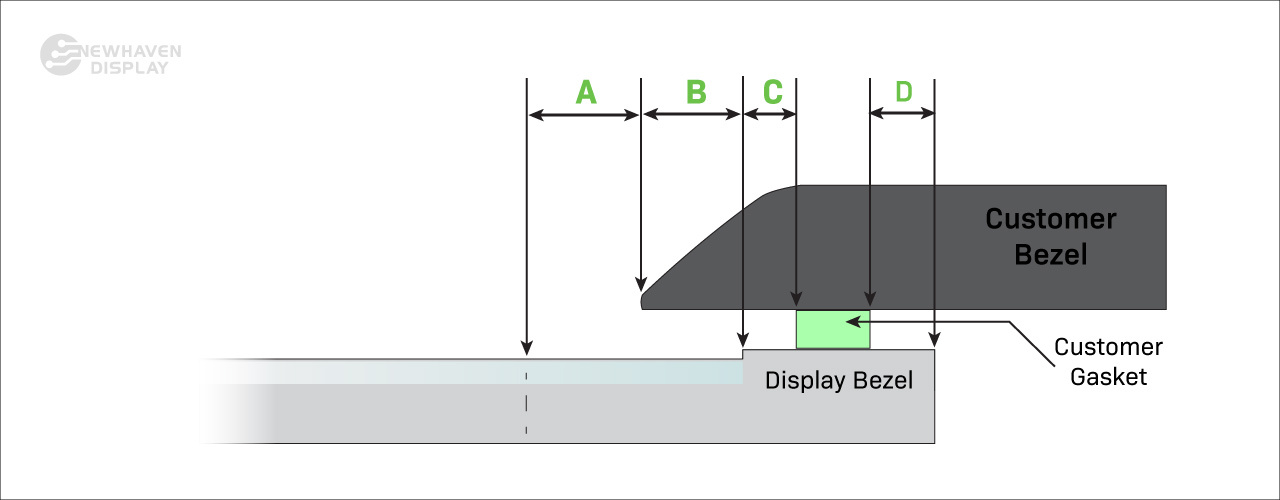

A Newhaven Display recomenda as seguintes distâncias mínimas:
A 1,0 mm (mín.) Borda da moldura até a área ativa. (Evita toques falsos devido à flexão da moldura, sujeira, etc.)
B 0,8 mm (mín.) Borda da moldura até a área visível. (proporciona um design de moldura esteticamente agradável)
C 1,0 mm (mín.)* Borda interna da junta até a área visível. (evita toques falsos)
D 0,5 mm (mín.)* Junta exterior de borda a borda do visor. (evita curto-circuito elétrico)
*** Pode ser necessário aumentar para ter em conta a espessura da junta, a taxa de compressão e a tolerância devido a limitações de montagem.
Definir essas folgas com recursos mecânicos rígidos melhora a repetibilidade e reduz problemas relacionados à pressão que podem não aparecer durante a prototipagem. Pequenas alterações durante o projeto podem levar a menos ajustes durante a produção e melhores resultados em campo.
Considerações e precauções sobre a cauda
A cauda flexível é uma parte crítica do conjunto do visor e, muitas vezes, uma das mais vulneráveis. Embora tenha sido concebida para ser durável, o manuseamento ou encaminhamento inadequado pode causar danos que afetam o desempenho ao longo do tempo.
Precauções ao manusear a cauda
A cauda flexível deve ser tratada com cuidado durante todas as etapas do processo de construção. O manuseamento incorreto pode causar tensão ou contaminação que afetam o desempenho elétrico ou a confiabilidade mecânica ao longo do tempo.
Para proteger a cauda:
- Segure o ecrã pelo corpo, não pela cauda. Segurar a cauda, mesmo que por um breve momento, pode forçar o ponto de conexão ou desalinhar as camadas internas.
- Evite dobrar a cauda durante a instalação. A flexão excessiva pode causar rachaduras nos traços ou caminhos de sinal intermitentes.
- Evite o contacto com condutores expostos. Óleos e detritos das mãos ou ferramentas podem interferir na clareza do sinal ou causar corrosão.
Considerações sobre o design da cauda
O layout da cauda deve ser considerado no início do projeto mecânico para evitar desafios de roteamento posteriormente. Algumas diretrizes podem ajudar a minimizar problemas de sinal e tensão mecânica ao longo da vida útil do produto.
- Planeie uma curvatura suave no trajeto da cauda. Um raio de curvatura de 2 a 3 mm ajuda a evitar tensões prolongadas perto da junção e contribui para a estabilidade mecânica ao longo do tempo.
- Mantenha a cauda longe de componentes ruidosos. Evite colocá-la perto de circuitos de alimentação, inversores ou bobinas que possam causar interferência elétrica.
- Permita um posicionamento natural. A cauda deve ficar no lugar sem ser puxada, torcida ou forçada excessivamente para ficar alinhada.
- O alívio de tensão não é necessário se o layout evitar tensão. A melhor forma de evitar o desgaste mecânico é através de um encaminhamento limpo, e não com hardware adicional.
Um design limpo evita a perda de sinal e o desgaste, especialmente em produtos expostos a movimentos ou vibrações.
Considerações finais
As decisões de montagem do TFT influenciam tudo, desde a montagem até a vida útil do produto. Acertar nos detalhes reduz atrasos, evita falhas e fortalece o design geral.
