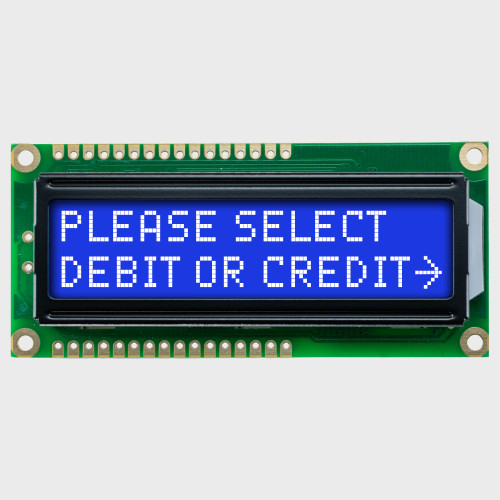

NHD-0216K1Z-NSW-BBW-L | 16x2 LCD Character Display With Side White Backlight | Transmissive LCD | STN (-) Negative Blue Display
Newhaven 16x2 LCD display shows up to 32 characters as two rows each with sixteen characters of white pixels on a blue background when powered on. This transmissive STN negative Liquid Crystal Display requires a backlight for visibility while offering an optimal 6:00 view. This NHD-0216K1Z-NSW-BBW-L display has a wide operating temperature range from -20 to 70 degrees Celsius, a ST7066U controller, operates at 5V supply voltage, and is compatible with various microcontroller boards, including Arduino. All the features of this 16 character with 2 rows LCD make it a versatile choice for hobbyists and professionals looking to incorporate LCD functionality into their electronics projects.
Product Overview
LCD Product Specifications
| Number of Characters: | 32 |
| Number of Rows: | 2 |
| Display Format: | 16x2 |
| Display Type: | STN (-) Blue |
| Optimal View: | 6:00 |
| Display Mode: | Transmissive |
| Outline L x W x H: | 80.0mm x 36.0mm x 13.5mm |
| Viewing Area L x W: | 66.0mm x 16.0mm |
| Active Area L x W: | 56.2mm x 11.5mm |
| Supply Voltage: | 5.0V |
| Backlight: | Side White |
| Interface: | Parallel |
| Compatibility: | Arduino and similar development boards |
| Controller Type: | ST7066U |
| Connection Type: | 1x16 Thru Hole with 2.54mm pitch |
| Operating Temperature: | -20°C ~ 70°C |
| Storage Temperature: | -30°C ~ 80°C |
LCD Custom Solutions
Cable Customization
Adjust the length, position, and pinout of your cables or add additional connectors. Get a cable solution that’s precisely designed to make your connections streamlined and secure.
Connector Customization
Easily modify any connectors on your display to meet your application’s requirements. Our engineers are able to perform soldering for pin headers, boxed headers, right angle headers, and any other connectors your display may require.
Interface Customization
Choose from a wide selection of interface options or talk to our experts to select the best one for your project. We can incorporate HDMI, USB, SPI, VGA and more into your display to achieve your design goals.
PCB Modifications
Choose from a wide selection of changes including shape, size, pinout, and component layout of your PCB to make it a perfect fit for your application.
Padrões de qualidade
Na Newhaven Display esforçamo-nos todos os dias para fornecer aos nossos clientes produtos da mais alta qualidade. Isto significa que as equipas de Qualidade, Engenharia, e Fabrico estão alinhadas para exceder as suas expectativas.
Os nossos clientes devem esperar que os seus produtos cumpram ou excedam as seguintes normas:
Todos os produtos
| Teste de Fiabilidade | Os clientes podem esperar que todas as peças de produção cumpram ou excedam requisitos operacionais sobre temperatura, humidade, e vibração. |
| Limpeza do vidro | Os clientes podem esperar que o vidro seja protegido por forros e apresentou atentos aos padrões de limpeza. Isto significa que o vidro irá estar limpo de contaminantes, impressões digitais e outros materiais estranhos. |
| Bezel Aparência | Os bezels serão pintados uniformemente sem materiais estranhos e manchas cosméticas que distraem. Os nossos padrões mantêm um superfície sem arranhões. |
| Aspecto do PCB | Os PCB são entregues com a fiabilidade a longo prazo em mente. Os acabamentos são livre de bolhas, contaminantes estranhos, e satisfazer todos os incêndios UL requisitos. Os materiais PCB serão sempre entregues dentro de normas da indústria. As margens do PCB serão cortadas de forma limpa e sem rebarbas. |
| Soldadura | A soldadura de todos os componentes com chumbo e SMT é consistente em fornecendo a segurança mecânica e a conectividade eléctrica. |
| Consistência | Os nossos processos de fabrico e inspecção asseguram o produto consistência de lote para lote. Isto significa encomendas processadas ao longo do anos irão continuamente ao encontro das suas expectativas. Fazemo-lo por especificações de fabrico rigorosas, com atenção aos detalhes no nosso processos, e comparando com as unidades douradas. |
| Integridade do produto | A qualidade no fabrico do produto garante a integridade na construção. Os clientes podem esperar uma montagem apertada sem preocupação de peças soltas ou material em falta. Os nossos produtos irão satisfazer todos os requisitos ambientais. expectativas incluindo temperatura, humidade, & condições de vibração. |
| Cor do vidro | Enquanto variações normais da cor do vidro podem ocorrer (devido a tolerâncias de fabrico), Newhaven Display mantém a cor conformidade por tabelas de cores aprovadas internamente. Estes gráficos são mantidos para assegurar que quaisquer desvios menores de vidro são identificados e corrigido conforme necessário. |
| Protecção e Segurança ESD | Todos os dispositivos são concebidos e manuseados tendo em consideração a ESD protecção. Isto inclui a embalagem ESD-SAFE dentro do anti-estático sacos, invólucros e bandejas. Os clientes são lembrados de seguir sempre Segurança ESD para melhor proteger os dispositivos. |
Os nossos Distribuidores
Newhaven Display tem parceiros com distribuidores em todo o mundo para lhe trazer os melhores produtos e serviços de design, independentemente do local de onde esteja a trabalhar.
Franchisado
Autorizado
-
very nice
Very nice for the eyes and very readable... love this display and the next one will be a 4x20 just for fun!!
-
Exactly what I needed! :)
Just what I need for one of my projects.
-
4bit works perfect
Very good display used in 4 bit. Brightness is good. Documentation is clear and precise. Highly recommended.
-
Used to built computer 6502
This display works perfect and the documentation is great. I used it to build a 6502 computer with buttons, and a couple games.
-
Great for a personal project
Price is very good for the quality, the data sheet has plenty of information. Similar to other people, I used this display for a project on Instructables for a radio tuner. I needed to make some adjustments so make sure you read the datasheet or use their support center as they provide amazing customer support.
-
Easy to set up
I followed a Github repository where the author used this display for a LCD - AVR project. The quality is good, easy to set up, good datasheet and most importantly amazing engineering support from this company.
-
Good quality and brightness
Bough a couple displays and the quality is very good. The backlight is bright and the display was easy to set up. Recommended.
