LCD-puntmatrix uitgelegd

Bij productontwikkeling is eenvoud geen beperking, maar juist een voordeel bij het ontwerp. LCD-dotmatrixdisplays weerspiegelen deze visie door zich te richten op een duidelijke, betrouwbare informatieweergave zonder visuele overdaad. Ze genieten het vertrouwen van ingenieurs die prioriteit geven aan prestaties, stabiliteit en efficiëntie in systemen die altijd feilloos moeten functioneren.

Deze beeldschermen blijven geschikt voor toepassingen waarin duurzaamheid, een lange levensduur en een laag stroomverbruik van essentieel belang zijn. Bij Newhaven Display hebben we gezien dat dot-matrix-LCD’s consequent met precisie en betrouwbaarheid voldoen aan de eisen van praktijktoepassingen. Ze blijven een voor de hand liggende oplossing voor doelgerichte, hoogwaardige producten.

Wat is een LCD-dotmatrix?

Een LCD-dotmatrix is een type beeldscherm dat gebruikmaakt van een raster van pixels om tekens, symbolen of eenvoudige afbeeldingen weer te geven. Elke pixel wordt afzonderlijk aangestuurd, waardoor een flexibele weergave binnen een bepaald gebied mogelijk is. Deze beeldschermen zijn verkrijgbaar in zowel teken- als grafische formaten, afhankelijk van de ontwerpvereisten.

In tegenstelling tot gesegmenteerde LCD's, die alleen vaste pictogrammen of getallen kunnen weergeven, zijn dotmatrixdisplays veel veelzijdiger. Dankzij hun rasterstructuur zijn aangepaste berichten, meertalige tekst en eenvoudige grafische elementen mogelijk, waardoor ze een betrouwbare keuze zijn voor interfaces die dynamische inhoud nodig hebben zonder afbeeldingen met hoge resolutie.

De meeste dot-matrix-LCD’s zijn monochroom, en dankzij hun eenvoudige opbouw kunnen ze gemakkelijk worden geïntegreerd in ontwerpen met beperkte ruimte, waarbij helderheid en prestaties op lange termijn van cruciaal belang zijn.

Hoe dot-matrix-LCD’s werken

De kern van een dot-matrix-LCD wordt gevormd door een passieve matrix van geleidende banen die elkaar kruisen en zo afzonderlijk adresseerbare pixels vormen. Wanneer er spanning wordt aangelegd op een specifiek kruispunt van rij en kolom, verandert de oriëntatie van het vloeibare kristal op dat punt, waardoor het licht wordt gemoduleerd en een zichtbaar beeld ontstaat. Dit proces is afhankelijk van een achtergrondverlichting of een reflecterende laag om het contrast en de zichtbaarheid te verbeteren.

Een beeldschermcontroller doorloopt snel de rijen en kolommen en werkt elke pixel bij waar nodig. Tekstdisplays groeperen pixels in vaste patronen, terwijl grafische displays vrije vormgeving over het gehele scherm mogelijk maken. Het resultaat is een betrouwbaar, energiezuinig systeem dat realtime-updates met minimale complexiteit verwerkt.

Veelgebruikte formaten

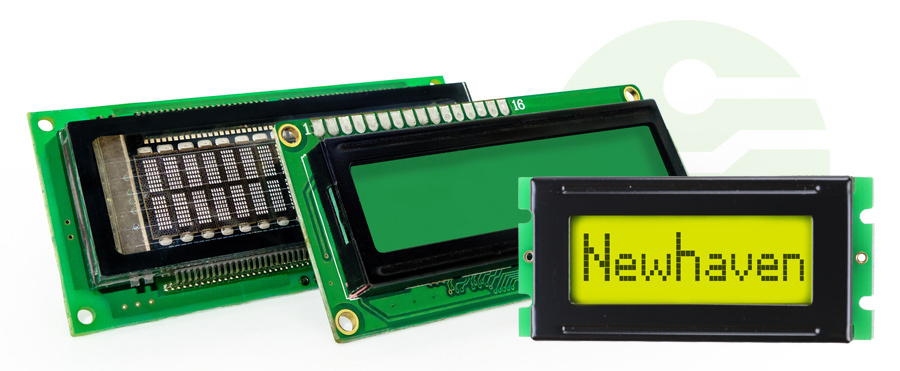

Tekengestuurde dotmatrix-LCD’s zijn verkrijgbaar in verschillende standaardconfiguraties, die worden bepaald door het aantal tekens per regel en het aantal weergaveregels. Veelvoorkomende formaten zijn onder meer 8x2, 16x2, 20x4 en 40x4. Deze worden op grote schaal gebruikt in ingebedde systemen die duidelijke, regelgebaseerde communicatie vereisen, zoals bedieningspanelen, diagnosesystemen en industriële interfaces.

Deze beeldschermen zijn verkrijgbaar in diverse mechanische afmetingen en oriëntaties om tegemoet te komen aan lay-outbeperkingen, met opties voor achtergrondverlichting, kijkhoeken en aansluitingstypen die geschikt zijn voor een breed scala aan toepassingen.

Belangrijkste kenmerken en voordelen

Naast hun eenvoudige ontwerp bieden dot-matrix-LCD’s praktische voordelen die aansluiten bij de concrete behoeften op het gebied van engineering en productie.

Gestroomlijnde ontwikkeling
Gestandaardiseerde formaten, bewezen compatibiliteit met controllers en eenvoudige bedrading verminderen de complexiteit tijdens de integratie, waardoor teams sneller prototypes kunnen ontwikkelen en implementeren.

Laag stroomverbruik
Deze displays verbruiken zeer weinig stroom, waardoor ze ideaal zijn voor apparaten die continu moeten werken of op batterijen werken.

Stabiliteit van de toeleveringsketen
Omdat de technologie al lang ingeburgerd is, blijven dot-matrix-LCD's consistent beschikbaar met een minimaal risico op plotselinge veroudering.

Geoptimaliseerde leesbaarheid
Tekens met een hoog contrast en gestructureerde lay-outs verbeteren de leesbaarheid in zowel heldere als donkere omgevingen, waardoor de bruikbaarheid in diverse situaties wordt verbeterd.

Kostenefficiënte prestaties
Dankzij geavanceerde productieprocessen en een minimale benodiging aan hulpbronnen bieden dotmatrixdisplays een betrouwbare oplossing tegen een concurrerende prijs.

Typische toepassingen in diverse sectoren

Dot-matrix-LCD’s worden gebruikt in een breed scala aan producten in diverse sectoren die afhankelijk zijn van stabiele, speciaal ontwikkelde interfacetechnologie.

Industriële apparatuur

Dotmatrixdisplays worden gebruikt in fabrieksautomatiseringssystemen, motorregelaars en diagnostische systemen en geven een duidelijk beeld van de systeemstatus en gebruikersinstructies weer. Dankzij hun duurzaamheid en leesbaarheid zijn ze ideaal voor veeleisende of lawaaierige omgevingen waar afleiding tot een minimum moet worden beperkt.

Medische hulpmiddelen

Apparaten zoals centrifuges, analyseapparaten en draagbare meetinstrumenten maken vaak gebruik van dot-matrix-LCD-schermen vanwege hun lage stroomverbruik en lange levensduur. Deze technologie maakt een nauwkeurige weergave van gegevens mogelijk en voldoet tegelijkertijd aan strenge betrouwbaarheids- en veiligheidsnormen.

Auto-industrie en transport

Van dashboardmodules tot HVAC-bedieningssystemen en oplaadsystemen voor elektrische voertuigen: deze displays vervullen essentiële functies zonder de interface onnodig ingewikkeld te maken. Hun vormvastheid en continue leverbaarheid zijn vooral van groot belang in voertuigen met lange ontwerpcycli.

Consumenten- en commerciële producten

Huishoudelijke apparaten, automaten en commerciële elektronica maken gebruik van dot-matrix-LCD-schermen om menu’s, instructies of feedback op een eenvoudige en doeltreffende manier weer te geven.

Energie- en nutsvoorzieningssystemen

Deze displays worden gebruikt in omvormers voor zonne-energie, vermogensmeters en netbesturingsunits. Elke toepassing vereist een consistente, goed leesbare weergave in buitenomgevingen, mobiele omgevingen of afgelegen locaties.

Grafische versus karakter-dotmatrixdisplays

Dotmatrix-LCD’s vallen uiteen in twee categorieën: teken- en grafische.

Hoewel grafische dotmatrixdisplays aanzienlijke flexibiliteit bieden, vragen sommige projecten om een geavanceerdere weergave. Wanneer kleurnauwkeurigheid, scherpere details of een betere esthetiek vereist zijn, kunnen grafische OLED- of TFT-displays een betere keuze zijn. Deze technologieën breiden de visuele mogelijkheden uit zonder afbreuk te doen aan de betrouwbaarheid die ingenieurs verwachten.

Interface-opties en integratie

Dotmatrix-LCD’s bieden verschillende aansluitmogelijkheden om een breed scala aan embedded ontwerpen te ondersteunen. Tekstdisplays maken doorgaans gebruik van parallelle, SPI- of I²C-interfaces, die compatibel zijn met de meeste microcontrollers en de integratie op systeemniveau vereenvoudigen.

Grafische displays kunnen zijn voorzien van ingebouwde controllers zoals de ST7920 of KS0108, die de pixeladressering regelen en de communicatie met de hostprocessor optimaliseren.

Connectorsoorten zoals pin headers, ZIF en FPC zijn geschikt voor verschillende mechanische opstellingen. Factoren zoals de aansturing van de achtergrondverlichting, het spanningsbereik en het logische niveau zorgen voor elektrische compatibiliteit met uw hardware.

Aanpassingsmogelijkheden voor dotmatrix-LCD's

Standaard dot-matrix-LCD-schermen zijn geschikt voor tal van toepassingen, maar voor sommige toepassingen is maatwerk nodig om een perfecte aansluiting en een nog betere gebruikerservaring te garanderen.

Mechanische aanpassingen
De afmetingen van het display, de montagemogelijkheden, de plaatsing van de aansluitingen en de kenmerken van de rand kunnen worden aangepast aan de vormfactor en behuizing van uw product.

Elektrische aanpassingen
Pinconfiguraties, interfacetypes en spanningsvereisten kunnen worden aangepast aan het elektrische ontwerp van uw systeem.

Visuele / optische speciale integraties
Meertalige tekensets, opties voor achtergrondverlichting, pixel- en glaskleuren en het afdrukken van logo’s op het scherm dragen bij aan een meer samenhangende en doelgroepgerichte interface.

Aanpassingen aan de omgeving
Er zijn opties beschikbaar voor toepassingen met hoge helderheid, uitgebreide temperatuurbereiken of robuuste uitvoeringen waarbij betrouwbaarheid van cruciaal belang is.

De juiste LCD-dotmatrix kiezen

Dotmatrix-LCD’s blijven een betrouwbare keuze voor ontwerpen waarbij heldere communicatie, een laag stroomverbruik en betrouwbaarheid op lange termijn voorop staan. Dankzij hun bewezen betrouwbaarheid en kostenefficiëntie zijn ze uitermate geschikt voor diverse sectoren en toepassingen.

De verwachtingen ten aanzien van beeldschermen veranderen echter. Wanneer projecten scherpere beelden, afdrukken in volle kleur of een modernere interface vereisen, kiezen veel fabrikanten voor grafische OLED- en TFT-schermen. Deze technologieën zorgen voor een grotere visuele impact zonder dat dit ten koste gaat van de prestaties.

De keuze van een display moet aansluiten bij de doelstellingen van uw product. Sommige toepassingen vragen om eenvoud en structuur. Andere vereisen juist meer flexibiliteit of een verfijnde vormgeving. Newhaven Display biedt advies, maatwerk en ondersteuning op de lange termijn om u te helpen bij het kiezen van de juiste oplossing en om met een helder beeld verder te gaan.

Belangrijkste punten

Hoewel OLED- en TFT-schermen steeds populairder worden voor geavanceerde visuele toepassingen, blijven dotmatrix-LCD’s een praktische en betrouwbare keuze voor toepassingen waarbij duidelijke communicatie en prestaties op de lange termijn het belangrijkst zijn. Dankzij hun eenvoud en beproefde werking zijn ze in diverse sectoren een betrouwbare optie.
