3.5 inch IPS EVE Resistive TFT LCD Module

(3 beoordelingen) Schrijf een recensie
Model:
NHD-3.5-320240FT-CSXP-T
Maat:
3,5" Diagonaal | 320x240 Pixels
Display Type:
IPS
Touchscreen:
4-draads resistief
Interface:
SPI
Controller/Driver:
FT812 Embedded Video Engine
Middelen:
$71.46
  • 3.5 inch IPS EVE Resistive touchscreen TFT display front ON
  • 3.5 inch IPS EVE Resistive touchscreen TFT display BACK PCB

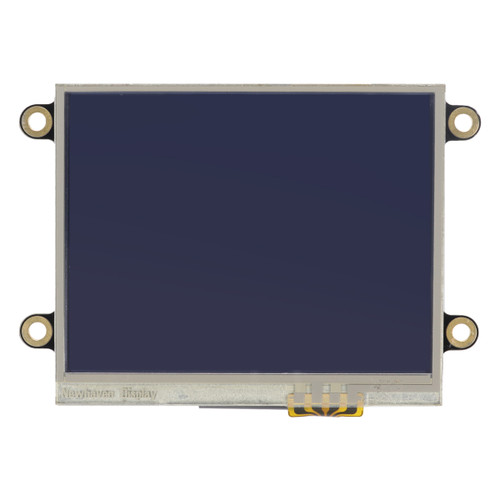

  • 3.5 inch IPS EVE Resistive touchscreen TFT display front OFF
  • Tekeningspecificatie voor NHD-3.5-320240FT-CSXP-T

NHD-3.5-320240FT-CSXP-T | 3.5" IPS TFT LCD Module | EVE: FT812 Embedded Video Engine | 320x240 Resolution | Sunlight Readable Display | Resistive Touchscreen

This 3.5” IPS EVE TFT module has a resolution of 320x240 pixels, an upgraded FPC with EMI shielding, and is built with a feature-rich controller that offers an all-in-one solution for managing graphics, touch, and audio. Also included is a high brightness LED backlight with 900 nits. The display offers stunning sharpness, superior color reproduction, better image consistency, and high contrast with full viewing angles due to the IPS technology built into this Liquid Crystal Display. The super bright backlight and 3M enhancement film allow this TFT to be sunlight readable in bright conditions including direct sun. While this transmissive LCD boasts impressive quality with a 3.3 voltage power supply, it also includes a 4-wire resistive touch panel, making it an excellent choice for projects that desire high-end visual output with simple touch functionality. The touchscreen will allow users to interact more intuitively and create opportunities for interactive applications.

3.5" TFT LCD Module with Serial SPI Interface and Arduino Compatible

This TFT Module is powered by the FTDI / Bridgetek FT812 Embedded Video Engine (EVE) to bring you built-in graphics operations, embedded widgets, 1MB graphics memory and more. It has a configurable LED driver with PWM and supports portrait or landscape modes, as well as multiple image formats and video playback. This Human Machine Interface (HMI) display comes fully equipped with resistive touch integration. We designed the EVE TFTs to work with Serial SPI communication allowing for the use of low-cost MCUs as the system host, making this display both powerful and affordable. The built-in widgets include everything from buttons and sliders to gauges and clocks, making for a complete interactive interface right out of the box. No extra casing is required to mount this TFT either, just use the built-in mounting holes. Connect this module with the NHD-FT81X-SHIELD Arduino Shield (sold separately) for quick and seamless setup with Arduino development boards. Our displays are all RoHS compliant and adhere to strict environmental and safety standards.

Product Overview

3.5" TFT LCD Product Specifications

Size: 3.5" diagonal
Display Format: 24-bit true color; 320x240 pixels
Display Type: IPS
Display Mode: Transmissive
Optimal View: Full view
Touchscreen: Resistive
Outline L x W x H: 92mm x 63.9mm x 15.7mm
Viewing Area L x W: 71.82mm x 55.05mm
Active Area L x W: 70.08mm x 52.56mm
Supply Voltage: 3.3V
Luminance: 900 nits
Interface: SPI/D-SPI/Q-SPI
Compatibility: Arduino and similar development boards
Controller Type: FT812 embedded video engine
Connection Type: 20-pin FFC connector, 20-pin box header
Operating Temperature: -20°C ~ 70°C
Storage Temperature: -30°C ~ 80°C
Built-in Mounting: 3.5mm mounting holes
Added Feature: EMI shielding

3.5" TFT LCD Custom Solutions

LCD Cable Customization

Adjust the length, position, and pinout of your cables or add additional connectors. Get a cable solution that’s precisely designed to make your connections streamlined and secure.


3.5" LCD Touchscreen

Enhance your user experience with capacitive or resistive touch screen technology. We’ll adjust the glass thickness or shape of the touch panel so it’s a perfect fit for your design.


LCD Interface Customization

Choose from a wide selection of interface options or talk to our experts to select the best one for your project. We can incorporate HDMI, USB, SPI, VGA and more into your display to achieve your design goals.


3.5" LCD Cover Glass

Equip your display with a custom cut cover glass to improve durability. Choose from a variety of cover glass thicknesses and get optical bonding to protect against moisture and debris.

Kwaliteitsnormen

Bij Newhaven Display streven we er elke dag naar om onze klanten te voorzien van producten van de hoogste kwaliteit. Dit betekent dat de teams Kwaliteit, Techniek en Productie op één lijn zitten om uw verwachtingen te overtreffen.

Onze klanten mogen verwachten dat hun producten aan de volgende normen voldoen of deze overtreffen:

Alle producten

Betrouwbaarheidstests Klanten kunnen verwachten dat alle productiedelen voldoen aan of beter zijn dan operationele vereisten inzake temperatuur, vochtigheid en trillingen.
Reinheid van het glas Klanten kunnen verwachten dat glas wordt beschermd door voeringen en gepresenteerd met inachtneming van de reinheidsnormen. Dit betekent dat het glas schoon zijn van verontreinigingen, vingerafdrukken en ander vreemd materiaal.
Bezel Verschijning Bezels moeten uniform geschilderd zijn vrij van vreemde materialen en storende cosmetische vlekken. Onze normen handhaven een schoon krasvrij oppervlak.
PCB Verschijning PCB's worden geleverd met het oog op langdurige betrouwbaarheid. De afwerkingen zijn vrij van bellen, buitenlandse verontreinigingen, en voldoen aan alle UL brand eisen. PCB materialen zullen altijd worden geleverd binnen industrie normen. PCB randen zullen schoon gesneden zijn en vrij van bramen.
Solderen Het solderen van alle loodhoudende en SMT-componenten is consistent in de mechanische veiligheid en elektrische connectiviteit.
Consistentie Onze productie- en inspectieprocessen verzekeren product consistentie van partij tot partij. Dit betekent dat bestellingen die in de loop der jaren voortdurend aan uw verwachtingen zullen voldoen. We doen dit door veeleisende productie specificaties, met aandacht voor detail in onze processen, en door te vergelijken met de gouden eenheden.
Integriteit van het product De kwaliteit van de productie garandeert de integriteit van de constructie. De klanten kunnen strakke assemblage zonder zorg van losse delen verwachten of ontbrekend materiaal. Onze producten zullen aan al milieu voldoen verwachtingen met inbegrip van temperaturen, vochtigheid, & trillingsvoorwaarden.
Glaskleur Terwijl normale variaties van glaskleur kunnen voorkomen (als gevolg van productietoleranties), handhaaft Newhaven Display de kleur naleving van interne goedgekeurde kleurenkaarten. Deze kaarten worden onderhouden om ervoor te zorgen dat alle kleine glas afwijkingen worden geïdentificeerd en gecorrigeerd indien nodig.
ESD Bescherming & Veiligheid Alle apparaten worden ontworpen en behandeld met het oog op ESD bescherming. Dit omvat ESD-SAFE verpakking binnen antistatische zakken, wikkels en trays. De klanten worden herinnerd om altijd te volgen ESD-veiligheid te volgen om de apparaten optimaal te beschermen.
