Wyjaśnienie matrycy punktowej LCD

W procesie rozwoju produktów prostota nie stanowi ograniczenia. Jest to zaleta projektowa. Wyświetlacze matrycowe LCD odzwierciedlają to podejście, skupiając się na przekazywaniu jasnych i wiarygodnych informacji bez zbędnych elementów wizualnych. Cieszą się zaufaniem inżynierów, dla których priorytetem są wydajność, stabilność i efektywność w systemach, które muszą działać bez zarzutu za każdym razem.

Wyświetlacze te nadal znajdują zastosowanie w środowiskach, w których kluczowe znaczenie mają wytrzymałość, trwałość i niskie zużycie energii. W firmie Newhaven Display przekonaliśmy się, że wyświetlacze LCD typu dot matrix konsekwentnie spełniają wymagania rzeczywistych zastosowań, zapewniając precyzję i niezawodność. Pozostają one sprawdzonym rozwiązaniem dla specjalistycznych produktów o wysokiej wydajności.

Czym jest matryca punktowa LCD?

Matryca punktowa LCD to rodzaj wyświetlacza, który wykorzystuje siatkę pikseli do wyświetlania znaków, symboli lub prostych grafik. Każdy piksel jest sterowany indywidualnie, co pozwala na elastyczne wyświetlanie obrazu w określonym obszarze. Wyświetlacze te są dostępne zarówno w formacie znakowym, jak i graficznym, w zależności od wymagań projektowych.

W odróżnieniu od segmentowych wyświetlaczy LCD, które mogą wyświetlać jedynie stałe ikony lub cyfry, wyświetlacze matrycowe są znacznie bardziej wszechstronne. Ich siatkowa struktura pozwala na wyświetlanie niestandardowych komunikatów, wielojęzycznego tekstu oraz podstawowych elementów graficznych, co czyni je niezawodnym wyborem dla interfejsów wymagających dynamicznej treści bez konieczności stosowania grafiki o wysokiej rozdzielczości.

Większość wyświetlaczy LCD typu dot matrix jest monochromatyczna, a ich prosta budowa sprawia, że łatwo je wkomponować w konstrukcje o ograniczonej przestrzeni, w których kluczowe znaczenie mają czytelność i długotrwała wydajność.

Jak działają wyświetlacze LCD typu „dot matrix”

Sercem wyświetlacza LCD typu matrycowego jest matryca pasywna z przewodzących ścieżek, które przecinają się, tworząc indywidualnie adresowalne piksele. Po przyłożeniu napięcia do określonego skrzyżowania wiersza i kolumny ciekły kryształ w tym punkcie zmienia swój układ, modulując światło w celu wytworzenia widocznego obrazu. Proces ten opiera się na podświetleniu lub warstwie odblaskowej, które zwiększają kontrast i widoczność.

Kontroler wyświetlacza szybko przechodzi kolejno przez wiersze i kolumny, aktualizując każdy piksel w razie potrzeby. Wyświetlacze znakowe grupują piksele w stałe wzory, natomiast wyświetlacze graficzne umożliwiają swobodne sterowanie na całym ekranie. W rezultacie otrzymujemy niezawodny, energooszczędny system, który obsługuje aktualizacje w czasie rzeczywistym przy minimalnej złożoności.

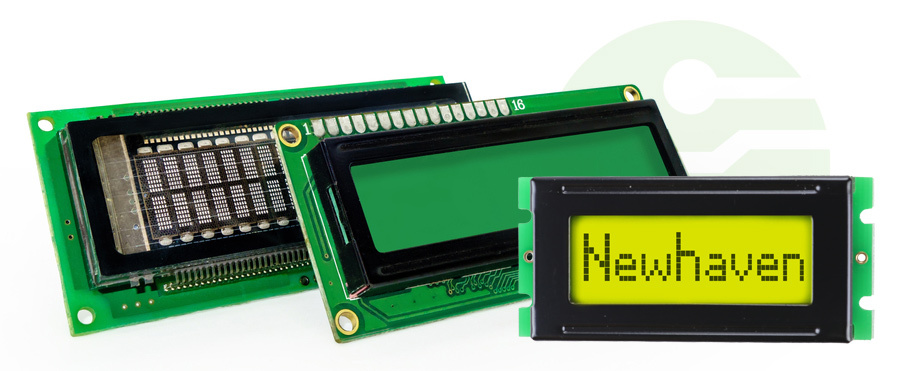

Typowe formaty

Wyświetlacze LCD typu matrycowego oparte na znakach są dostępne w kilku standardowych konfiguracjach, określonych przez liczbę znaków w wierszu oraz liczbę wierszy wyświetlacza. Do popularnych formatów należą 8x2, 16x2, 20x4 i 40x4. Są one szeroko stosowane w systemach wbudowanych, które wymagają przejrzystej komunikacji opartej na wierszach, takich jak panele sterowania, systemy diagnostyczne i interfejsy przemysłowe.

Wyświetlacze te są dostępne w różnych rozmiarach mechanicznych i orientacjach, co pozwala dostosować je do ograniczeń związanych z układem, a opcje podświetlenia, kątów widzenia i typów złączy pozwalają spełnić różnorodne wymagania aplikacji.

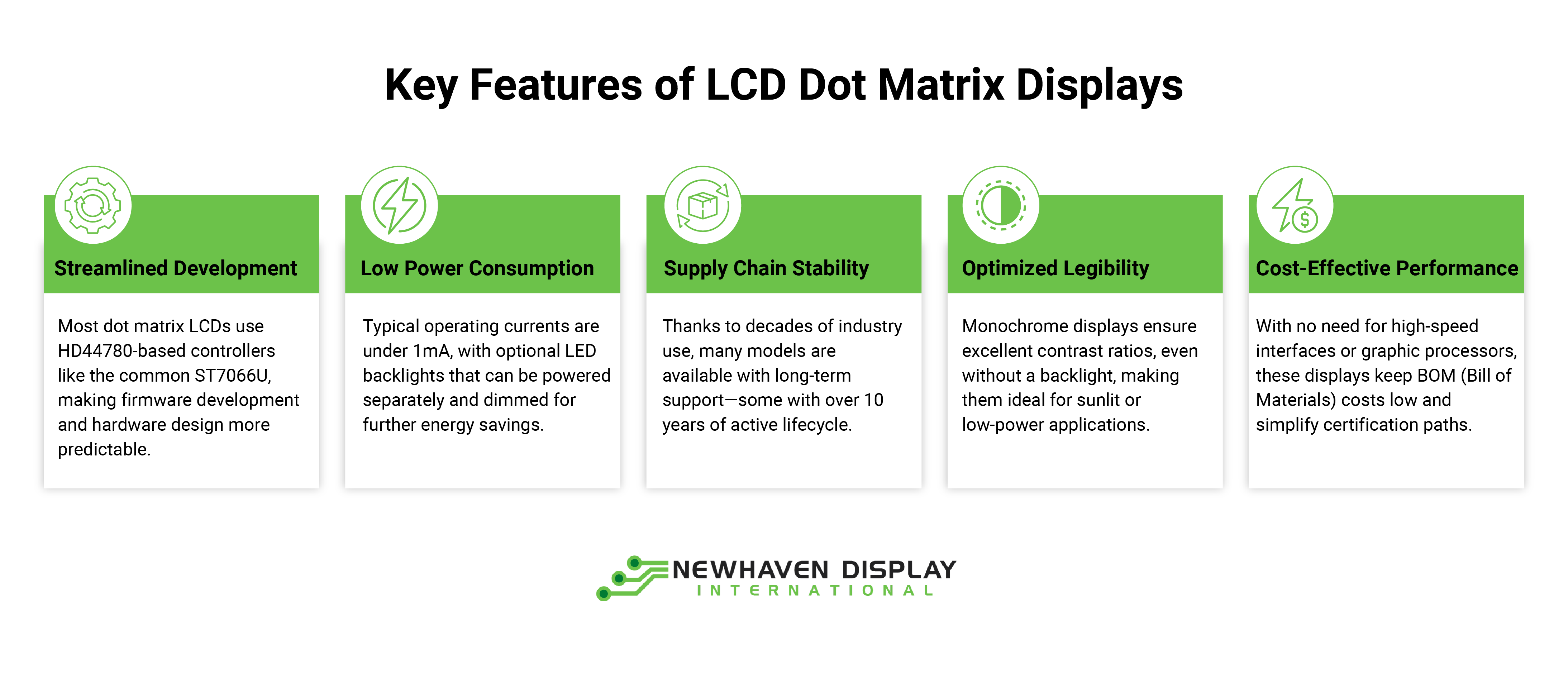

Najważniejsze cechy i zalety

Oprócz prostej konstrukcji wyświetlacze LCD typu dot matrix oferują praktyczne zalety, które odpowiadają rzeczywistym potrzebom inżynieryjnym i produkcyjnym.

Usprawniony proces tworzenia oprogramowania
Standardowe formaty, sprawdzona kompatybilność kontrolerów oraz proste okablowanie zmniejszają złożoność procesu integracji, pomagając zespołom przyspieszyć tworzenie prototypów i wdrażanie.

Niskie zużycie energii
Wyświetlacze te pobierają minimalny prąd, dzięki czemu idealnie nadają się do urządzeń wymagających ciągłej pracy lub zasilanych z baterii.

Stabilność łańcucha dostaw
Ponieważ technologia ta jest dobrze ugruntowana, wyświetlacze LCD typu dot matrix są stale dostępne, a ryzyko ich nagłego wycofania z rynku jest minimalne.

Zoptymalizowana czytelność
Znaki o wysokim kontraście i uporządkowany układ zwiększają czytelność zarówno w jasnym, jak i słabo oświetlonym otoczeniu, poprawiając użyteczność w różnych warunkach.

Opłacalna wydajność
Dzięki dopracowanym procesom produkcyjnym i minimalnym wymaganiom w zakresie zasobów wyświetlacze matrycowe stanowią niezawodne rozwiązanie w konkurencyjnej cenie.

Typowe zastosowania w różnych branżach

Wyświetlacze LCD typu matrycowego znajdują zastosowanie w szerokiej gamie produktów z różnych branż, które wymagają stabilnej, specjalnie zaprojektowanej technologii interfejsowej.

Sprzęt przemysłowy

Wyświetlacze matrycowe, stosowane w systemach automatyki przemysłowej, sterownikach silników oraz urządzeniach diagnostycznych, zapewniają przejrzyste informacje o stanie systemu oraz komunikaty dla użytkownika. Dzięki swojej wytrzymałości i czytelności idealnie nadają się do pracy w trudnych warunkach lub w środowiskach o wysokim poziomie hałasu, gdzie konieczne jest ograniczenie czynników rozpraszających uwagę do minimum.

Urządzenia medyczne

Urządzenia takie jak wirówki, analizatory i przenośne monitory często wykorzystują wyświetlacze LCD typu dot matrix ze względu na ich niskie zużycie energii i długą żywotność. Technologia ta umożliwia precyzyjne wyświetlanie danych, spełniając jednocześnie rygorystyczne normy dotyczące niezawodności i bezpieczeństwa.

Motoryzacja i transport

Od modułów deski rozdzielczej po układy sterowania klimatyzacją i systemy ładowania pojazdów elektrycznych — wyświetlacze te pełnią kluczowe funkcje, nie komplikując przy tym nadmiernie interfejsu. Ich stabilność formatu i ciągłość dostaw są szczególnie cenne w pojazdach o długich cyklach projektowych.

Produkty konsumenckie i komercyjne

Urządzenia AGD, automaty sprzedające oraz sprzęt elektroniczny przeznaczony do zastosowań komercyjnych wykorzystują wyświetlacze LCD typu dot matrix do prezentowania menu, instrukcji lub informacji zwrotnych w sposób, który jest zarówno prosty, jak i skuteczny.

Systemy energetyczne i komunalne

Wyświetlacze te znajdują zastosowanie w falownikach fotowoltaicznych, miernikach mocy oraz urządzeniach sterujących siecią energetyczną. Każde z tych zastosowań wymaga spójnego i czytelnego obrazu w warunkach zewnętrznych, mobilnych lub w odległych lokalizacjach.

Wyświetlacze graficzne a wyświetlacze matrycowe znakowe

Wyświetlacze LCD typu matrycowego dzielą się na dwie kategorie: znakowe i graficzne.

Chociaż graficzne wyświetlacze matrycowe zapewniają znaczną elastyczność, niektóre projekty wymagają bardziej zaawansowanej prezentacji. Gdy potrzebna jest dokładność odwzorowania kolorów, większa ostrość szczegółów lub lepszy wygląd, lepszym rozwiązaniem mogą być graficzne wyświetlacze OLED lub TFT. Technologie te poszerzają możliwości wizualne bez uszczerbku dla niezawodności, której oczekują inżynierowie.

Opcje interfejsu i integracja

Wyświetlacze LCD typu matrycowego oferują wiele metod podłączenia, dzięki czemu mogą być wykorzystywane w szerokiej gamie projektów wbudowanych. Wyświetlacze znakowe zazwyczaj wykorzystują interfejsy równoległe, SPI lub I²C, które są kompatybilne z większością mikrokontrolerów i ułatwiają integrację na poziomie systemu.

Wyświetlacze graficzne mogą być wyposażone we wbudowane kontrolery, takie jak ST7920 lub KS0108, które zarządzają adresowaniem pikseli i usprawniają komunikację z procesorem głównym.

Różne typy złączy, takie jak listwy stykowe, złącza ZIF i złącza FPC, pozwalają na dostosowanie do różnych układów mechanicznych. Czynniki takie jak sterowanie podświetleniem, zakres napięcia i poziom logiczny zapewniają kompatybilność elektryczną z posiadaną infrastrukturą sprzętową.

Opcje dostosowywania wyświetlaczy LCD typu „dot matrix”

Standardowe wyświetlacze LCD typu dot matrix znajdują zastosowanie w wielu sytuacjach, jednak niektóre zastosowania wymagają dostosowania, aby zapewnić idealne dopasowanie i bardziej dopracowany komfort użytkowania.

Regulacje mechaniczne
Wymiary wyświetlacza, konfiguracje montażowe, rozmieszczenie złączy oraz cechy ramki można modyfikować tak, aby dopasować je do kształtu i obudowy produktu.

Modyfikacje elektryczne
Rozmieszczenie pinów, typy interfejsów i wymagania dotyczące napięcia można skonfigurować tak, aby pasowały do projektu elektrycznego systemu.

Specjalne integracje wizualne i optyczne
Wielojęzyczne Zestawy znaków, opcje podświetlenia, kolorystyka pikseli i szkła oraz nadruk logo na wyświetlaczu pomagają stworzyć bardziej spójny i dostosowany do grupy docelowej interfejs.

Dostosowania do warunków środowiskowych
Dostępne są opcje przeznaczone do zastosowań wymagających wysokiej jasności, pracy w rozszerzonym zakresie temperatur lub o wzmocnionej konstrukcji, gdzie niezawodność ma kluczowe znaczenie.

Wybór odpowiedniej matrycy punktowej LCD

Wyświetlacze LCD typu matrycowego pozostają niezawodnym wyborem w projektach, w których priorytetem jest przejrzysta komunikacja, niskie zużycie energii i długotrwała niezawodność. Ich uznana niezawodność i opłacalność sprawiają, że doskonale sprawdzają się w różnych branżach i zastosowaniach.

Jednak oczekiwania dotyczące wyświetlaczy ewoluują. Gdy projekty wymagają ostrzejszego obrazu, pełnokolorowego wyświetlania lub bardziej nowoczesnego interfejsu, wielu producentów decyduje się na graficzne wyświetlacze OLED i TFT. Technologie te zapewniają większą atrakcyjność wizualną bez uszczerbku dla wydajności.

Wybór ekspozytora powinien być dostosowany do celów związanych z Twoim produktem. Niektóre zastosowania wymagają prostoty i uporządkowania. Inne wymagają większej elastyczności lub wyrafinowanej estetyki. Firma Newhaven Display zapewnia doradztwo, dostosowanie do indywidualnych potrzeb oraz długoterminowe wsparcie, które pomogą Ci wybrać odpowiednie rozwiązanie i podjąć dalsze działania z pełną jasnością.

Najważniejsze wnioski

Podczas gdy wyświetlacze OLED i TFT zyskują coraz większą popularność w przypadku zaawansowanych wymagań wizualnych, wyświetlacze LCD typu dot matrix pozostają praktycznym i niezawodnym wyborem w zastosowaniach, w których najważniejsza jest jasna komunikacja i długotrwała wydajność. Ich prostota i sprawdzone działanie sprawiają, że są one niezawodnym rozwiązaniem w wielu branżach.
