Een gids voor TFT-display-interfaces
16 december 2025
Display-interfaces krijgen vaak minder aandacht dan schermresolutie of helderheid, maar ze zijn net zo belangrijk bij het ontwerpen van een systeem. Ze bepalen hoe een display communiceert, hoe efficiënt het gegevens verwerkt en hoe gemakkelijk het verbinding maakt met de rest van de hardware. Een verkeerde keuze kan knelpunten veroorzaken of de ontwikkeling vertragen, terwijl de juiste keuze zowel de integratie als de prestaties stroomlijnt.
Ingenieurs die werken aan embedded systemen, industriële besturingen of consumentenapparaten hebben baat bij kennis van de sterke punten en beperkingen van elke interface. Een nadere beschouwing van deze opties helpt het selectieproces te vereenvoudigen en ondersteunt slimmere hardwarebeslissingen.
In dit artikel:
- Wat is een display-interface?
- Hoe interfaces prestaties, integratie en kosten beïnvloeden
- Veelvoorkomende soorten TFT-interfaces
- De juiste interface voor uw project kiezen
- Ondersteuning bij interface-integratie door Newhaven
Wat is een display-interface?
Een display-interface is de methode die wordt gebruikt om gegevens over te dragen tussen een controller of processor en een displaymodule. Deze bepaalt hoe beeld-, kleur- en besturingssignalen van de kern van het systeem naar de pixels op het scherm worden overgebracht. Elk type interface heeft zijn eigen formaat, signaaltiming en hardwarevereisten.
In TFT-schermenbepaalt de interface hoe snel en nauwkeurig het scherm beeldgegevens ontvangt. Het beïnvloedt ook het aantal benodigde aansluitingen, de complexiteit van de driverconfiguratie en hoeveel ruimte de hardware inneemt op een printplaat.
Hoe interfaces prestaties, integratie en kosten beïnvloeden
Het type interface dat wordt gebruikt in een TFT-scherm beïnvloedt de prestaties, hardwarecompatibiliteit en totale kosten. Snelle interfaces zoals MIPI DSI en LVDS ondersteunen vloeiende video en grafische afbeeldingen met hoge resolutie, maar vereisen mogelijk complexere hardware. Langzamere opties zoals SPI of parallel zijn eenvoudiger in het gebruik en kunnen beter geschikt zijn voor ontwerpen met een laag stroomverbruik of waar kosten een belangrijke rol spelen.
Sommige processors zijn ontworpen om met specifieke interfaces te werken, wat de flexibiliteit kan beperken. Bij het kiezen van de juiste display-interface moet een evenwicht worden gevonden tussen snelheid en beeldkwaliteit tegen de beschikbare middelen en integratie-inspanningen.
Veelvoorkomende soorten TFT-interfaces
TFT-schermen maken gebruik van verschillende soorten interfaces om aan verschillende ontwerpbehoeften te voldoen. Sommige geven prioriteit aan snelheid, terwijl andere zich richten op eenvoud of een lager aantal pinnen. De meest voorkomende opties zijn Parallel (MCU), HDMI, MIPI DSI, SPI, RGB en LVDS.
Elke interface heeft unieke elektrische en timingkenmerken die van invloed zijn op hoe het scherm wordt aangesloten en presteert.

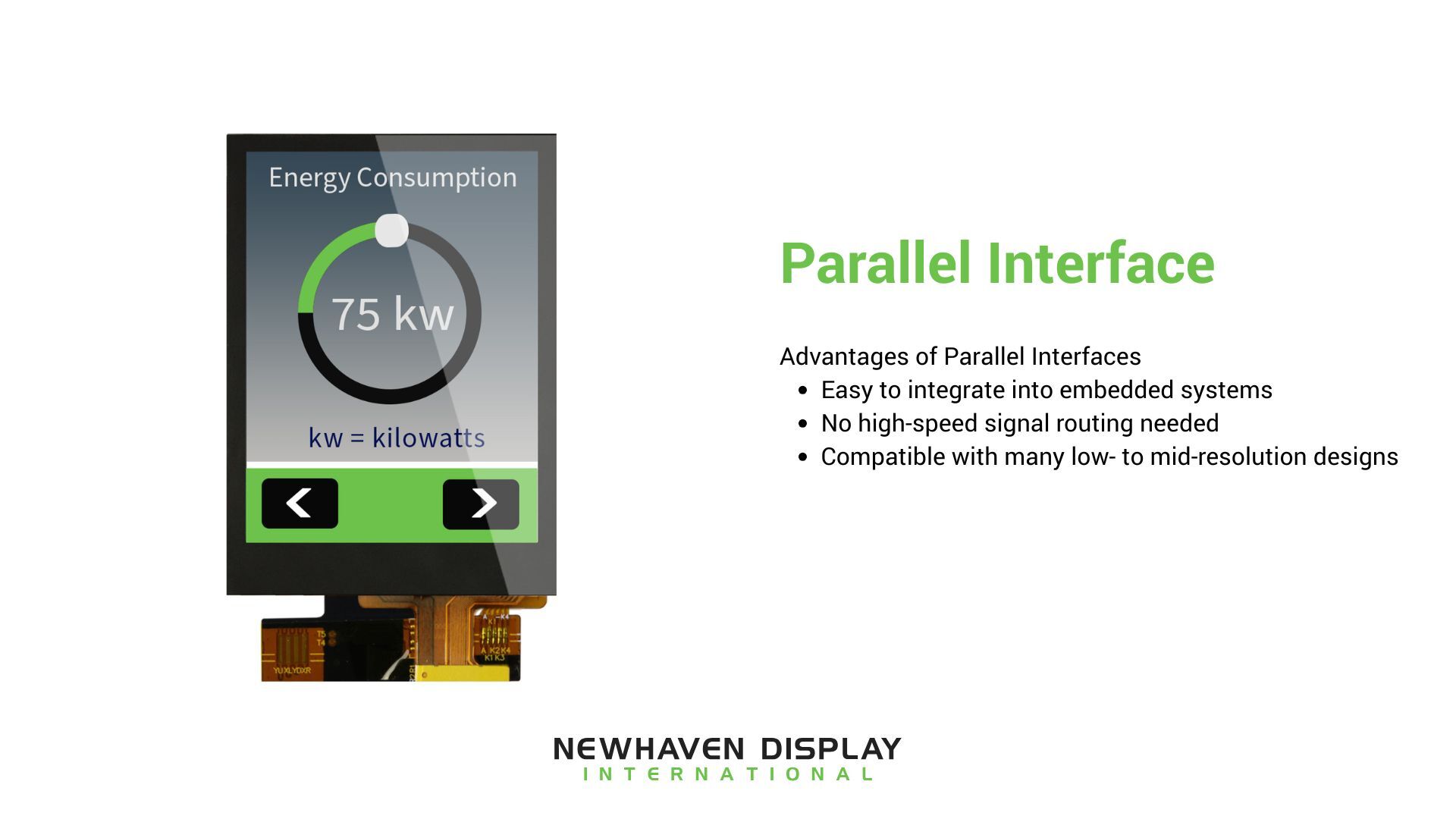

Parallelle MCU-interface
Hoe het werkt
De parallelle MCU-interface draagt data over via een 8-bit of 16-bit bus, ondersteund door controlesignalen zoals Read/Write en Chip Select. Alle databits worden tegelijk verplaatst, wat de timing vereenvoudigt maar het aantal pinnen verhoogt. Het is een directe verbindingsmethode die goed werkt met veel microcontrollers.
Voordelen van parallelle interfaces
- Eenvoudig te integreren in embedded systemen
- Geen snelle signaalroutering nodig
- Compatibel met veel ontwerpen met lage tot gemiddelde resolutie
Wanneer kiezen voor parallel
Het meest geschikt voor toepassingen waarbij het scherm slechts af en toe wordt bijgewerkt, zoals bedieningspanelen, eenvoudige interfaces en handheld-apparaten.
Newhaven Display TFT's met parallelle interfaces
Newhaven Display biedt verschillende TFT's met 8-bits en 16-bits parallelle interfaces, ondersteund door voorbeeldcode, bedradingsschema's en volledige documentatie.

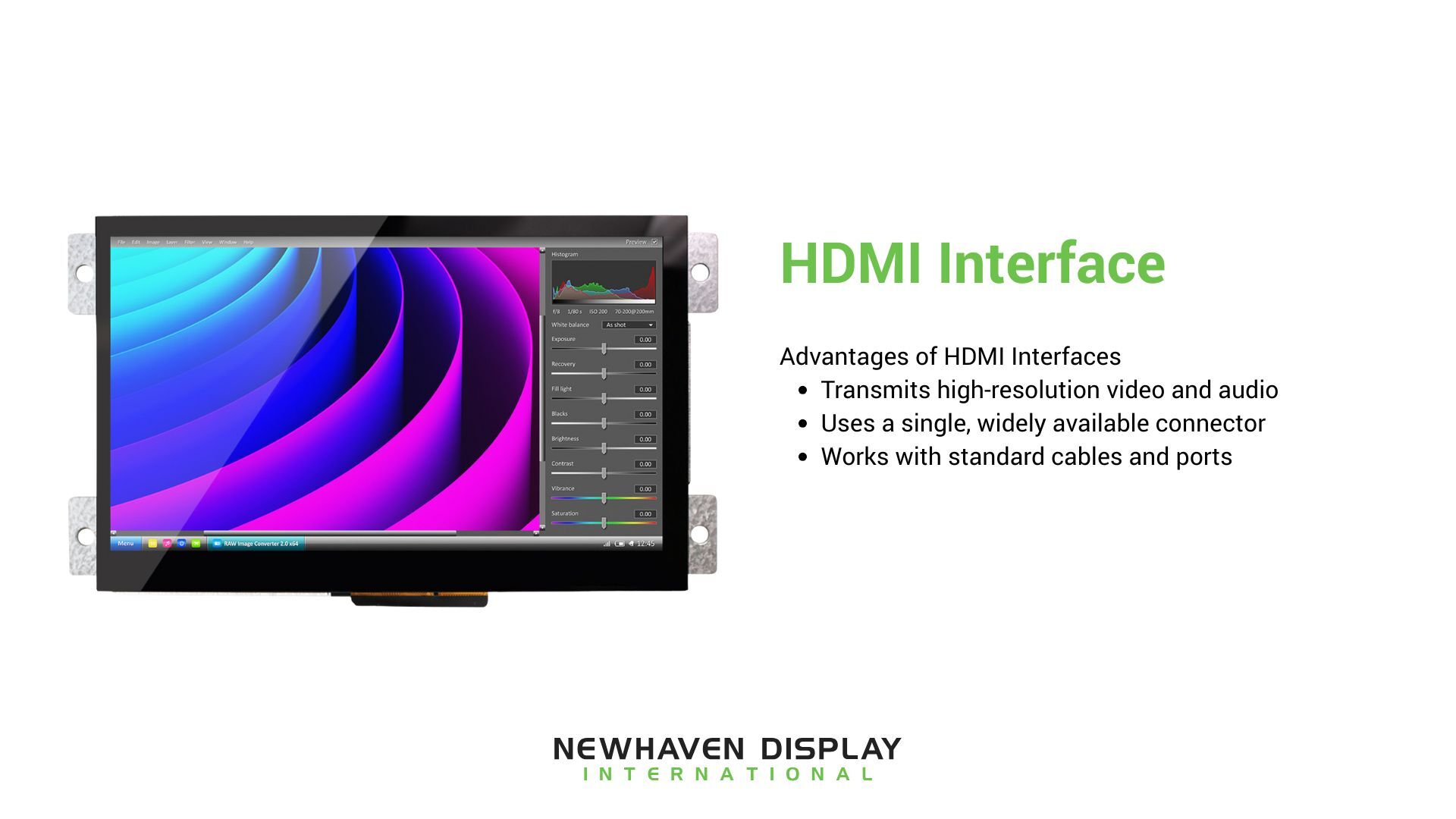

HDMI-interface
Hoe het werkt
HDMI (High-Definition Multimedia Interface) verzendt video-, audio- en besturingssignalen via één enkele kabel. Het maakt gebruik van differentiële signaaloverdracht en een gestandaardiseerde connector, waardoor het een plug-and-play-optie is voor veel ingebouwde en consumentensystemen.
Voordelen van HDMI-interface
- Verzendt video en audio in hoge resolutie
- Gebruikt één enkele, algemeen verkrijgbare connector
- Werkt met standaardkabels en -poorten
Wanneer moet je HDMI kiezen?
Ideaal voor ontwerpen die rich media moeten weergeven of verbinding moeten maken met kant-en-klare apparaten zoals mediaspelers, single-board computers of camera's.
Newhaven Display TFT's met HDMI-interface
Newhaven Display biedt HDMI-compatibele TFT-modules die zijn ontworpen voor snelle integratie. Deze displays zijn voorzien van ingebouwde HDMI-decoderkaarten en kunnen goed worden gecombineerd met embedded platforms zoals Raspberry Pi.

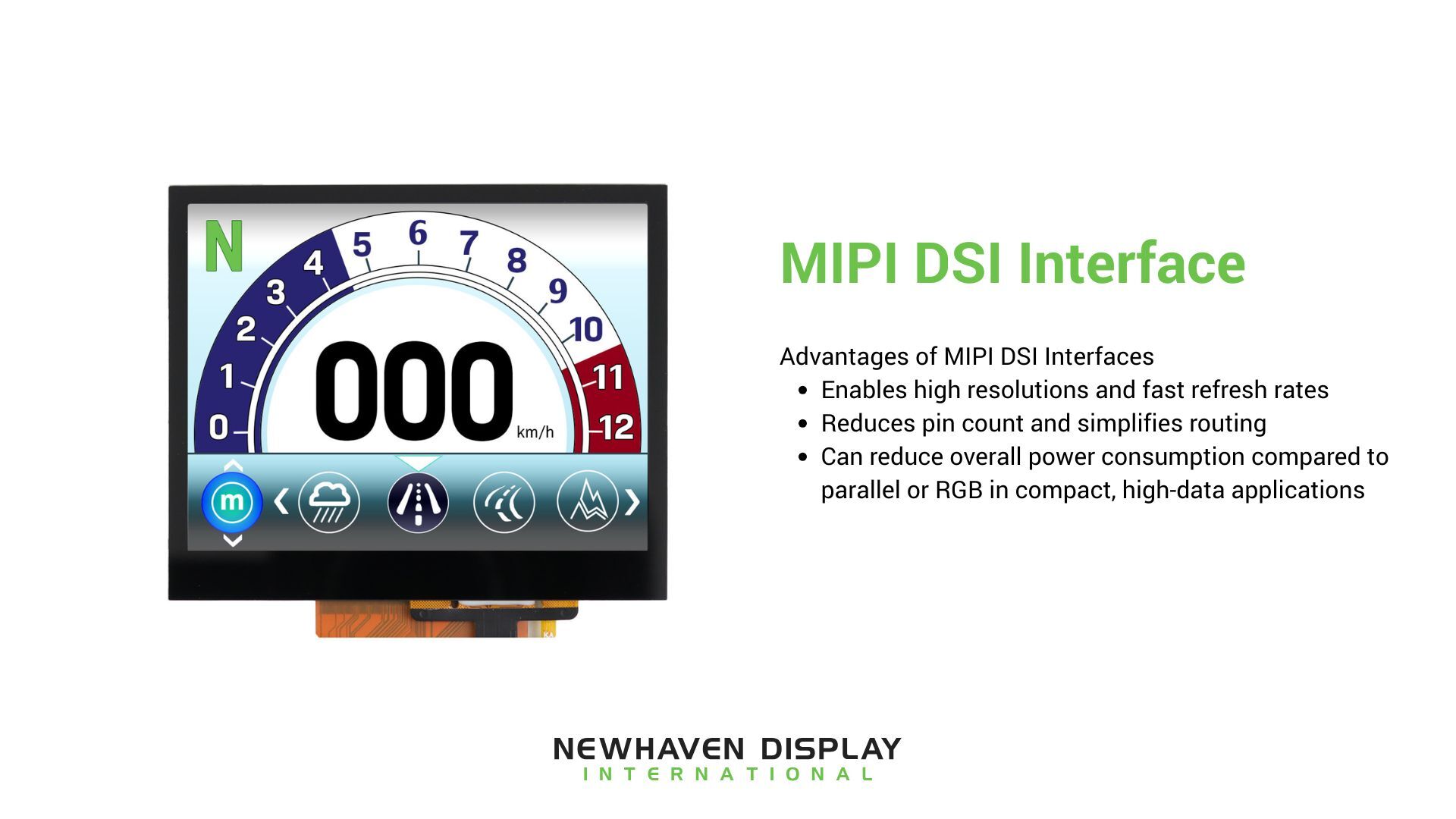

MIPI DSI-interface
Hoe het werkt
MIPI DSI (Mobile Industry Processor Interface – Display Serial Interface) is een snelle seriële interface die is ontwikkeld voor compacte apparaten. Deze interface verzendt pixelgegevens via differentiële signaalparen, zogenaamde lanes, waardoor snelle, efficiënte communicatie mogelijk is met minder pinnen.
Voordelen van MIPI DSI-interfaces
- Maakt hoge resoluties en snelle verversingsfrequenties mogelijk
- Vermindert het aantal pinnen en vereenvoudigt de routing
- Kan het totale stroomverbruik verminderen in vergelijking met parallel of RGB in compacte toepassingen met hoge gegevensvolumes.
Wanneer moet u kiezen voor MIPI DSI?
Een uitstekende keuze voor compacte ontwerpen die gedetailleerde graphics, vloeiende bewegingen en efficiënt stroomverbruik vereisen. Veel gebruikt in wearables, draagbare elektronica en geavanceerde embedded systemen.
Newhaven Display TFT's met MIPI DSI-interfaces
Newhaven Display-voorraad MIPI DSI TFT's ontworpen voor ruimtegevoelige producten waarbij snelheid en beeldkwaliteit van cruciaal belang zijn.

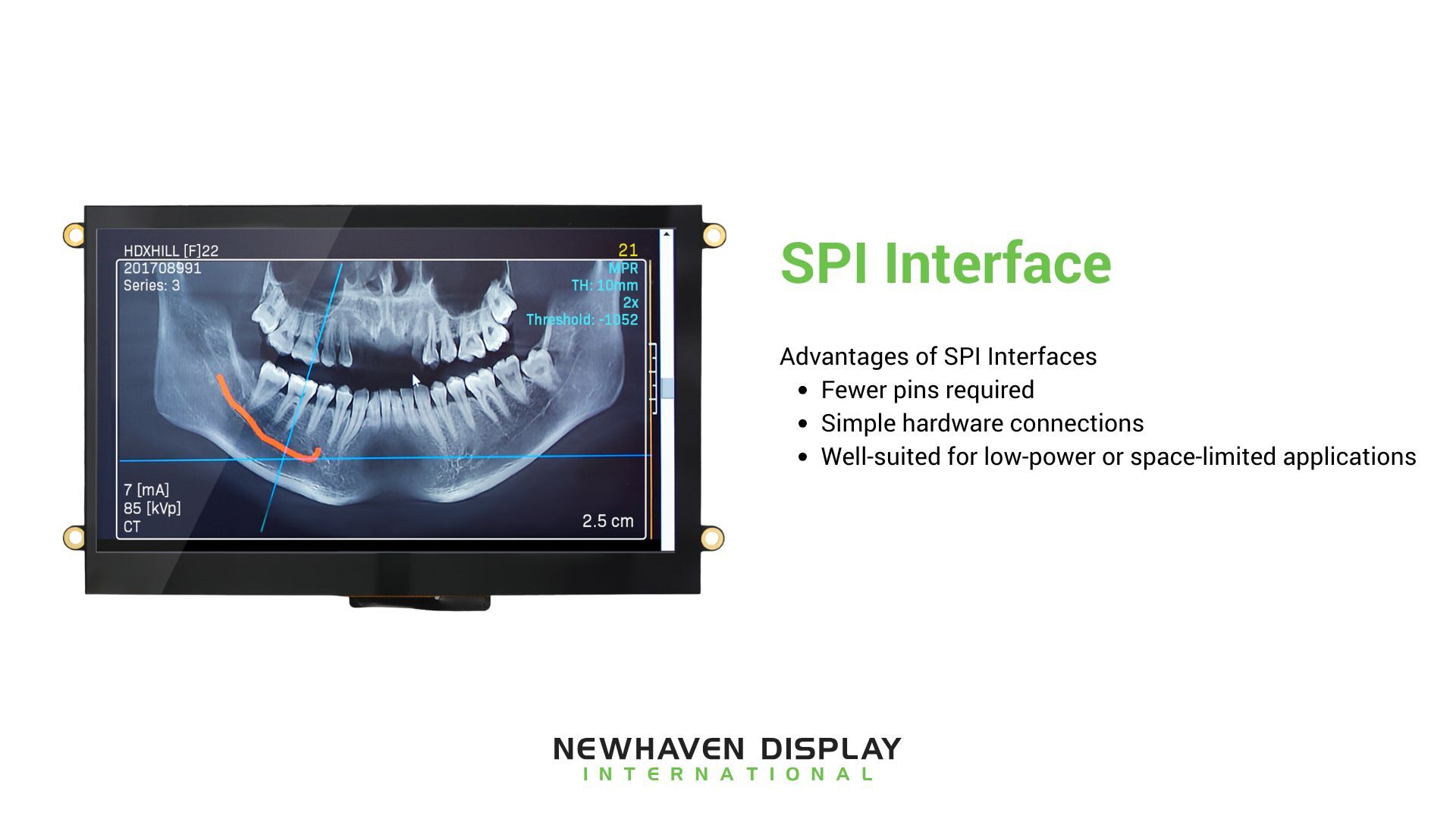

SPI-interfaces
Hoe het werkt
SPI (Serial Peripheral Interface) verzendt gegevens tussen het display en de controller bit voor bit via een aantal speciale lijnen. Het maakt gebruik van een master-slave-configuratie en vereist doorgaans vier aansluitingen: klok, data-in, chipselectie en data/commando.
Voordelen van SPI-interfaces
- Minder pinnen nodig
- Eenvoudige hardwareverbindingen
- Zeer geschikt voor toepassingen met een laag vermogen of beperkte ruimte
Wanneer moet u voor SPI kiezen?
Zeer geschikt voor displays die statische of langzaam veranderende inhoud weergeven. Wordt vaak gebruikt in draagbare apparaten, meters en compacte besturingssystemen.
Newhaven Display TFT's met SPI-interfaces
Newhaven Display levert SPI-compatibele TFT-modules die goed werken in systemen met een lage bandbreedte waar ruimte en efficiëntie belangrijk zijn.

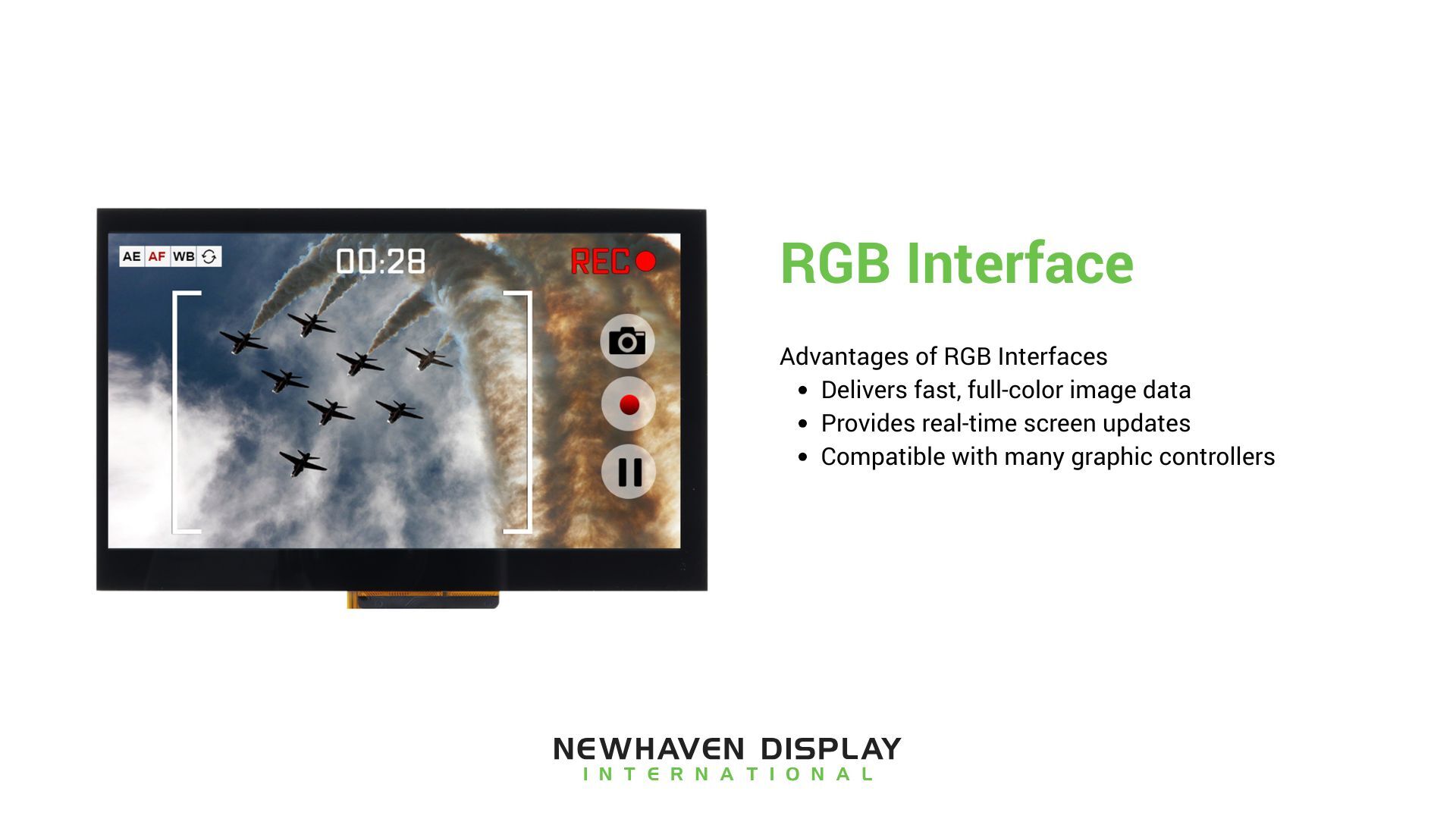

RGB-interfaces
Hoe het werkt
Een RGB-interface verzendt pixelgegevens rechtstreeks in rode, groene en blauwe kleurwaarden via parallelle lijnen. Deze werkt met een pixelklok en synchronisatiesignalen die de timing en de beeldpositie op het scherm regelen. Bij deze methode worden elke cyclus volledige pixelgegevens overgedragen, waardoor een vloeiende weergave-update mogelijk is.
Voordelen van RGB-interfaces
- Levert snelle, full-colour beeldgegevens
- Biedt realtime schermupdates
- Compatibel met veel grafische controllers
Wanneer RGB kiezen
Zeer geschikt voor toepassingen die een snelle verversing van het beeldscherm en realtime updates vereisen, zoals industriële besturingen, gebruikersinterfaces en media-apparaten.
Newhaven Display TFT's met RGB-interfaces
Newhaven Display biedt een verscheidenheid aan TFT-modules met RGB-interfaces, ontworpen voor toepassingen die responsieve beelden en nauwkeurige kleuroutput vereisen.

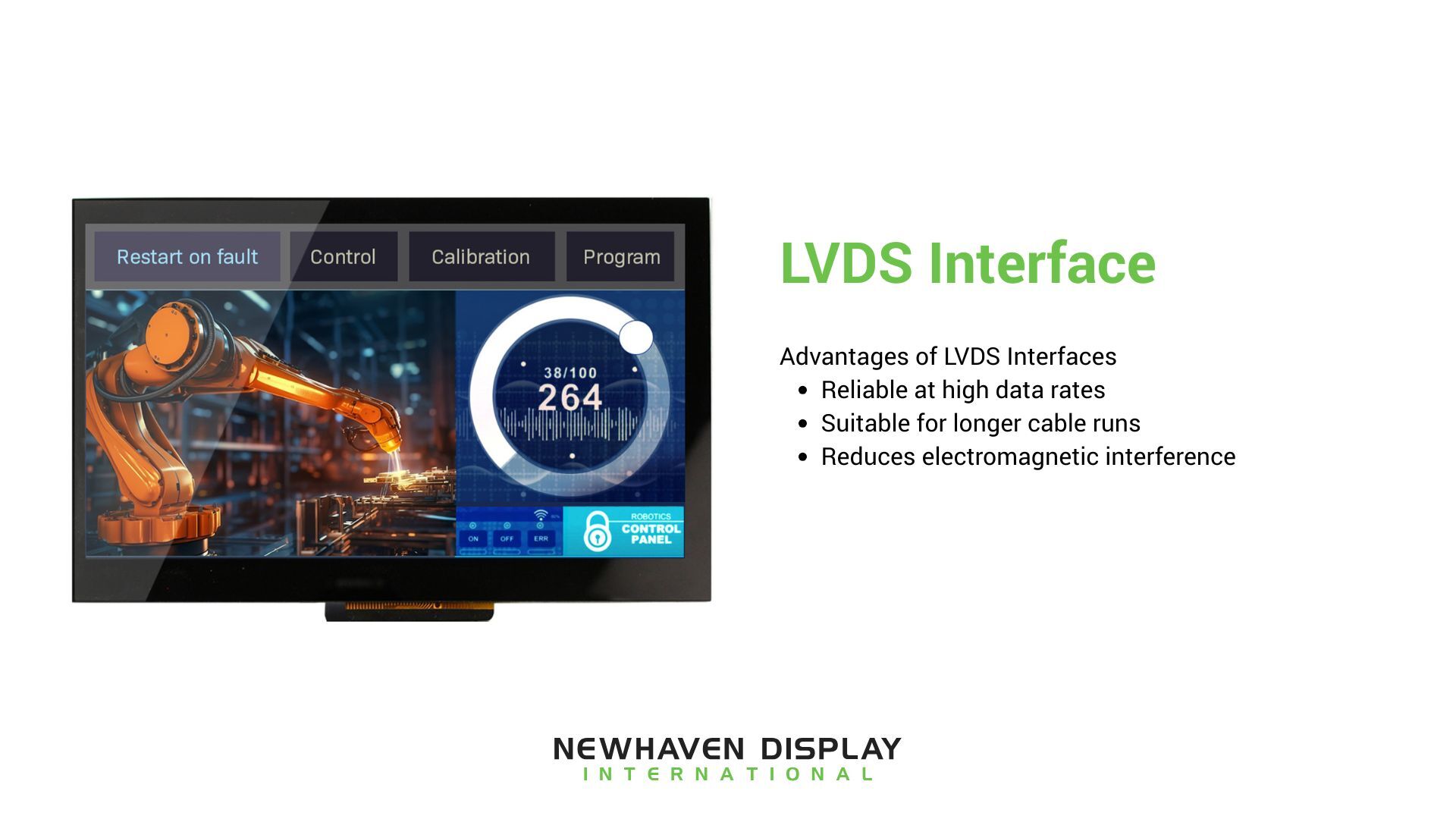

LVDS-interfaces
Hoe het werkt
LVDS (Low-Voltage Differential Signaling) verzendt gegevens via gepaarde signaallijnen die tegengestelde spanningen voeren. Dit vermindert ruis en maakt snelle gegevensoverdracht over langere afstanden mogelijk. LVDS wordt vaak gebruikt in middelgrote tot grote beeldschermen waar signaalintegriteit belangrijk is.
Voordelen van LVDS-interfaces
- Betrouwbaar bij hoge datasnelheden
- Geschikt voor langere kabels
- Vermindert elektromagnetische interferentie
Wanneer moet u voor LVDS kiezen?
Het meest geschikt voor beeldschermen in industriële apparatuur, medische apparatuur of automobielsystemen waar stabiele, snelle videosignalen vereist zijn.
Newhaven Display TFT's met LVDS-interfaces
Newhaven Display biedt LVDS-compatibele TFT-modules die zijn ontwikkeld voor veeleisende toepassingen waarbij beeldstabiliteit en signaalconsistentie van cruciaal belang zijn.
De juiste interface voor uw project kiezen
De keuze van de beste interface hangt af van de prioriteiten van uw ontwerp: snelheid, kosten, grootte, compatibiliteit of eenvoud. Beeldschermen met een hoge resolutie hebben vaak baat bij MIPI DSI, HDMI of LVDS. Voor systemen met een lagere resolutie of een laag stroomverbruik zijn SPI of parallel wellicht geschikter. RGB biedt een evenwicht tussen snelheid en eenvoud voor veel embedded toepassingen.
De keuze hangt ook af van wat de hostprocessor kan ondersteunen en hoeveel ruimte er beschikbaar is voor signaal- en kabelrouting op bordniveau. Door de interface af te stemmen op de prestaties en lay-outbehoeften van het project, kunnen integratievertragingen worden voorkomen en wordt de ontwikkeling gestroomlijnd.
Ondersteuning bij interface-integratie door Newhaven
Het kiezen van een display is slechts een deel van het proces. Om het soepel te laten werken in uw systeem, zijn de juiste interface, de juiste aansluitingen en de juiste ondersteuning van belang. Newhaven Display levert gedetailleerde documentatie, bedradingsschema's en codevoorbeelden die helpen om de ontwikkeling te versnellen. Voor complexere projecten staan ingenieurs klaar om te helpen bij de keuze van de interface en de integratie.
We bieden ook aangepaste interface-opties op veel van onze displays om beter aan te sluiten bij specifieke systeemvereisten. Als uw project iets op maat vereist, dien dan een aanvraag voor een aangepast display in om te ontdekken wat er mogelijk is.
Samenwerken met een leverancier van beeldschermen die verstand heeft van embedded hardware kan de ontwikkelingstijd verkorten en de prestaties op lange termijn verbeteren. Hulp nodig bij het kiezen van de juiste interface? Neem contact op met ons team of vraag een offerte aan voor dezelfde dag om aan de slag te gaan.
