NHD-C0216BA-FN-GBW | 16x2 Character COG | Transflective LCD | No Backlight | STN Positive Gray Background | SPI or Parallel Interface

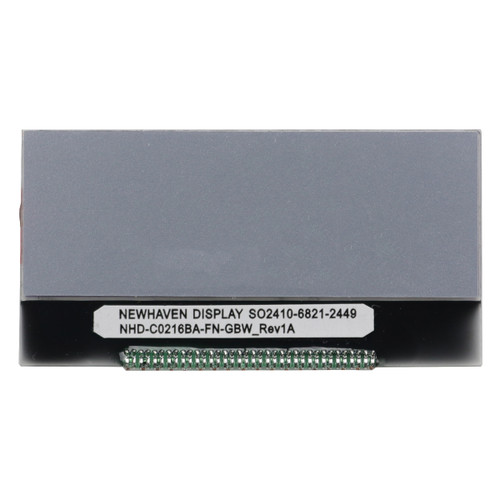

This 16x2 character Chip-On-Glass (COG) LCD shows blue pixels on a gray background. This STN positive LCD is transflective with a 6:00 optimal view and does not have a backlight. As a COG display, there's no PCB and the controller/driver is directly bonded to the glass of the display. This LCD display features a built-in ST7032 controller, operates at 5.0V supply voltage, and includes user selectable 4-wire SPI or 4/8-bit 6800 Parallel interface. The Liquid Crystal Display operates well under a wide temperature range from -20 to 70 degrees Celsius. Our displays are all RoHS compliant and adhere to strict environmental and safety standards.
LCD Product Specifications
| Number of Characters: | 32 |
| Number of Rows: | 2 |
| Display Format: | 16x2 |
| Display Type: | STN (+) Gray |
| Display Mode: | Transflective |
| Optimal View: | 6:00 |
| Outline L x W x H: | 49.4mm x 25.3mm x 2mm |
| Viewing Area L x W: | 45.7mm x 14.3mm |
| Active Area L x W: | 42.86mm x 11.32mm |
| Supply Voltage: | 5.0V |
| Backlight: | None |
| Interface: | Parallel / SPI |
| Compatibility: | Arduino and similar development boards |
| Controller Type: | ST7032 |
| Connection Type: | 1x18 pins with 2.0mm pitch |
| Operating Temperature: | -20°C ~ 70°C |
| Storage Temperature: | -30°C ~ 80°C |
