NHD-3.5-640480EF-MSXP-CTP | 3.5 Inch IPS TFT LCD | MIPI DSI Interface | 640x480px High Resolution LCD Screen | Capacitive Touchscreen
This 3.5” IPS TFT LCD display has a high-resolution of 640x480 pixels and built-in EMI shielding. This TFT includes a high brightness LED backlight with a typical luminance rating of 808 nits. This display offers stunning sharpness, superior color reproduction, better image consistency, and high contrast with full viewing angles due to the IPS technology built into this Liquid Crystal Display. The super bright backlight allows this TFT to be sunlight readable in bright conditions including direct sun.
While this transmissive LCD boasts impressive quality with a 3.0V power supply, it also includes a capacitive touch panel, making it an excellent choice for projects that desire high-end visual output with 10-point multi-touch functionality. The Projected Capacitive (PCAP) touchscreen with built-in I2C interface and FocalTech FT5426 controller, will allow users to perform various gestures and interact more intuitively with its precise touch recognition and enhanced responsiveness for interactive applications. The display, powered by a built-in FL7703NI driver IC and compatible with Raspberry Pi, delivers exceptional performance and reliability. The driver optimizes the display's functionality, ensuring smooth operation and accurate rendering of images and graphics. This LCD features a FFC (Flat Flexible Cable) connection style, ensuring a hassle-free electrical connection. All of our displays are RoHS compliant and adhere rigorously to environmental and safety regulations.
3.5” PCAP TFT with 4-lane MIPI DSI | High-Speed Data Transfer | Lower EMI | Reduced Wiring Complexity
This TFT LCD features 4-lane MIPI (Mobile Industry Processor Interface) DSI (Display Serial Interface). With 4 data lanes, it can transmit data at a significantly higher rate compared to versions with fewer lanes. The increased data throughput of the 4-lane MIPI DSI allow it to support displays with very high resolutions and higher refresh rates, resulting in smoother animations, deeper color depths, and improved user experiences, especially in gaming and multimedia applications. 4-lane MIPI DSI also reduces the need for data compression and improves multitasking capabilities in devices. MIPI interfaces are designed to minimize electromagnetic interference (EMI), which can be crucial in medical applications or wireless communication systems. MIPI is an industry-standard interface featuring reduced wiring complexity, commonly used in mobile/wireless devices, making it easier to integrate this 3.5” TFT display with other components like sensors, MIPI processors and cameras.
Product Overview
3.5 Inch TFT LCD Product Specifications
| Display Format: | 24-bit True Color; 640x480 Pixels |
| Display Type: | IPS |
| Display Mode: | Transmissive |
| Optimal View: | Full View |
| Touchscreen: | 10-Point Multi-touch Capacitive |
| Outline L x W x H: | 76.9mm x 63.9mm x 4.95mm |
| Viewing Area L x W: | 71.08mm x 53.56mm |
| Active Area L x W: | 70.08mm x 52.56mm |
| Supply Voltage: | 3.0V |
| Luminance: | 808 cd/m2 |
| Interface: | 4-Lane MIPI DSI |
| Controller Type: | FL7703NI |
| Compatibility: | Raspberry Pi and similar development boards |

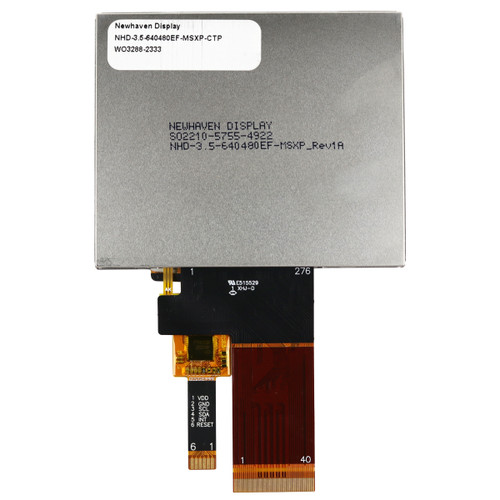

| Connection Type: | 40 pin FFC (CTP: 6 pin FFC) |
| Operating Temperature: | -20°C ~ 70°C |
| Storage Temperature: | -30°C ~ 80°C |
| Built-in Mounting: | None |
| Added Feature: | EMI Shielding |
3.5" TFT LCD Custom Solutions
Cable Customization
Adjust the length, position, and pinout of your cables or add additional connectors. Get a cable solution that’s precisely designed to make your connections streamlined and secure.
Touchscreen Customizations
Enhance your user experience with capacitive or resistive touch screen technology. We’ll adjust the glass thickness or shape of the touch panel so it’s a perfect fit for your design.
Interface Customization
Choose from a wide selection of interface options or talk to our experts to select the best one for your project. We can incorporate HDMI, USB, SPI, VGA and more into your display to achieve your design goals.
3.5" TFT Cover Glass
Equip your display with a custom cut cover glass to improve durability. Choose from a variety of cover glass thicknesses and get optical bonding to protect against moisture and debris.
