Cómo montar una pantalla TFT
24 de julio de 2025
La calidad de una pantalla depende de su montaje. En muchos diseños embebidos, la forma en que una TFT puede influir no solo en su aspecto, sino también en su rendimiento a largo plazo. Incluso el panel más avanzado puede quedarse corto si se instala con una alineación deficiente, un espaciado inadecuado o un soporte insuficiente.
El montaje puede parecer un paso menor, pero influye directamente en la durabilidad, la precisión táctil y la fiabilidad general del producto. Los errores cometidos durante esta fase pueden provocar grietas en las superficies, entradas erróneas o fallos prematuros que son difíciles de detectar durante el desarrollo, pero que resultan costosos una vez en el mercado.
En Newhaven Display, hemos visto prácticamente todo tipo de situaciones: diseños que resisten años de uso sobre el terreno y otros que se estropean en las pruebas debido a pequeños errores de montaje. La mayoría de los fallos se deben a detalles que se pueden evitar: demasiada presión sobre el panel, una colocación incorrecta de la junta o un cable flexible doblado más allá de su límite. La diferencia no suele estar en la pantalla en sí, sino en cómo se integra. El montaje de una pantalla TFT no es solo un paso mecánico; es una parte fundamental del diseño general del sistema y merece ese nivel de atención.
En este artículo:
Diferentes tipos de técnicas de montaje
No hay una única forma de montar una pantalla TFT. El método adecuado depende de la disposición mecánica de su producto, de las fuerzas que actúan sobre el conjunto y del nivel de facilidad de mantenimiento que necesite. Dicho esto, la mayoría de las técnicas de montaje se clasifican en una de estas cuatro categorías: marcos, soportes, clips o cinta adhesiva.
Marcos

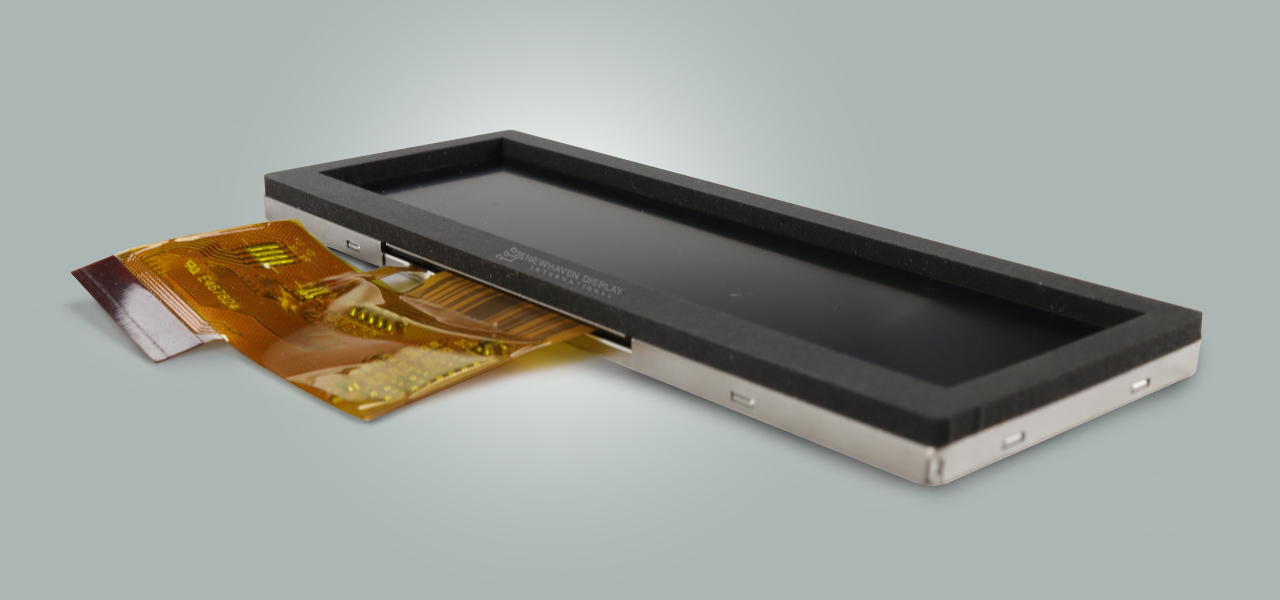

El montaje de una pantalla TFT detrás de un bisel frontal es uno de los métodos más habituales. El bisel proporciona tanto soporte estructural como un marco visual limpio. Cuando se realiza correctamente, protege la pantalla de impactos directos, oculta los elementos de fijación y confiere al producto un acabado pulido. Pero no se trata solo de una cuestión estética. Es fundamental mantener una separación adecuada entre el bisel y la superficie de la pantalla. Una presión excesiva puede deformar la capa táctil o provocar toques falsos, mientras que un espacio libre demasiado grande puede permitir la entrada de polvo o agua.
A menudo se utilizan juntas de espuma para rellenar este hueco. No se debe confiar en estas juntas para determinar la distancia, sino únicamente para sellarla. La distancia real debe venir determinada por las partes no conformes de la carcasa, y no por un material compresible.
Corchetes
Cuando una pantalla no dispone de orificios de montaje accesibles, se puede utilizar un soporte a medida. Los soportes ofrecen un apoyo uniforme en toda la superficie del panel y reducen el riesgo de flexión que, con el tiempo, podría dañar las capas internas.
Este enfoque resulta muy adecuado para diseños resistentes que puedan estar expuestos a vibraciones o a un uso frecuente. Los soportes pueden fijarse mediante tornillos u otros elementos de sujeción, lo que suele ser más fiable que el uso exclusivo de adhesivos.
Vídeos
Los clips ofrecen una forma rápida y sin herramientas de fijar una pantalla. Se utilizan habitualmente durante las primeras fases de creación de prototipos o en fabricaciones de bajo volumen, en las que es importante que el diseño mecánico sea sencillo. Sin embargo, los clips no son la solución ideal en cuanto a durabilidad a largo plazo, especialmente en entornos en los que los golpes o las vibraciones suponen un problema.
En entornos de producción, los clips suelen combinarse con un reborde o un adhesivo para mejorar la alineación y la sujeción.
Cinta adhesiva

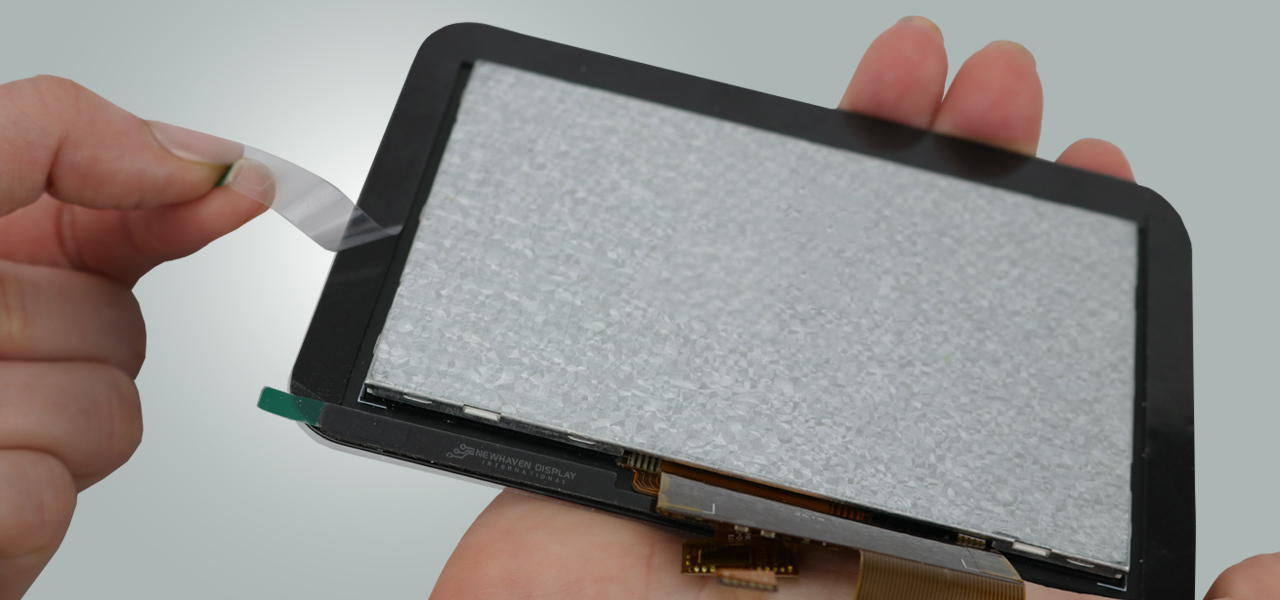

El adhesivo de doble cara puede agilizar el montaje en carcasas compactas o selladas, pero debe utilizarse con cuidado. Si la carcasa se deforma, es posible que el adhesivo aplicado en todo el contorno no logre mitigar la distribución desigual de la tensión. Además, los adhesivos limitan la posibilidad de retocar el montaje si surge algún problema durante la instalación.
Un método más eficaz consiste en utilizar adhesivo solo en una de las caras, normalmente en la que está la pantalla táctil. La capa que da a la pantalla debe tener una menor fuerza de adhesión para permitir una retirada limpia. Newhaven Display ofrece adhesivos para juntas preaplicados que siguen esta estrategia, ofreciendo una fuerte adhesión donde se necesita y mayor flexibilidad durante el mantenimiento o la reparación.
Montaje de pantallas táctiles en el bisel de la carcasa
El montaje en un bisel no consiste únicamente en mantener la pantalla en su sitio. Se trata de mantener la relación mecánica correcta entre el bisel y la superficie de la pantalla táctil. Esa relación influye en el rendimiento de la pantalla a lo largo del tiempo, especialmente en productos expuestos a vibraciones, polvo o una interacción habitual por parte del usuario.
Debe mantenerse una separación controlada entre la cara interior del bisel y la pantalla táctil. Esta separación debe deberse a elementos rígidos de la carcasa, no a espuma ni a materiales compresibles. Las juntas de espuma son útiles para el sellado, pero no deben ejercer presión sobre la pantalla ni determinar la separación.
Las zonas táctiles situadas demasiado cerca del bisel pueden provocar una flexión brusca y, con el tiempo, desgaste. Mantener un margen entre los elementos interactivos y los bordes del bisel ayuda a evitar que se agrieten los recubrimientos y a conservar la precisión táctil a largo plazo.
Precauciones y tolerancias
Las tolerancias bien definidas garantizan un montaje uniforme y contribuyen a reducir las variaciones entre las distintas series de producción. Además, facilitan la gestión de los cambios mecánicos que pueden producirse al utilizar diferentes materiales, proveedores o series de producción.
Newhaven Display recomienda las siguientes distancias mínimas:
A 1,0 mm (mín.) Distancia entre el borde del bisel y el área activa. (Evita toques involuntarios debidos a la flexión del bisel, la suciedad, etc.)
B 0,8 mm (mín.) Distancia entre el borde del bisel y el área visible. (proporciona un diseño de bisel estéticamente atractivo)
C 1,0 mm (mín.)* Distancia entre el borde de la junta interior y el área visible. (evita los toques involuntarios)
D 0,5 mm (mín.)* Junta exterior de borde a borde de la pantalla. (evita los cortocircuitos)
*** Puede que sea necesario aumentarlo para tener en cuenta el grosor de la junta, la relación de compresión y la tolerancia debida a las limitaciones del montaje.
Establecer estas holguras mediante elementos mecánicos fijos mejora la repetibilidad y reduce los problemas relacionados con la presión que podrían pasar desapercibidos durante la fase de prototipado. Unos pequeños cambios durante el diseño pueden traducirse en menos ajustes durante la producción y en mejores resultados en la práctica.
Consideraciones y precauciones relativas a la cola
El cable flexible es una pieza fundamental del conjunto de la pantalla y, a menudo, una de las más vulnerables. Aunque está diseñado para ser duradero, una manipulación o un tendido inadecuados pueden provocar daños que afecten a su rendimiento con el paso del tiempo.
Precauciones para el manejo de la cola
El cable flexible debe manipularse con cuidado en cada fase del proceso de montaje. Una manipulación incorrecta puede provocar tensiones o contaminación que, con el tiempo, afecten al rendimiento eléctrico o a la fiabilidad mecánica.
Para proteger la cola:
- Sujeta la pantalla por el cuerpo, no por la cola. Sujetar la cola, aunque sea brevemente, puede ejercer presión sobre el punto de unión o desalinear las capas internas.
- Evita que se arrugue la cola durante la instalación. Una flexión excesiva puede provocar grietas en las pistas o interrupciones en las rutas de señal.
- Evite el contacto con conductores expuestos. Los aceites y los residuos de las manos o de las herramientas pueden afectar a la claridad de la señal o provocar corrosión.
Aspectos a tener en cuenta en el diseño de la cola
La disposición de los cables debe tenerse en cuenta en las primeras fases del diseño mecánico para evitar problemas de tendido más adelante. Hay una serie de pautas que pueden ayudar a minimizar los problemas de señal y la tensión mecánica a lo largo de la vida útil del producto.
- Prevé una curvatura suave en el recorrido de la cola. Un radio de curvatura de 2 a 3 mm ayuda a evitar tensiones a largo plazo cerca de la unión y favorece la estabilidad mecánica a lo largo del tiempo.
- Mantén la cola alejada de los componentes que generen ruido. Evita colocarla cerca de circuitos de alimentación, inversores o bobinas que puedan provocar interferencias eléctricas.
- Deja que se coloque de forma natural. La cola debe permanecer en su sitio sin que se tire de ella en exceso, se retuerza ni se fuerce para alinearla.
- No es necesario utilizar un dispositivo de alivio de tensión si el trazado evita que se produzcan tensiones. La mejor forma de evitar las tensiones mecánicas es mediante un tendido limpio, no añadiendo elementos adicionales.
Un diseño sencillo evita la pérdida de señal y el desgaste, sobre todo en productos expuestos a movimientos o vibraciones.
Reflexiones finales
Las decisiones relativas al montaje de las pantallas TFT influyen en todos los aspectos, desde el montaje hasta la vida útil del producto. Cuidar los detalles reduce los retrasos, evita fallos y refuerza el diseño en su conjunto.
Newhaven Display colabora estrechamente con los ingenieros para resolver los retos de integración antes de que lleguen a la fase de producción. Nuestro equipo aporta experiencia, flexibilidad y rapidez de ejecución a cada proyecto.
