Guía sobre resoluciones y relaciones de aspecto de las pantallas LCD

La resolución y la relación de aspecto desempeñan un papel fundamental en el rendimiento de una pantalla una vez integrada en un producto. Influyen en la cantidad de información que aparece en pantalla, en la claridad con la que se muestra y en cómo se adapta la pantalla al diseño y la funcionalidad del dispositivo. Estas especificaciones también influyen en factores como el consumo energético, la compatibilidad del sistema y el abastecimiento a largo plazo.

En Newhaven Display, hemos ayudado a ingenieros de distintos sectores a tomar estas decisiones en las primeras fases del proceso de diseño. La combinación adecuada de resolución y relación de aspecto puede simplificar el desarrollo y mejorar el rendimiento de formas que se aprecian mucho tiempo después del lanzamiento.

En este artículo:

• Entender la resolución de las pantallas LCD
• Cómo interpretar las relaciones de aspecto
• Cómo adaptar la resolución y la relación de aspecto a tu aplicación
• Cómo elegir la pantalla LCD adecuada para tu diseño
• Soluciones LCD de Newhaven Display
• Por qué la resolución y la relación de aspecto son importantes para el usuario final
• Colaboración con Newhaven Display

---

Entender la resolución de las pantallas LCD

La resolución de una pantalla LCD se refiere al número de píxeles que se muestran en la pantalla, tanto en horizontal como en vertical. Normalmente se expresa como un par de números, como 320×240 u 800×480, que representan las columnas y filas de píxeles. Cuanto mayor sea la resolución, mayor será el nivel de detalle que pueda mostrar la pantalla.

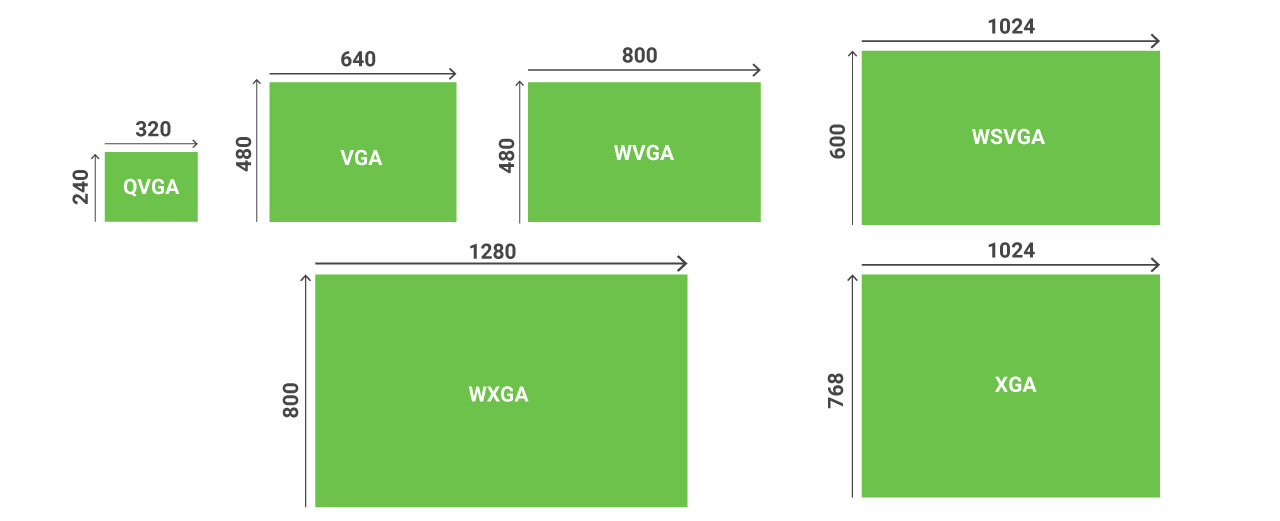

Algunos de los formatos de resolución más habituales son:

• QVGA (320×240): Compacto y eficiente, se utiliza a menudo en dispositivos portátiles o de bajo consumo.


• VGA (640×480): Un formato estándar que ofrece un equilibrio entre tamaño y nitidez, utilizado a menudo en aplicaciones heredadas o en diseños embebidos de tamaño medio.


• WVGA (800×480): Formato panorámico adecuado para interfaces con mayor cantidad de datos visuales.


• WSVGA (1024×600): Diseñado para mostrar más información que el WVGA; se encuentra a menudo en sistemas integrados y equipos industriales.


• XGA (1024×768): Formato estándar 4:3, que sigue utilizándose para aplicaciones que requieren compatibilidad con versiones anteriores o unas dimensiones de diseño específicas.


• WXGA (1280×800): Una versión panorámica de XGA, habitual en dispositivos que muestran contenidos más complejos o interactivos.

La elección de la resolución adecuada depende de varios factores: la distancia de visualización, la complejidad de la interfaz, las capacidades del procesador y las limitaciones de potencia. Un diseño que se ve nítido en el laboratorio puede que no funcione como se espera en la práctica, sobre todo si la resolución supera lo que el usuario o el sistema realmente necesitan.

---

Cómo interpretar las relaciones de aspecto

La relación de aspecto se refiere a la relación proporcional entre la anchura y la altura de una pantalla. Normalmente se expresa mediante dos números separados por dos puntos, como 4:3 o 16:9. Estos valores indican cuántas unidades mide de ancho la pantalla en comparación con su altura, lo que influye en la disposición del contenido y en cómo se integra la pantalla en un producto.

Cada relación de aspecto se adapta a diferentes casos de uso. Una pantalla de 4:3 funciona bien en carcasas compactas o en sistemas antiguos. El formato 16:9 ofrece más espacio horizontal y suele utilizarse en interfaces que muestran campos de datos anchos o permiten la navegación horizontal. Las relaciones de aspecto menos habituales, como 5:4 o 3:2, pueden seleccionarse para adaptarse a las limitaciones específicas de los equipos o a las necesidades de diseño visual.

Estas dimensiones también influyen en el diseño mecánico, la orientación de montaje y la calidad con la que los elementos gráficos o los recursos de software ya existentes se adaptan a la pantalla. Una falta de correspondencia puede provocar distorsiones u obligar a realizar modificaciones tanto en el hardware como en el software.

---

Cómo adaptar la resolución y la relación de aspecto a tu aplicación

No todos los proyectos requieren una pantalla de alta resolución o panorámica. La combinación adecuada depende del funcionamiento del producto, de la información que deba mostrar y de cómo encaja la pantalla en el diseño general. Seleccionar conjuntamente la resolución y la relación de aspecto ayuda a evitar problemas de maquetación, distorsiones o costes adicionales.

Para calcular la relación de aspecto de cualquier resolución, utiliza esta fórmula:

Relación de aspecto = Ancho ÷ Altura

A continuación, simplifica el resultado a la razón común más cercana.

Por ejemplo:

• 800 × 480 → 800 ÷ 480 = 1,67 → relación común: 5:3
• 1024 × 768 → 1024 ÷ 768 = 1,33 → relación común: 4:3
• 1280 × 800 → 1280 ÷ 800 = 1,6 → relación común: 16:10

Estas proporciones simplificadas facilitan la planificación de la disposición del contenido, la integración mecánica y la orientación de montaje.

---

Cómo elegir la pantalla LCD adecuada para tu diseño

Selección de la pantalla LCD depende de cómo funcionará la pantalla en el producto final. Debe cumplir con las expectativas de rendimiento, adaptarse a las limitaciones mecánicas y funcionar de forma fiable en el entorno de uso previsto.

Ten en cuenta estas preguntas durante el proceso de selección:

• ¿Cuál es la función de la pantalla? Es posible que una pantalla cerrada y de solo lectura no necesite la función táctil, mientras que una interfaz orientada al usuario en un dispositivo doméstico podría beneficiarse de ella.


• ¿Qué contenido se muestra? El texto, los iconos, los gráficos y los vídeos requieren resoluciones y diseños diferentes.


• ¿Cuáles son los límites mecánicos? El tamaño de la carcasa, el método de montaje y la forma del bisel influyen en la compatibilidad.


• ¿Qué interfaz se necesita? Adapta la pantalla al controlador de tu sistema para decidir entre SPI, paralelo, HDMI u otra.


• ¿Cuáles son los requisitos de potencia y brillo? Los productos portátiles o de uso al aire libre suelen requerir un alto nivel de brillo y un menor consumo de energía.

---

Soluciones LCD de Newhaven Display

En Newhaven Display, ofrecemos una amplia selección de pantallas LCD diseñadas para garantizar la fiabilidad y la disponibilidad a largo plazo. Nuestras pantallas están diseñadas para satisfacer las exigencias de las aplicaciones reales en todos los sectores.

Entre las soluciones disponibles se incluyen:

• Personaje y pantallas LCD gráficas con múltiples tamaños, retroiluminación, tensiones y opciones de interfaz


• Pantallas TFT de alto brillo y legibles a la luz solar, adecuadas para entornos al aire libre, del sector de la automoción e industriales


• Pantallas táctiles resistivas y capacitivas para interfaces interactivas


• Expositores a medida y semipersonalizados diseñados para adaptarse a las necesidades mecánicas, eléctricas o visuales

---

Por qué la resolución y la relación de aspecto son importantes para el usuario final

Las especificaciones de visualización determinan la forma en que los usuarios ven un producto e interactúan con él. Una mala coordinación entre el diseño de la pantalla y el contenido puede provocar confusión, que se pasen por alto detalles o que el funcionamiento sea más lento.

Una resolución y una relación de aspecto bien adaptadas facilitan la visualización y la comprensión de la información. En los equipos de campo, esto puede traducirse en menos pasos para acceder a datos clave. En los dispositivos médicos, puede mejorar la claridad y la rapidez de lectura. Estos detalles influyen en la experiencia cada vez que se utiliza la pantalla.

---

Colaboración con Newhaven Display

Cada producto tiene sus propios requisitos, y la pantalla debe reflejarlos desde el principio. En Newhaven Display, podemos trabajar directamente con los equipos de diseño para comprender no solo lo que exigen las especificaciones, sino también lo que realmente necesita la aplicación. Esto puede implicar adaptar una pieza ya existente, seleccionar la resolución adecuada para garantizar la claridad a lo largo del tiempo o planificar un suministro constante durante todo el ciclo de vida del producto.

Nuestro equipo aporta conocimientos prácticos en diversos sectores, entre los que se incluyen los controles industriales, los dispositivos médicos, los sistemas de automoción y la electrónica de consumo. Adoptamos un enfoque práctico a la hora de seleccionar pantallas, lo que ayuda a nuestros clientes a evitar retrasos, reducir la complejidad y adelantarse a los retos a largo plazo.

Ponte en contacto con nuestro equipo para solicitar un presupuesto o hablar sobre la pantalla LCD para tu próximo diseño.
