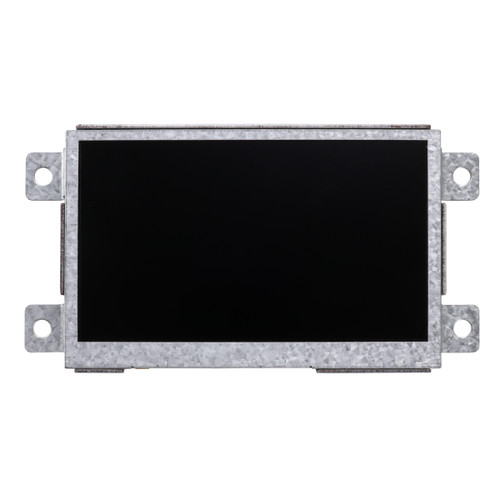

NHD-4.3-HDMI-HR-RSXP | 4.3" IPS LCD | HDMI TFT Module | No Touchscreen
This 4.3” HDMI TFT module has a high resolution screen with 800x480 pixels assembled to a custom PCB we engineered in the USA with built-in HDMI compatibility. Also included is a high brightness LED backlight with 850 cd/m2 luminance. The display offers stunning sharpness, superior color reproduction, better image consistency, and high contrast with full viewing angles due to the IPS technology built into this Liquid Crystal Display. The super bright backlight and 3M enhancement film allow this TFT to be sunlight readable in bright conditions including direct sun. While this transmissive LCD does not feature a touchscreen, its impressive quality make it an excellent choice for projects that desire high-end visual output without touch functionality.
The HDMI module provides an all-in-one HDMI solution for virtually any application. Powered by a Texas Instruments TFP401A HDMI/DVI receiver and a high brightness LED driver with PWM. Connect this module with Raspberry Pi or BeagleBone. Use the HDMI module for a Windows Embedded PC monitor or an HMI screen for your Linux or other embedded system. Most Linux applications with an HDMI source will also be fully plug -and-play, however when using our HDMI TFT Modules with the Raspberry Pi, the config.txt file on the Pi’s microSD card will need to be slightly modified by the user. Designed for exceptional performance, reliability, and a streamlined connection with fewer cables. No extra casing is required either to mount this TFT, just use the built-in steel mounting bracket. Our displays are all RoHS compliant and adhere to strict environmental and safety standards.
Product Overview
TFT Product Specifications
| Display Format: | 24-bit True Color; 800x480 Pixels |
| Display Type: | IPS |
| Display Mode: | Transmissive |
| Optimal View: | Full View |
| Touchscreen: | None |
| Outline L x W x H: | 132.58mm x 69.9mm x 24.69mm |
| Viewing Area L x W: | 96.1mm x 54.8mm |
| Active Area L x W: | 95.04mm x 53.86mm |
| Supply Voltage: | 5V |
| Luminance: | 850 cd/m2 |
| Interface: | HDMI |
| Compatibility: | Raspberry Pi, BeagleBone, and similar boards |
| Controller Type: | TFP401A |
| Connection Type: | HDMI |
| Operating Temperature: | -20°C ~ 70°C |
| Storage Temperature: | -30°C ~ 80°C |
| Built-in Mounting: | 5.16mm Mounting Holes for M5 screws |
| Added Feature: | 3M Brightness Enhancement Film, LED Driver with PWM |
TFT Custom Solutions
Cable Customization
Adjust the length, position, and pinout of your cables or add additional connectors. Get a cable solution that’s precisely designed to make your connections streamlined and secure.
Touchscreen Add-on
Enhance your user experience with capacitive or resistive touch screen technology. We’ll adjust the glass thickness or shape of the touch panel so it’s a perfect fit for your design.
Interface Customization
Choose from a wide selection of interface options or talk to our experts to select the best one for your project. We can incorporate HDMI, USB, SPI, VGA and more into your display to achieve your design goals.
Cover Glass
Equip your display with a custom cut cover glass to improve durability. Choose from a variety of cover glass thicknesses and get optical bonding to protect against moisture and debris.
Normas de calidad
En Newhaven Display nos esforzamos cada día por ofrecer a nuestros clientes productos de la máxima calidad. Esto significa que los equipos de calidad, ingeniería y fabricación están alineados para superar sus expectativas.
Nuestros clientes deben esperar que sus productos cumplan o superen las siguientes normas:
Todos los productos
| Pruebas de fiabilidad | Los clientes pueden esperar que todas las piezas de producción cumplan o superen los requisitos operativos de temperatura, humedad y vibración. |
| Limpieza de cristales | Los clientes pueden esperar que los cristales estén protegidos por revestimientos y presentados respetando las normas de limpieza. Esto significa que el vidrio limpios de contaminantes, huellas dactilares y otros materiales extraños. |
| Aspecto del bisel | Los biseles se pintarán de manera uniforme, sin materiales extraños ni ni defectos estéticos que distraigan la atención. Nuestros estándares mantienen superficie limpia y sin arañazos. |
| Aspecto de la placa de circuito impreso | Las placas de circuito impreso se entregan pensando en la fiabilidad a largo plazo. Los acabados están libres de burbujas y contaminantes extraños, y cumplen todos los UL. Los materiales de los PCB se entregan siempre normas de la industria. Los bordes de las placas de circuito impreso estarán cortados limpiamente y sin rebabas. |
| Soldadura | La soldadura de todos los componentes con plomo y SMT es consistente en proporcionar la seguridad mecánica y la conectividad eléctrica. |
| Coherencia | Nuestros procesos de fabricación e inspección garantizan de lote a lote. Esto significa que los pedidos años cumplirán continuamente sus expectativas. Para ello especificaciones de fabricación exactas, con atención al detalle en nuestros procesos, y comparando con las unidades de oro. |
| Integridad del producto | La calidad en la fabricación del producto garantiza la integridad en la construcción. Los clientes pueden esperar un montaje ajustado sin preocuparse de piezas sueltas o material faltante. Nuestros productos cumplirán todas las ambientales, incluidas las condiciones de temperatura, humedad y vibración. |
| Color del vidrio | Aunque pueden producirse variaciones normales del color del vidrio (debido a tolerancias de fabricación), Newhaven Display mantiene el color según las cartas de colores internas aprobadas. Estas tablas para asegurar que cualquier desviación menor del vidrio sea identificada y corregidas según sea necesario. |
| Protección y seguridad ESD | Todos los dispositivos se diseñan y manipulan teniendo en cuenta la protección ESD. ESD. Esto incluye el embalaje ESD-SAFE dentro de bolsas antiestáticas. Se recuerda a los clientes que deben respetar siempre seguridad ESD para proteger mejor los dispositivos. |
