In der Produktentwicklung ist die Einfachheit keine Einschränkung. Sie ist ein Designvorteil. LCD-Dot-Matrix-Displays spiegeln diese Denkweise wider, indem sie sich auf eine klare, zuverlässige Informationswiedergabe ohne visuelle Übertreibung konzentrieren. Sie genießen das Vertrauen von Ingenieuren, die bei Systemen, die jederzeit einwandfrei funktionieren müssen, Wert auf Leistung, Stabilität und Effizienz legen.

Diese Displays unterstützen weiterhin Schnittstellen in Umgebungen, in denen Strapazierfähigkeit, Langlebigkeit und geringer Stromverbrauch von entscheidender Bedeutung sind. Bei Newhaven Display haben wir gesehen, dass Dot-Matrix-LCDs die Anforderungen von realen Anwendungen mit Präzision und Zuverlässigkeit erfüllen. Sie sind nach wie vor die beste Lösung für zielgerichtete, leistungsstarke Produkte.

Was ist eine LCD-Punktmatrix?

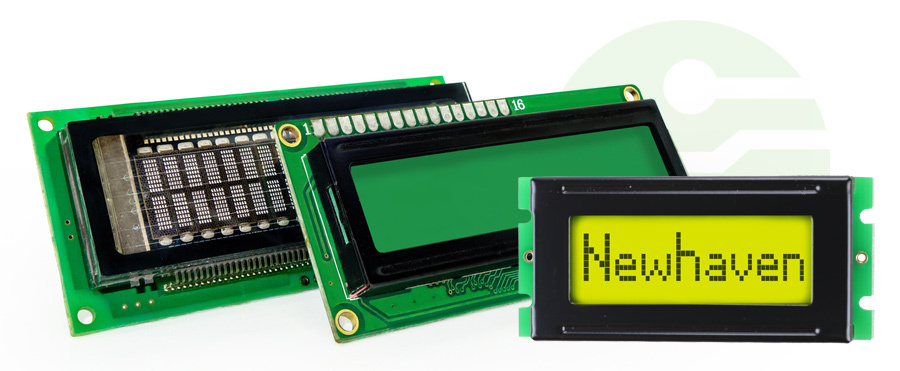

Ein LCD-Dot-Matrix-Display ist eine Art von Anzeige, die ein Raster aus Pixeln verwendet, um Zeichen, Symbole oder einfache Grafiken darzustellen. Jedes Pixel wird einzeln angesteuert, was eine flexible visuelle Ausgabe innerhalb eines bestimmten Bereichs ermöglicht. Diese Anzeigen gibt es sowohl in Zeichen- und Grafikformatenje nach den Anforderungen des Designs.

Im Gegensatz zu segmentierten LCDsdie nur feste Symbole oder Zahlen anzeigen können, sind Dot-Matrix-Anzeigen vielseitiger. Ihre Rasterstruktur ermöglicht benutzerdefinierte Meldungen, mehrsprachigen Text und grundlegende grafische Elemente, was sie zu einer zuverlässigen Wahl für Schnittstellen macht, die dynamische Inhalte ohne hochauflösende Grafiken benötigen.

Die meisten Dot-Matrix-LCDs sind monochrom und lassen sich aufgrund ihrer einfachen Architektur leicht in platzbeschränkte Designs integrieren, bei denen Klarheit und langfristige Leistung entscheidend sind.

Wie Dot Matrix LCDs funktionieren

Das Herzstück eines Punktmatrix-LCDs ist eine passive Matrix aus Leiterbahnen, die sich kreuzen und einzeln adressierbare Pixel bilden. Wenn an einem bestimmten Zeilen-Spalten-Kreuzungspunkt eine Spannung angelegt wird, ändert der Flüssigkristall an diesem Punkt seine Ausrichtung und moduliert das Licht, um eine sichtbare Ausgabe zu erzeugen. Dieses Verfahren beruht auf einer Hintergrundbeleuchtung oder einer reflektierenden Schicht, um Kontrast und Sichtbarkeit zu verbessern.

Ein Display-Controller schaltet schnell durch die Zeilen und Spalten und aktualisiert jedes Pixel nach Bedarf. Zeichendarstellungen gruppieren Pixel in festen Mustern, während Grafikdisplays eine freie Steuerung über den gesamten Bildschirm ermöglichen. Das Ergebnis ist ein zuverlässiges System mit geringem Stromverbrauch, das Echtzeitaktualisierungen mit minimaler Komplexität bewältigt.

Gemeinsame Formate

Zeichenbasierte Punktmatrix-LCDs sind in verschiedenen Standardkonfigurationen erhältlich, die durch die Anzahl der Zeichen pro Zeile und die Anzahl der Anzeigezeilen definiert sind. Zu den gängigen Formaten gehören 8x2, 16x2, 20x4 und 40x4. Diese werden häufig in eingebetteten Systemen verwendet, die eine klare, zeilenbasierte Kommunikation erfordern, wie z. B. Bedienfelder, Diagnosen und industrielle Schnittstellen.

Diese Displays werden in verschiedenen mechanischen Größen und Ausrichtungen angeboten, um den Anforderungen des Layouts gerecht zu werden, und bieten Optionen für Hintergrundbeleuchtung, Betrachtungswinkel und Anschlusstypen, die eine Reihe von Anwendungsanforderungen erfüllen.

Hauptmerkmale und Vorteile

Über ihr einfaches Design hinaus bieten Punktmatrix-LCDs praktische Vorteile, die den realen Anforderungen von Technik und Produktion gerecht werden.

Rationalisierte Entwicklung
Standardisierte Formate, bewährte Controllerkompatibilität und eine einfache Verdrahtung reduzieren die Komplexität bei der Integration und helfen den Teams, Prototyping und Bereitstellung zu beschleunigen.

Geringer Stromverbrauch
Diese Displays verbrauchen nur wenig Strom und eignen sich daher ideal für Geräte, die im Dauerbetrieb laufen oder mit Batterien betrieben werden.

Stabile Lieferkette
Da es sich um eine etablierte Technologie handelt, bleiben Dot-Matrix-LCDs durchgängig verfügbar, wobei das Risiko eines plötzlichen Auslaufens minimal ist.

Optimierte Lesbarkeit
Kontrastreiche Zeichen und strukturierte Layouts verbessern die Lesbarkeit sowohl in hellen als auch in schwach beleuchteten Umgebungen und erhöhen die Benutzerfreundlichkeit in verschiedenen Umgebungen.

Kosteneffiziente Leistung
Mit ausgereiften Produktionsprozessen und minimalem Ressourcenbedarf bieten Dot-Matrix-Displays eine zuverlässige Lösung zu einem wettbewerbsfähigen Preis.

Typische Anwendungen in verschiedenen Branchen

Dot-Matrix-LCDs unterstützen eine breite Palette von Produkten in allen Bereichen, die auf eine stabile, zweckmäßige Schnittstellentechnologie angewiesen sind.

Industrielle Ausrüstung

Dot-Matrix-Displays werden in Fabrikautomationssystemen, Motorsteuerungen und Diagnosen eingesetzt und liefern einen klaren Systemstatus und Benutzerhinweise. Aufgrund ihrer Langlebigkeit und Lesbarkeit sind sie ideal für raue oder geräuschintensive Umgebungen, in denen Ablenkungen minimiert werden müssen.

Medizinische Geräte

Instrumente wie Zentrifugen, Analysegeräte und tragbare Monitore verlassen sich häufig auf Punktmatrix-LCDs, weil sie wenig Strom verbrauchen und eine lange Lebensdauer haben. Die Technologie unterstützt eine präzise Datenanzeige und erfüllt gleichzeitig strenge Zuverlässigkeits- und Sicherheitsstandards.

Automobil und Transport

Von Armaturenbrettmodulen bis hin zu HVAC-Steuerungen und EV-Ladesystemen erfüllen diese Anzeigen wichtige Funktionen, ohne die Schnittstelle zu überkomplizieren. Ihre Formatstabilität und Lieferkontinuität sind besonders wertvoll für Fahrzeuge mit langen Entwicklungszyklen.

Konsumgüter und gewerbliche Produkte

Geräte, Verkaufsautomaten und kommerzielle Elektronik verwenden Dot-Matrix-LCDs, um Menüs, Anweisungen oder Rückmeldungen auf einfache und effektive Weise darzustellen.

Energie- und Versorgungssysteme

Diese Anzeigen werden in Solarwechselrichtern, Stromzählern und Netzsteuerungseinheiten eingesetzt. Jede Anwendung erfordert eine konsistente, lesbare Ausgabe in Außenbereichen, mobilen oder abgelegenen Umgebungen.

Grafik- vs. Zeichen-Dot-Matrix-Anzeigen

Dot-Matrix-LCDs lassen sich in zwei Kategorien einteilen: Zeichen und Grafik-LCDs.

Während grafische Dot-Matrix-Displays sinnvolle Flexibilität bieten, erfordern manche Projekte eine fortschrittlichere Darstellung. Wenn Farbgenauigkeit, schärfere Details oder eine gehobene Ästhetik gefragt sind, sind grafische OLED- oder TFT-Displays möglicherweise die bessere Wahl. Diese Technologien erweitern die visuellen Möglichkeiten, ohne die Zuverlässigkeit zu beeinträchtigen, die Ingenieure erwarten.

Schnittstellenoptionen und Integration

Dot-Matrix-LCDs bieten mehrere Anschlussmöglichkeiten, um eine Vielzahl von Embedded-Designs zu unterstützen. Zeichenanzeigen verwenden in der Regel parallele, SPI- oder I²C-Schnittstellen, die mit den meisten Mikrocontrollern kompatibel sind und die Integration auf Systemebene vereinfachen.

Grafikdisplays können integrierte Controller wie den ST7920 oder KS0108 enthalten, die die Pixeladressierung verwalten und die Kommunikation mit dem Host-Prozessor rationalisieren.

Steckertypen wie Stiftleisten, ZIF und FPC eignen sich für unterschiedliche mechanische Layouts. Aspekte wie Hintergrundbeleuchtungssteuerung, Spannungsbereich und Logikpegel gewährleisten die elektrische Kompatibilität mit Ihrer Hardware.

Anpassungsmöglichkeiten für Dot Matrix LCDs

Standard-Punktmatrix-LCDs decken viele Anwendungsfälle ab, aber einige Anwendungen erfordern eine Anpassung, um eine präzise Passform und ein ausgefeiltes Benutzererlebnis zu gewährleisten.

Mechanische Anpassungen
Die Abmessungen des Displays, die Montagekonfigurationen, die Platzierung der Anschlüsse und die Eigenschaften der Blende können an den Formfaktor und das Gehäuse Ihres Produkts angepasst werden.

Elektrische Modifikationen
Pinbelegungen, Schnittstellentypen und Spannungsanforderungen können entsprechend dem elektrischen Design Ihres Systems konfiguriert werden.

Visuelle / optische Spezialintegrationen
Mehrsprachig Zeichensätze, Optionen für die Hintergrundbeleuchtung, Pixel- und Glasfärbung sowie der Druck von Logos auf dem Display tragen zu einer einheitlichen und zielgerichteten Benutzeroberfläche bei.

Anpassungen an die Umgebung
Es sind Optionen für Anwendungen mit hoher Helligkeit, erweiterte Temperaturbereiche oder robuste Konstruktionen erhältlich, bei denen Zuverlässigkeit entscheidend ist.

Die Wahl der richtigen LCD-Punktmatrix

Punktmatrix-LCDs sind nach wie vor eine verlässliche Wahl für Designs, bei denen klare Kommunikation, geringer Stromverbrauch und langfristige Zuverlässigkeit im Vordergrund stehen. Ihre bekannte Zuverlässigkeit und Kosteneffizienz machen sie zu einer guten Wahl für alle Branchen und Anwendungsfälle.

Die Erwartungen an Displays entwickeln sich jedoch weiter. Wenn Projekte ein schärferes Bild, eine vollfarbige Ausgabe oder eine modernere Schnittstelle erfordern, greifen viele Hersteller zu OLED- und TFT-Grafikdisplays. Diese Technologien ermöglichen eine höhere visuelle Wirkung ohne Leistungseinbußen.

Die Auswahl des Displays sollte sich an den Zielen Ihres Produkts orientieren. Einige Anwendungen verlangen nach Einfachheit und Struktur. Andere erfordern eine größere Flexibilität oder eine verfeinerte Ästhetik. Newhaven Display unterstützt Sie bei der Auswahl der richtigen Lösung mit Beratung, Anpassung und langfristigem Support, damit Sie mit Klarheit vorankommen.

Wichtigste Erkenntnisse

Während OLED- und TFT-Displays für anspruchsvolle visuelle Anforderungen immer mehr an Bedeutung gewinnen, sind Punktmatrix-LCDs nach wie vor eine praktische, zuverlässige Wahl für Anwendungen, bei denen klare Kommunikation und langfristige Leistung am wichtigsten sind. Ihre Einfachheit und ihr zuverlässiger Betrieb machen sie zu einer verlässlichen Option für alle Branchen.

Wenn Sie Display-Optionen für Ihr nächstes Design erforschen, kontaktieren Sie unser Verkaufsteam. Wir helfen Ihnen, die am besten geeignete Technologie zu finden und eine Lösung zu finden, die Ihre technischen und produktionstechnischen Ziele erfüllt.

Fordern Sie noch am selben Tag ein Angebot an oder führen Sie noch heute ein Gespräch über ein individuelles Display.
