En guide till LCD-upplösningar och bildformat

Upplösning och bildförhållande spelar en avgörande roll för hur en skärm fungerar när den integreras i en produkt. De påverkar hur mycket information som visas på skärmen, hur tydligt den återges och hur väl skärmen passar in i enhetens utformning och funktion. Dessa specifikationer påverkar även faktorer som strömförbrukning, systemkompatibilitet och långsiktig tillgång på komponenter.

På Newhaven Display har vi hjälpt ingenjörer inom olika branscher att ta ställning till dessa val redan i ett tidigt skede av designprocessen. Rätt kombination av upplösning och bildformat kan förenkla utvecklingen och förbättra prestandan på sätt som blir tydliga långt efter lanseringen.

I denna artikel:

• Att förstå LCD-upplösning
• Att tolka bildförhållanden
• Anpassa upplösning och bildformat efter din användning
• Att välja rätt LCD-skärm för din design
• LCD-lösningar från Newhaven Display
• Varför upplösning och bildformat är viktiga för slutanvändaren
• Samarbete med Newhaven Display

---

Att förstå LCD-upplösning

Med LCD-upplösning avses antalet pixlar som visas på skärmen, både horisontellt och vertikalt. Den anges vanligtvis som ett talpar, till exempel 320×240 eller 800×480, där siffrorna står för antalet pixelkolumner respektive pixelrader. Ju högre upplösning, desto fler detaljer kan skärmen visa.

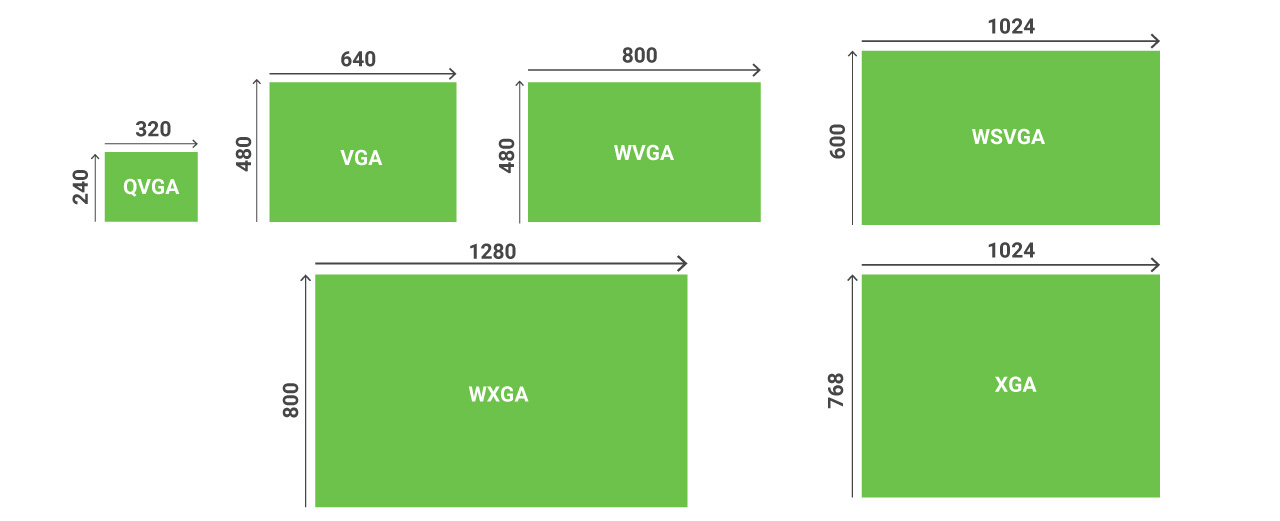

Några av de vanligaste upplösningsformaten är bland annat:

• QVGA (320×240): Kompakt och effektiv, används ofta i handhållna enheter eller enheter med låg strömförbrukning.


• VGA (640×480): Ett standardformat som erbjuder en balans mellan storlek och skärpa, och som ofta används i äldre applikationer eller medelstora inbyggda system.


• WVGA (800×480): Widescreen-format som passar för gränssnitt med mer visuell information.


• WSVGA (1024×600): Utformad för att visa mer information än WVGA, förekommer ofta i inbyggda system och industriell utrustning.


• XGA (1024×768): Standardformatet 4:3, som fortfarande används för applikationer som kräver bakåtkompatibilitet eller specifika layoutmått.


• WXGA (1280×800): En bredbildsversion av XGA, vanlig i enheter som visar mer komplext eller interaktivt innehåll.

Valet av rätt upplösning beror på flera faktorer: betraktningsavstånd, gränssnittets komplexitet, processorns kapacitet och strömbegränsningar. En design som ser skarp ut på ett testbord kanske inte fungerar som förväntat i praktiken, särskilt om upplösningen överstiger vad användaren eller systemet faktiskt behöver.

---

Att tolka bildförhållanden

Bildförhållandet avser det proportionella förhållandet mellan en skärms bredd och höjd. Det anges vanligtvis som två siffror åtskilda av ett kolon, till exempel 4:3 eller 16:9. Dessa värden anger hur många enheter skärmen är bred i förhållande till sin höjd, vilket påverkar hur innehållet placeras och hur skärmen passar in i en produkt.

Varje bildförhållande lämpar sig för olika användningsområden. En skärm med bildförhållandet 4:3 fungerar bra i kompakta höljen eller äldre system. Formatet 16:9 ger mer utrymme i horisontell riktning och används ofta i gränssnitt som visar breda datafält eller möjliggör horisontell navigering. Mindre vanliga bildförhållanden, som 5:4 eller 3:2, kan väljas för att anpassas till specifika utrustningsbegränsningar eller behov av visuell layout.

Dessa mått påverkar även den mekaniska konstruktionen, monteringsriktningen och hur väl befintliga grafiska element eller programvaruresurser återges på skärmen. En avvikelse kan orsaka förvrängning eller kräva omarbetning av både hårdvara och programvara.

---

Anpassa upplösning och bildformat efter din användning

Det är inte alla projekt som kräver en skärm med hög upplösning eller bredbildsformat. Den rätta kombinationen beror på hur produkten fungerar, vilken information den ska visa och hur skärmen passar in i den övergripande designen. Genom att välja upplösning och bildformat tillsammans kan man undvika layoutproblem, förvrängning eller extra kostnader.

Använd följande formel för att beräkna bildförhållandet för en valfri upplösning:

Bildförhållande = Bredd ÷ Höjd

Förenkla sedan resultatet till närmaste gemensamma förhållande.

Till exempel:

• 800 × 480 → 800 ÷ 480 = 1,67 → bildförhållande: 5:3
• 1024 × 768 → 1024 ÷ 768 = 1,33 → bildförhållande: 4:3
• 1280 × 800 → 1280 ÷ 800 = 1,6 → bildförhållande: 16:10

Dessa förenklade proportioner underlättar planeringen av innehållets layout, den mekaniska integreringen och monteringsriktningen.

---

Att välja rätt LCD-skärm för din design

Val av LCD-skärm beror på hur skärmen kommer att fungera i den färdiga produkten. Den måste uppfylla prestandakraven, passa in i de mekaniska begränsningarna och fungera tillförlitligt i den avsedda miljön.

Tänk på följande frågor under urvalsprocessen:

• Vilken roll spelar skärmen? En inbyggd, skrivskyddad skärm behöver kanske inte stödja pekinmatning, medan ett användargränssnitt i en hushållsapparat kan ha nytta av det.


• Vilket innehåll visas? Text, ikoner, diagram och video kräver alla olika upplösningar och layouter.


• Vilka är de mekaniska begränsningarna? Kapslingens storlek, monteringssättet och ramen form påverkar alla kompatibiliteten.


• Vilket gränssnitt krävs? Anpassa skärmen efter systemets styrenhet för att välja mellan SPI, parallell, HDMI eller något annat.


• Vilka krav ställs på effekt och ljusstyrka? Bärbara produkter eller produkter för utomhusbruk kräver ofta hög ljusstyrka och låg strömförbrukning.

---

LCD-lösningar från Newhaven Display

Hos Newhaven Display erbjuder vi ett brett utbud av LCD-skärmar som är konstruerade för tillförlitlighet och långsiktig tillgänglighet. Våra skärmar är utformade för att uppfylla kraven i verkliga tillämpningar inom olika branscher.

Bland de tillgängliga lösningarna finns:

• Karaktär och grafiska LCD-skärmar i flera storlekar, med olika bakgrundsbelysning, spänningar och gränssnittsalternativ


• TFT-skärmar med hög ljusstyrka som är läsbara i solljus och lämpliga för utomhusbruk, fordonsindustrin och industriella miljöer


• Resistiva och kapacitiva pekskärmar för interaktiva gränssnitt


• Skräddarsydda och delvis skräddarsydda displayer tillverkade för att passa mekaniska, elektriska eller visuella behov

---

Varför upplösning och bildformat är viktiga för slutanvändaren

Skärmspecifikationerna avgör hur användarna ser på och interagerar med en produkt. Om skärmens layout och innehållet inte är väl anpassade till varandra kan det leda till förvirring, att detaljer förbises eller att användningen går långsammare.

En väl anpassad upplösning och bildformat gör informationen lättare att se och förstå. När det gäller fältutrustning kan det innebära färre steg för att komma åt viktig data. När det gäller medicintekniska produkter kan det förbättra läsbarheten och läshastigheten. Dessa detaljer påverkar användarupplevelsen varje gång skärmen används.

---

Samarbete med Newhaven Display

Varje produkt har sina egna krav, och skärmen bör återspegla detta redan från början. På Newhaven Display kan vi samarbeta direkt med designteam för att förstå inte bara vad specifikationerna kräver, utan också vad den konkreta tillämpningen faktiskt behöver. Det kan handla om att anpassa en befintlig komponent, välja rätt upplösning för att säkerställa tydlighet över tid eller planera för en stabil leverans under hela produktens livscykel.

Vårt team har praktisk erfarenhet från flera branscher, bland annat industriell styrteknik, medicintekniska produkter, fordonssystem och konsumentelektronik. Vi arbetar praktiskt inriktat när det gäller val av displayer och hjälper våra kunder att undvika förseningar, minska komplexiteten och ligga steget före när det gäller långsiktiga utmaningar.

Kontakta vårt team för att få en offert eller inleda en diskussion om den rätt LCD-skärm för din nästa design.
