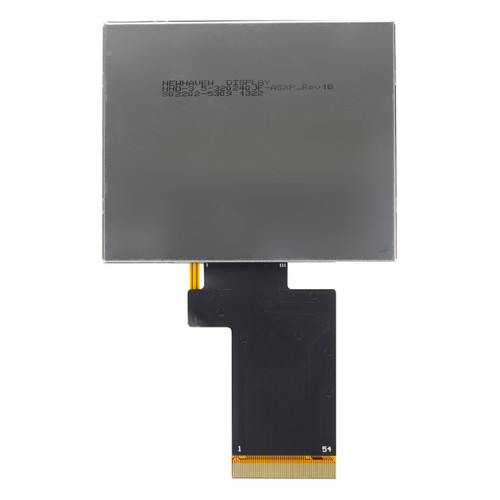

NHD-3.5-320240JF-ASXP | 3.5" IPS TFT LCD | 320x240px Screen | EMI Shielding | No Touchscreen
This 3.5” IPS TFT LCD display has a resolution of 320x240 pixels and an upgraded FPC design with EMI shielding. Also included is a high brightness LED backlight with 1,100 nits luminance. The display offers stunning sharpness, superior color reproduction, better image consistency, and high contrast with full viewing angles due to the IPS technology built into this Liquid Crystal Display. The super bright backlight and 3M enhancement film allow this TFT to be sunlight readable in bright conditions including direct sun. While this transmissive LCD does not feature a touchscreen, its impressive quality with a 3.3 voltage power supply, make it an excellent choice for projects that desire high-end visual output without touch functionality.
RGB Interface | Built-in ST7272A Driver | Compatible with Arduino | FFC Connection
This TFT also features a 24-bit RGB interface, enabling seamless integration and compatibility with various Arduino models. The LCD features a 40-pin FFC (Flexible Flat Cable) connection style, ensuring a hassle-free electrical connection. Powered by a built-in Sitronix ST7272A driver IC, this TFT display delivers exceptional performance and reliability. The driver optimizes the display's functionality, ensuring smooth operation and accurate rendering of images and graphics. Our displays are all RoHS compliant and adhere to strict environmental and safety standards.
Product Overview
3.5" TFT LCD Specifications
| Display Format: | 24-bit True Color; 320x240 Pixels |
| Display Type: | IPS |
| Display Mode: | Transmissive |
| Optimal View: | Full View |
| Touchscreen: | None |
| Outline L x W x H: | 76.9mm x 63.9mm x 3.2mm |
| Viewing Area L x W: | 72.88mm x 55.66mm |
| Active Area L x W: | 70.08mm x 52.56mm |
| Supply Voltage: | 3.3V |
| Luminance: | 1,100 cd/m2 |
| Interface: | 24-bit RGB |
| Compatibility: | Arduino and similar development boards |
| Controller Type: | ST7272A |
| Connection Type: | 54 pin FFC |
| Operating Temperature: | -20°C ~ 70°C |
| Storage Temperature: | -30°C ~ 80°C |
| Built-in Mounting: | None |
| Added Feature: | EMI Shielding |
3.5" TFT LCD Custom Solutions
Cable Customization
Adjust the length, position, and pinout of your cables or add additional connectors. Get a cable solution that’s precisely designed to make your connections streamlined and secure.
3.5" Touchscreen Add-on
Enhance your user experience with capacitive or resistive touch screen technology. We’ll adjust the glass thickness or shape of the touch panel so it’s a perfect fit for your design.
Interface Customization
Choose from a wide selection of interface options or talk to our experts to select the best one for your project. We can incorporate HDMI, USB, SPI, VGA and more into your display to achieve your design goals.
3.5" TFT Cover Glass
Equip your display with a custom cut cover glass to improve durability. Choose from a variety of cover glass thicknesses and get optical bonding to protect against moisture and debris.
Kvalitetsnormer
På Newhaven Display strävar vi varje dag efter att förse våra kunder med produkter av högsta kvalitet. Detta innebär att kvalitets-, teknik- och tillverkningsteam är inriktade på att överträffa dina förväntningar.
Våra kunder kan förvänta sig att deras produkter uppfyller eller överträffar följande standarder:
Alla produkter
| Prövning av tillförlitlighet | Kunderna kan förvänta sig att alla produktionsdelar uppfyller eller överträffar operativa krav på temperatur, fuktighet och vibrationer. |
| Renlighet av glas | Kunderna kan förvänta sig att glaset skyddas av liners och presenteras med hänsyn till renlighetsnormerna. Detta innebär att glaset vara rent från föroreningar, fingeravtryck och andra främmande material. |
| Utseende av bezel | Infattningarna skall vara enhetligt målade och fria från främmande material och distraherande kosmetiska fläckar. Våra standarder upprätthåller en ren reptfri yta. |
| PCB Utseende | Kretskort levereras med långsiktig tillförlitlighet i åtanke. Färgningar är fria från bubblor, främmande föroreningar och uppfyller alla UL brandskyddskrav. brandkrav. PCB-material levereras alltid inom industrins normer. PCB-kanter kommer att vara rent skurna och fria från grader. |
| Lödning | Lödning av alla blyade och SMT-komponenter är konsekvent i att ge mekanisk säkerhet och elektrisk anslutning. |
| Konsekvens | Våra tillverknings- och inspektionsprocesser säkerställer att produkten från parti till parti. Detta innebär att beställningar som behandlas via år kommer ständigt att uppfylla dina förväntningar. Vi gör detta genom att exakta tillverkningsspecifikationer, med uppmärksamhet på detaljer i våra processer, och genom att jämföra med de gyllene enheterna. |
| Produktintegritet | Kvalitet i produkttillverkningen garanterar integritet i byggandet. Kunderna kan förvänta sig en tät montering utan att behöva oroa sig för lösa delar. eller saknade material. Våra produkter uppfyller alla miljökrav. förväntningar, inklusive temperatur, fuktighet och vibrationer. |
| Glasfärg | Även om normala variationer i glasfärgen kan förekomma (på grund av tillverkningstoleranser), upprätthåller Newhaven Display färg enligt interna godkända färgkartor. Dessa diagram är för att se till att alla mindre avvikelser i glaset identifieras och korrigeras vid behov. |
| ESD-skydd och säkerhet | Alla enheter är konstruerade och hanteras med hänsyn till ESD skydd. Detta inkluderar ESD-SAFE-förpackning inom antistatiska påsar, omslag och brickor. Kunderna uppmanas att alltid följa följande ESD-säkerhet för att skydda enheterna på bästa sätt. |
