Streamlined Development Board with 2.4" IPS TFT Display

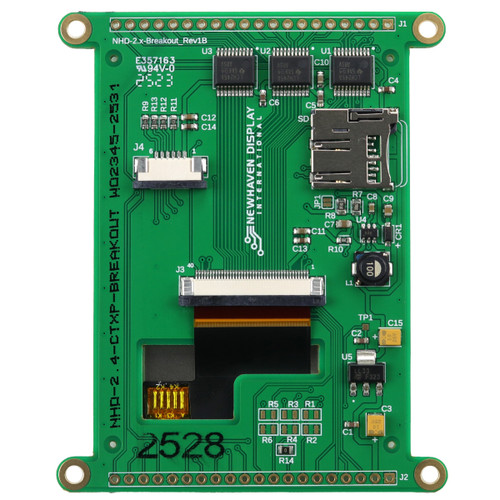

The NHD-2.4-CTXP-BREAKOUT development board delivers an easy IPS TFT interfacing solution for your next project. It includes an integrated 2.4" NHD-2.4-240320AF-CTXP display and enhances the base platform with EMI shielding for improved resilience, a built-in backlight driver for efficient power routing, and mounting holes for straightforward integration. Additional features include on-board logic level shifting for 5.0V to 3.3V compatibility, flexible parallel or SPI communication, and a microSD card slot to support expanded storage. This module is ideal for prototyping and embedded applications where touch input is not required.
Przegląd produktów
Product Specifications
| Product Type: | TFT Breakout Module |
| Integrated Display: | NHD-2.4-240320AF-CTXP |
| Display Format: | 240x320 Pixels |
| Display Color: | 262K Colors |
| Outline L x W x H: | 85.2mm x 69.03mm x 6.88mm |
| Viewing Area L x W: | 38.32mm x 50.56mm |
| Active Area L x W: | 36.72mm x 48.96mm |
| Touchscreen: | None |
| Luminance: | 350 Nits |
| Supply Voltage: | 3.3V ~ 5.0V |
| Voltage Feature: | Logic Level Shifting |
| Interface: | Parallel / SPI |
| Controller Type: | ST7789VI |
| Connection Type: | Two 1x20-Pin Thru Hole with 2.54mm Pitch |
| Compatability: | Arduino and Similar Development Boards |
| Operating Temperature: | -20° to 70°C |
| Storage Temperature: | -30° to 80°C |
| Built-in Mounting: | 3.2mm Mounting Holes |
| Built-in EMI Shielding: | Yes |
| Additions: | microSD Card Reader, Integrated Backlight Driver |
Custom Solutions
Cable Customization
Adjust the length, position, and pinout of your cables or add additional connectors. Get a cable solution that’s precisely designed to make your connections streamlined and secure.
Interface Customization
Choose from a wide selection of interface options or talk to our experts to select the best one for your project. We can incorporate HDMI, USB, SPI, VGA and more into your display to achieve your design goals.
Standardy jakości
W Newhaven Display staramy się każdego dnia dostarczać naszym klientom produkty najwyższej jakości. Oznacza to, że zespoły jakości, inżynierii i produkcji są zgrane, by przekroczyć Twoje oczekiwania.
Nasi klienci powinni oczekiwać, że ich produkty będą spełniać lub przekraczać następujące standardy:
Wszystkie produkty
| Badanie niezawodności | Klienci mogą oczekiwać, że wszystkie części produkcyjne będą spełniać lub przekraczać wymagania operacyjne w zakresie temperatury, wilgotności i wibracji. |
| Czystość szkła | Klienci mogą oczekiwać, że szkło będzie chronione przez podkłady i prezentowane z dbałością o standardy czystości. Oznacza to, że szkło będzie czyste od zanieczyszczeń, odcisków palców i innych obcych materiałów. |
| Wygląd ramki | Ramki będą jednolicie pomalowane, bez obcych materiałów i rozpraszających uwagę kosmetycznych skaz. Nasze standardy utrzymują czystą wolną od zarysowań powierzchnię. |
| Wygląd PCB | PCB są dostarczane z myślą o długoterminowej niezawodności. Wykończenia są wolne od pęcherzyków powietrza, obcych zanieczyszczeń i spełniają wszystkie wymagania UL w zakresie ochrony przeciwpożarowej. wymagania przeciwpożarowe UL. Materiały do produkcji PCB są zawsze dostarczane w granicach normami branżowymi. Krawędzie PCB będą czysto przycięte i pozbawione zadziorów. |
| Lutowanie | Lutowanie wszystkich elementów ołowianych i SMT jest spójne w zapewnia mechaniczną ochronę i elektryczną łączność. |
| Spójność | Nasze procesy produkcyjne i kontrolne zapewniają spójność produktu spójność produktu z partii na partię. Oznacza to, że zamówienia realizowane przez lat będą stale spełniać Państwa oczekiwania. Osiągamy to poprzez dokładnym specyfikacjom produkcyjnym, dbałości o szczegóły w naszych i porównując do złotych jednostek. |
| Integralność produktu | Jakość wykonania produktu zapewnia integralność konstrukcji. Klienci mogą oczekiwać szczelnego montażu bez obaw o luźne części lub brakujących materiałów. Nasze produkty będą spełniać wszystkie środowiskowe oczekiwania, w tym temperatury, wilgotności, i warunki wibracji. |
| Kolor szkła | Chociaż mogą wystąpić normalne różnice w kolorze szkła (ze względu na tolerancje produkcyjne), Newhaven Display utrzymuje kolory zgodnie z wewnętrznymi zatwierdzonymi tabelami kolorów. Karty te są utrzymywane, aby zapewnić, że wszelkie drobne odchylenia szkła są identyfikowane i i korygowane w razie potrzeby. |
| Ochrona i bezpieczeństwo ESD | Wszystkie urządzenia są projektowane i obsługiwane z uwzględnieniem ochrony ESD ochrony. Obejmuje to pakowanie ESD-SAFE w torby antystatyczne. worków, opakowań i tacek antystatycznych. Klientom przypomina się, aby zawsze przestrzegali bezpieczeństwa ESD, aby jak najlepiej chronić urządzenia. |
