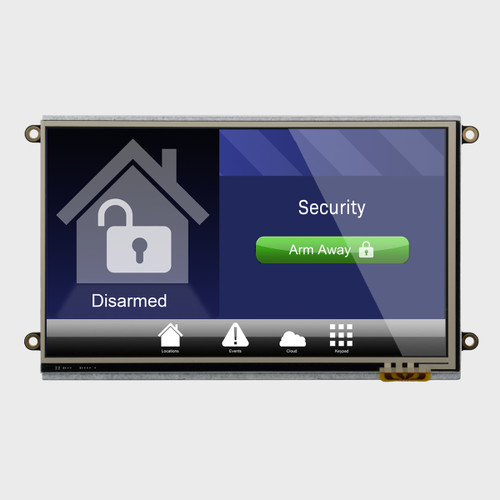

NHD-7.0-800480FT-CSXP-T | 7" IPS LCD with 800x480 Pixels | EVE Module | High Brightness Display | Resistive Touchscreen
This 7” LCD EVE module has a resolution of 800x480 pixels and comes with an upgraded FPC with EMI shielding. This Human Machine Interface (HMI) display comes fully equipped with Single/Dual/Quad-SPI interface and resistive touch integration. The built-in IPS technology allows this TFT LCD to offer stunning sharpness, superior color reproduction, better image consistency, and high contrast with full viewing angles.
High Brightness 7" TFT LCD with Resistive Touch
A bright LED backlight with 780 nits allows this 7” transmissive LCD display to be sunlight readable in bright conditions including direct sun. The 4-wire resistive touchscreen makes it an excellent choice for projects that desire high-end visual output with simple touch functionality. The touchscreen will allow users to interact more intuitively and create opportunities for interactive applications such as medical devices, kiosks, industrial, and many others.
7" IPS LCD Module with with FT812 EVE: Embedded Video Engine
This Embedded Video Engine (EVE) Module provides a one-chip solution for managing graphics, touch, and audio with a single graphics controller by Bridgetek. The FT812 controller can manage graphics, touch, and audio. Unleash excellent visuals with built-in graphics processing, 1MB of memory, and various widgets such as buttons, sliders, gauges, and clocks. These modules offer seamless integration with Arduino boards and can be paired with the Arduino shield (NHD-FT81x-SHIELD) for easy connectivity. Four 3.5mm mounting holes are attached to the board enabling standard M3 screws for easy installation. Our displays are all RoHS compliant and adhere to strict environmental and safety standards.
7.0" EVE LCD Module Features:
- Powerful Graphics Engine (EVE): Create impressive visuals with ease.
- Versatile Display Modes: Switch between portrait and landscape mode.
- Multiple Image Formats & Video Playback: Supports various image formats and smooth video playback.
- Cost-Effective Solution: Works with low-cost MCUs via Serial SPI communication.
- Interactive Out of the Box: Built-in widgets simplify interface creation.
- Easy Mounting: Built-in mounting holes eliminate the need for extra casing.
- Arduino Friendly: Easy connection with the NHD-FT81X-SHIELD (sold separately).
- Eco-Conscious Design: REACH and RoHS compliant for environmental responsibility.
Product Overview
7" TFT LCD Product Specifications
| Size: | 7" diagonal |
| Display Format: | 24-bit true color; 800x480 pixels |
| Display Type: | IPS |
| Display Mode: | Transmissive |
| Optimal View: | Full view |
| Touchscreen: | Resistive |
| Outline L x W x H: | 180.1mm x 104mm x 16.1mm |
| Viewing Area L x W: | 154.9mm x 86.85mm |
| Active Area L x W: | 153.84mm x 85.63mm |
| Supply Voltage: | 3.3V |
| Luminance: | 780 nits |
| Interface: | SPI/D-SPI/Q-SPI |
| Compatibility: | Arduino and similar development boards |
| Controller Type: | FT812 Embedded Video Engine |
| Connection Type: | 20-pin FFC connector, 20-pin box header |
| Operating Temperature: | -20°C ~ 70°C |
| Storage Temperature: | -30°C ~ 80°C |
| Built-in Mounting: | 3.5mm mounting holes for M3 screws |
| Built-in EMI Shielding: | Yes |
7" TFT LCD Custom Solutions
LCD Cable Customization
We offer cable and connector customizations. Our team of engineers can help you integrate a cable solution that meets your product needs.
7" Touchscreen Panel Add-on
This capacitive 7" LCD IPS display can be customized with resistive or no-touch capability options and customized glass thickness, shapes, and sizes to fit specific project needs.
LCD Interface Customization
Install a custom interface that works with HDMI and other interfaces such as RGB, SPI, VGA, MIPI, and other popular choices to align your LCD with your project's design configuration.
7" LCD Cover Glass
Make your 7" display more durable and protect it against moisture, debris and other particles by customizing it with a custom cut cover glass, optical bonding, or a brightness-enhancing film.
