High-Contrast 16x2 STN (-) Blue Character LCD with White Backlight
The NHD-0216K1Z-NSW-BBW-L is a smart solution for your next project. It combines a STN (-) Blue display with a White backlight and transmissive screen, resulting in clear readability whether you're indoors or out. Its generous 6:00 viewing angle ensures visibility from most directions. Thanks to the robust ST7066U controller and easy-to-use Parallel interface, integrating with Arduino and similar development boards is quick and painless-leaving you more time to build.
This display runs on a standard 5.0V supply, operates between -20° and 70° Celsius, and is RoHS compliant, making it environmentally friendly, even if the environment might not be friendly to it.
NHD-0216K1Z-NSW-BBW-L: Technical Specifications
| Size | 2 Row | 16 Characters |
|---|---|
| Display Format | 16x2 |
| Total Characters | 32 |
| Display Type | STN (-) Blue |
| Display Mode | Transmissive |
| Optimal View | 06:00 |

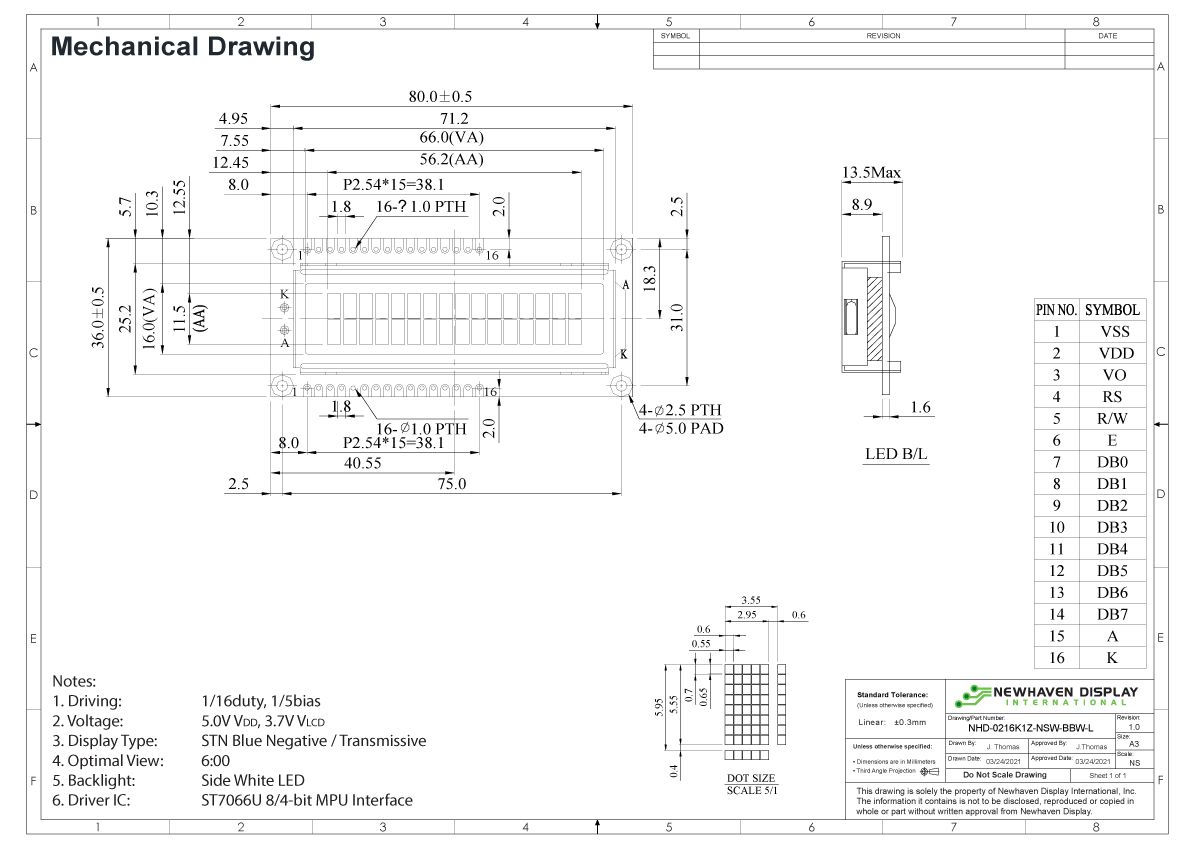

| Outline L x W x H | 80mm x 36mm x 13.5mm |
| Viewing Area L x W | 66mm x 16mm |
| Active Area L x W | 56.2mm x 11.5mm |
| Supply Voltage | 5V |
| Backlight | White |
| Interface | Parallel |
| Compatibility | Arduino and Similar Development Boards |
| Controller Type | ST7066U |
| Connection Type | 1x16 Thru Hole with 2.54mm Pitch |
| Operating Temperature | -20° ~ 70° C |
| Storage Temperature | -30° ~ 80° C |
8 Reviews
-
The display is very readable - good backlight, high contrast.
I used a NHD-0216K1Z-NSW-BBW-L display in a floppy emulator that needed a 6 o’clock type viewing angle. The display is very readable - good backlight, high contrast. Just what I was looking for.
-
bardzo ładny
Bardzo miły dla oczu i bardzo czytelny... uwielbiam ten wyświetlacz i następny będzie 4x20 tylko dla zabawy!!!
-
Dokładnie to czego potrzebowałam!!! :)
Właśnie to, czego potrzebuję do jednego z moich projektów.
-
4bit działa doskonale
Bardzo dobry wyświetlacz używany w 4 bit. Jasność jest dobra. Dokumentacja jest przejrzysta i precyzyjna. Gorąco polecam.
-
Używany do budowy komputera 6502
Ten wyświetlacz działa doskonale, a dokumentacja jest świetna. Używałem go do budowy komputera 6502 z przyciskami, oraz kilku gier.
-
Świetnie nadaje się do osobistego projektu
Cena bardzo dobra jak na jakość, karta katalogowa zawiera mnóstwo informacji. Podobnie jak inni ludzie, użyłem tego wyświetlacza do projektu na Instructables dla tunera radiowego. Musiałem wprowadzić kilka poprawek, więc upewnij się, że przeczytasz arkusz danych lub skorzystasz z ich centrum wsparcia, ponieważ zapewniają niesamowitą obsługę klienta.
-
Łatwa konfiguracja
Śledziłem repozytorium Github, w którym autor użył tego wyświetlacza do projektu LCD - AVR. Jakość jest dobra, łatwa do skonfigurowania, dobry datasheet i co najważniejsze niesamowite wsparcie inżynierskie tej firmy.
-
Dobra jakość i jasność
Bough kilka wyświetlaczy i jakość jest bardzo dobra. Podświetlenie jest jasne i wyświetlacz był łatwy do skonfigurowania. Polecam.
