NHD-C12864A1Z-FSB-FBW-HTT | Monochrome Graphic COG | 128x64 Pixels | Transflective LCD | Side Blue Backlight | FSTN (+) Positive Display | Built-in 12V Heater
This graphic COG LCD with 128x64 pixel resolution shows dark pixels on a light blue background when powered on. This transflective LCD display is engineered with an optimal 6:00 viewing direction under a wide range of lighting conditions. In low light settings, the blue LED backlight provides brightness and clear graphics to the viewer. The FSTN positive display technology ensures the display is always easy to read, regardless of the lighting conditions.
Blue Monochrome LCD with SPI | Compatible with Arduino
This COG display has a built-in ST7565P controller and communicates via 4-Wire Serial interface and offers 2 sets of 1x6 pins for a simple setup with a range of development boards, including Arduino. This graphic LCD operates with a low 3V supply voltage and comes equipped with a 12V heater built into the display. This allows the display to operate exceptionally well when used within a wide temperature range, extending the operating temperature to -40 degrees Celsius. Our displays are all RoHS compliant and adhere to strict environmental and safety standards.
LCD Product Specifications
| Display Format: | 128 x 64 Pixels |
| Display Type: | FSTN (+) |
| Display Mode: | Transflective |
| Optimal View: | 6:00 |

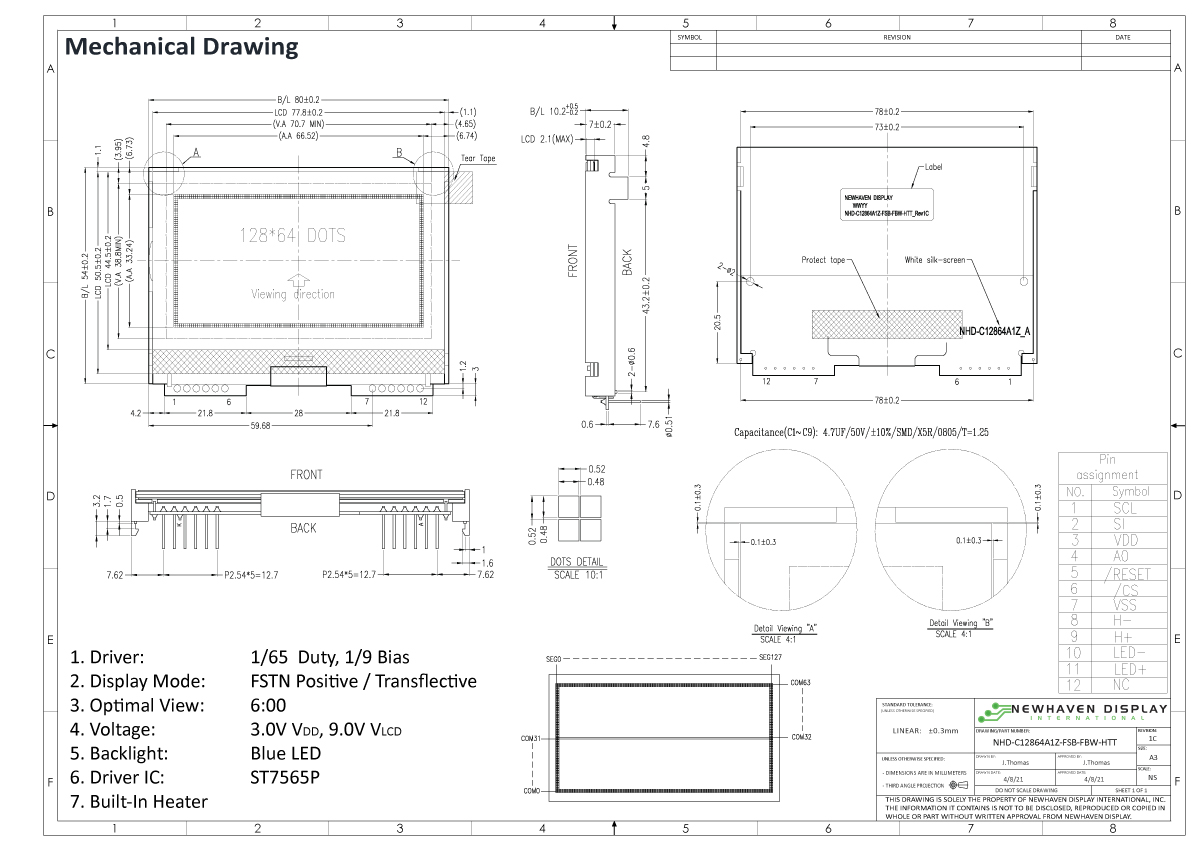

| Outline L x W x H: | 80.0mm x 54.0mm x 10.2mm |
| Viewing Area L x W: | 70.7mm x 38.8mm |
| Active Area L x W: | 66.52mm x 33.24mm |
| Supply Voltage: | 3.0 V |
| Backlight: | Side Blue |
| Interface: | 4-Wire SPI |
| Compatibility: | Arduino and similar development boards |
| Controller Type: | ST7565P |
| Connection Type: | 2 sets of 1x6 pins with 2.54mm pitch |
| Operating Temperature: | -40°C ~ 70°C |
| Storage Temperature: | -30°C ~ 80°C |
| Added Feature: | Built-in 12V Heater |
LCD Custom Solutions
Cable Customization
Adjust the length, position, and pinout of your cables or add additional connectors. Get a cable solution that’s precisely designed to make your connections streamlined and secure.
Connector Customization
Easily modify any connectors on your display to meet your application’s requirements. Our engineers are able to perform soldering for pin headers, boxed headers, right angle headers, and any other connectors your display may require.
Interface Customization
Choose from a wide selection of interface options or talk to our experts to select the best one for your project. We can incorporate HDMI, USB, SPI, VGA and more into your display to achieve your design goals.
PCB Modifications
Choose from a wide selection of changes including shape, size, pinout, and component layout of your PCB to make it a perfect fit for your application.
Qualitätsstandards
Bei Newhaven Display bemühen wir uns jeden Tag, unseren Kunden Produkte von höchster Qualität zu liefern. Das bedeutet, dass die Teams für Qualität, Technik und Fertigung darauf ausgerichtet sind, Ihre Erwartungen zu übertreffen.
Unsere Kunden sollten erwarten, dass ihre Produkte die folgenden Standards erfüllen oder übertreffen:
Alle Produkte
| Zuverlässigkeitsprüfung | Die Kunden können erwarten, dass alle Produktionsteile die Anforderungen an Temperatur, Feuchtigkeit und Vibration erfüllen oder übertreffen. |
| Sauberkeit von Glas | Die Kunden können erwarten, dass das Glas durch Folien geschützt ist und unter Berücksichtigung der Sauberkeitsstandards präsentiert wird. Das bedeutet, dass das Glas von Verunreinigungen, Fingerabdrücken und anderen Fremdkörpern befreit ist. |
| Erscheinungsbild der Lünette | Die Blenden sind einheitlich lackiert und frei von Fremdkörpern und störenden kosmetischen Verunstaltungen. Unsere Standards erhalten eine saubere kratzfreie Oberfläche. |
| PCB Erscheinungsbild | PCBs werden mit Blick auf langfristige Zuverlässigkeit geliefert. Die Oberflächen sind frei von Blasen und Fremdkörpern und erfüllen alle UL-Brandschutz Anforderungen. Die PCB-Materialien werden immer innerhalb der Industrie-Normen. Die Leiterplattenkanten werden sauber geschnitten und sind gratfrei. |
| Löten | Das Löten aller bedrahteten und SMT-Bauteile ist konsistent in die mechanische Sicherheit und die elektrische Konnektivität zu gewährleisten. |
| Konsistenz | Unsere Herstellungs- und Prüfverfahren gewährleisten die Konsistenz von Charge zu Charge. Das bedeutet, dass Aufträge, die über Jahre hinweg Jahren abgewickelten Aufträge kontinuierlich Ihren Erwartungen entsprechen werden. Wir erreichen dies durch strenge Herstellungsspezifikationen, die Liebe zum Detail in unseren Verfahren und durch Vergleiche mit den goldenen Einheiten. |
| Produktintegrität | Die Qualität der Produktherstellung gewährleistet die Integrität der Konstruktion. Die Kunden können eine solide Montage erwarten, ohne sich Sorgen um lose Teile oder fehlendem Material. Unsere Produkte erfüllen alle Umweltanforderungen einschließlich Temperatur-, Feuchtigkeits- und Vibrationsbedingungen. |
| Glas Farbe | Während normale Abweichungen der Glasfarbe auftreten können (aufgrund von Fertigungstoleranzen), hält Newhaven Display die Farbkonformität die Farbkonformität gemäß interner genehmigter Farbkarten. Diese Tabellen werden werden beibehalten, um sicherzustellen, dass alle geringfügigen Glasabweichungen identifiziert und bei Bedarf korrigiert werden. |
| ESD-Schutz und Sicherheit | Alle Geräte werden unter Berücksichtigung des ESD-Schutzes entwickelt und gehandhabt. Schutzes entwickelt. Dazu gehört die ESD-SAFE-Verpackung in antistatischen Beuteln, Verpackungen und Schalen. Die Kunden werden daran erinnert, stets die ESD-Sicherheit zu beachten, um die Geräte bestmöglich zu schützen. |
Unsere Vertriebspartner
Newhaven Display arbeitet mit Händlern auf der ganzen Welt zusammen, um Ihnen die besten Produkte und Designdienstleistungen anbieten zu können, ganz gleich, wo Sie gerade arbeiten.
Franchised
Autorisiert
-
helpful resources, very little fuss
I had not tried to get a COG display to work before and so I got this one to try it out. Worked for me with very little fuss. Documentation was spot on and very helpful.
