NHD-C0216CZ-NSW-BBW-3V3 | 16x2 Character COG With Side White Backlight | STN (-) Negative Blue Display
The NHD-C0216CZ-NSW-BBW-3V3 is a compact, 2x16 Chip-On-Glass (COG) Liquid Crystal Display (LCD) that shows white characters on a blue background. With a Chip-On-Glass, the design of this LCD eliminates the need for a Printed Circuit Board (PCB). Instead, the controller/driver is bonded to the display's glass surface, which enhances reliability and performance. With the wide temperature range, this display is suited for a wide variety of environments. This model is also RoHS compliant, which adheres to safe and sustainable manufacturing practices.
Monochrome Transmissive LCD | White on Blue Alphanumeric LCD
This 16x2 LCD comes with a built-in ST7032 controller, has a 6:00 optimal view, operates with a 3.3V supply voltage, and uses a 4 line serial communication interface. This 2 lines, 16 character display is compatible with Arduino and other development boards.
LCD Product Specifications
| Number of Characters: | 32 |
| Number of Rows: | 2 |
| Display Format: | 16x2 |
| Display Type: | STN (-) Blue |
| Display Mode: | Transmissive |
| Optimal View: | 6:00 |
| Outline L x W x H: | 41.4mm x 24.3mm x 7mm |
| Viewing Area L x W: | 37.6mm x 12.8mm |
| Active Area L x W: | 34.22mm x 8.76mm |
| Supply Voltage: | 3.3V |
| Backlight: | Side White |
| Interface: | Serial |
| Compatibility: | Arduino and similar development boards |
| Controller Type: | ST7032 |

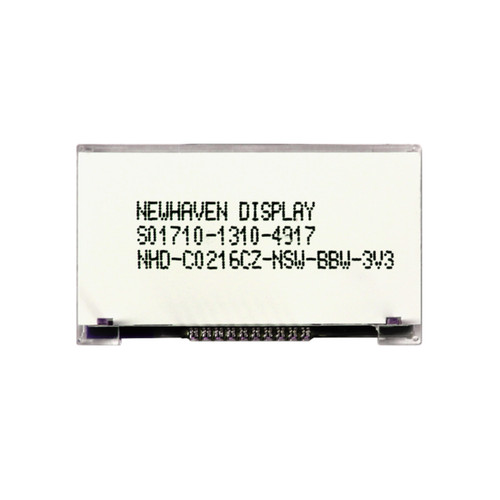

| Connection Type: | 1x10 pins with 1.5mm pitch |
| Operating Temperature: | -20°C ~ 70°C |
| Storage Temperature: | -30°C ~ 80°C |
LCD Custom Solutions
Cable Customization
Adjust the length, position, and pinout of your cables or add additional connectors. Get a cable solution that’s precisely designed to make your connections streamlined and secure.
Connector Customization
Easily modify any connectors on your display to meet your application’s requirements. Our engineers are able to perform soldering for pin headers, boxed headers, right angle headers, and any other connectors your display may require.
Interface Customization
Choose from a wide selection of interface options or talk to our experts to select the best one for your project. We can incorporate HDMI, USB, SPI, VGA and more into your display to achieve your design goals.
PCB Modifications
Choose from a wide selection of changes including shape, size, pinout, and component layout of your PCB to make it a perfect fit for your application.
Kvalitetsnormer
På Newhaven Display strävar vi varje dag efter att förse våra kunder med produkter av högsta kvalitet. Detta innebär att kvalitets-, teknik- och tillverkningsteam är inriktade på att överträffa dina förväntningar.
Våra kunder kan förvänta sig att deras produkter uppfyller eller överträffar följande standarder:
Alla produkter
| Prövning av tillförlitlighet | Kunderna kan förvänta sig att alla produktionsdelar uppfyller eller överträffar operativa krav på temperatur, fuktighet och vibrationer. |
| Renlighet av glas | Kunderna kan förvänta sig att glaset skyddas av liners och presenteras med hänsyn till renlighetsnormerna. Detta innebär att glaset vara rent från föroreningar, fingeravtryck och andra främmande material. |
| Utseende av bezel | Infattningarna skall vara enhetligt målade och fria från främmande material och distraherande kosmetiska fläckar. Våra standarder upprätthåller en ren reptfri yta. |
| PCB Utseende | Kretskort levereras med långsiktig tillförlitlighet i åtanke. Färgningar är fria från bubblor, främmande föroreningar och uppfyller alla UL brandskyddskrav. brandkrav. PCB-material levereras alltid inom industrins normer. PCB-kanter kommer att vara rent skurna och fria från grader. |
| Lödning | Lödning av alla blyade och SMT-komponenter är konsekvent i att ge mekanisk säkerhet och elektrisk anslutning. |
| Konsekvens | Våra tillverknings- och inspektionsprocesser säkerställer att produkten från parti till parti. Detta innebär att beställningar som behandlas via år kommer ständigt att uppfylla dina förväntningar. Vi gör detta genom att exakta tillverkningsspecifikationer, med uppmärksamhet på detaljer i våra processer, och genom att jämföra med de gyllene enheterna. |
| Produktintegritet | Kvalitet i produkttillverkningen garanterar integritet i byggandet. Kunderna kan förvänta sig en tät montering utan att behöva oroa sig för lösa delar. eller saknade material. Våra produkter uppfyller alla miljökrav. förväntningar, inklusive temperatur, fuktighet och vibrationer. |
| Glasfärg | Även om normala variationer i glasfärgen kan förekomma (på grund av tillverkningstoleranser), upprätthåller Newhaven Display färg enligt interna godkända färgkartor. Dessa diagram är för att se till att alla mindre avvikelser i glaset identifieras och korrigeras vid behov. |
| ESD-skydd och säkerhet | Alla enheter är konstruerade och hanteras med hänsyn till ESD skydd. Detta inkluderar ESD-SAFE-förpackning inom antistatiska påsar, omslag och brickor. Kunderna uppmanas att alltid följa följande ESD-säkerhet för att skydda enheterna på bästa sätt. |
