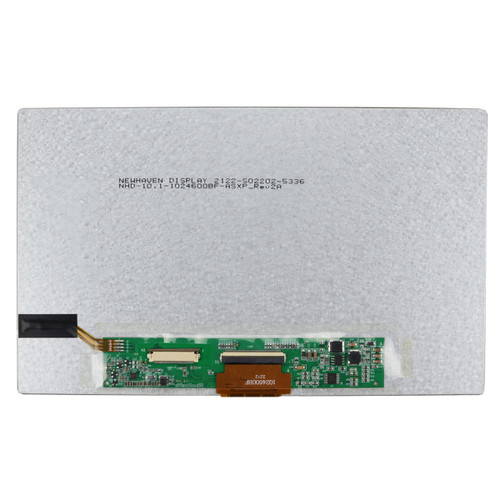

NHD-10.1-1024600BF-ASXP | 10.1" IPS TFT LCD | EMI Protection | 1024x600 Resolution | No Touchscreen
This 10.1-inch TFT LCD display has a resolution of 1024x600 pixels and 24-bit true color screen. The display offers stunning sharpness, superior color reproduction, better image consistency, and high contrast with full viewing angles due to the IPS technology built into this Liquid Crystal Display. While this transmissive LCD does not feature a touchscreen, its impressive quality with a 3.3 voltage power supply, make it an excellent choice for projects that desire high-end visual output without touch functionality. This 10" LCD also comes with an added EMI filter located in the input power supply for added protection.
10.1 inch High Brightness Display with RGB Interface Compatible with Arduino
With an LED backlight of 800 nits, this high-brightness display is ideal for both indoor and outdoor applications. This TFT LCD also features RGB interface and compatibility with various Arduino models. A 40-pin FFC (Flexible Flat Cable) connection style ensures a hassle-free electrical connection. Powered by a built-in HX8282-A11 driver IC, this TFT display delivers exceptional performance and reliability. The driver optimizes the display's functionality, ensuring smooth operation and accurate rendering of images and graphics. Our displays are all RoHS compliant and adhere to strict environmental and safety standards.
Compatible with Arduino and other similar development boards, the mechanical footprint and pinout of this 10.1" IPS display have been designed to match those of the TN display, and it includes the same driver IC as the TN display. This makes it a compatible replacement option for the TN models.
Product Overview
10.1" TFT Product Specifications
| Size: | 10.1" diagonal |
| Display Format: | 24-bit true color; 1024x600 pixels |
| Display Type: | IPS |
| Display Mode: | Transmissive |
| Optimal View: | Full view |
| Touchscreen: | None |
| Outline L x W x H: | 235mm x 143mm x 5.2mm |
| Viewing Area L x W: | 226.42mm x 128.98mm |
| Active Area L x W: | 222.72mm x 125.28mm |
| Supply Voltage: | 3.3V |
| Luminance: | 800 nits |
| Interface: | RGB |
| Compatibility: | Arduino and similar development boards |
| Controller Type: | HX8282-A11 |
| Connection Type: | 40-pin FFC |
| Operating Temperature: | -20°C ~ 70°C |
| Storage Temperature: | -30°C ~ 80°C |
| Built-in Mounting: | None |
| Added Feature: | EMI filter |
TFT LCD Custom Solutions
LCD Cable Customization
Our engineered cable customizations for IPS LCDs include adjusting the length, position, and pinout of the display cables. We can also add additional connectors. Let our engineers design a custom cable solution for your specific application.
10.1" LCD Touchscreen
Fully custom resistive and capacitive touchscreen panels for the most demanding applications. We can provide a wide array of glass tickness and shapes so it can perfectly fit your 10" LCD or any other size.
LCD Interface Customization
From RS232, SPI, and I2C to HDMI, USB, and VGA, we can integrate any communication interface into your project to help you achieve your design goals.
10.1" Optical Bonding and Cover Glass
Custom engineered optical bonding and cover glass LCD and OLED add-ons to improve display quality and protect it against moisture and debris.
Kvalitetsnormer
På Newhaven Display strävar vi varje dag efter att förse våra kunder med produkter av högsta kvalitet. Detta innebär att kvalitets-, teknik- och tillverkningsteam är inriktade på att överträffa dina förväntningar.
Våra kunder kan förvänta sig att deras produkter uppfyller eller överträffar följande standarder:
Alla produkter
| Prövning av tillförlitlighet | Kunderna kan förvänta sig att alla produktionsdelar uppfyller eller överträffar operativa krav på temperatur, fuktighet och vibrationer. |
| Renlighet av glas | Kunderna kan förvänta sig att glaset skyddas av liners och presenteras med hänsyn till renlighetsnormerna. Detta innebär att glaset vara rent från föroreningar, fingeravtryck och andra främmande material. |
| Utseende av bezel | Infattningarna skall vara enhetligt målade och fria från främmande material och distraherande kosmetiska fläckar. Våra standarder upprätthåller en ren reptfri yta. |
| PCB Utseende | Kretskort levereras med långsiktig tillförlitlighet i åtanke. Färgningar är fria från bubblor, främmande föroreningar och uppfyller alla UL brandskyddskrav. brandkrav. PCB-material levereras alltid inom industrins normer. PCB-kanter kommer att vara rent skurna och fria från grader. |
| Lödning | Lödning av alla blyade och SMT-komponenter är konsekvent i att ge mekanisk säkerhet och elektrisk anslutning. |
| Konsekvens | Våra tillverknings- och inspektionsprocesser säkerställer att produkten från parti till parti. Detta innebär att beställningar som behandlas via år kommer ständigt att uppfylla dina förväntningar. Vi gör detta genom att exakta tillverkningsspecifikationer, med uppmärksamhet på detaljer i våra processer, och genom att jämföra med de gyllene enheterna. |
| Produktintegritet | Kvalitet i produkttillverkningen garanterar integritet i byggandet. Kunderna kan förvänta sig en tät montering utan att behöva oroa sig för lösa delar. eller saknade material. Våra produkter uppfyller alla miljökrav. förväntningar, inklusive temperatur, fuktighet och vibrationer. |
| Glasfärg | Även om normala variationer i glasfärgen kan förekomma (på grund av tillverkningstoleranser), upprätthåller Newhaven Display färg enligt interna godkända färgkartor. Dessa diagram är för att se till att alla mindre avvikelser i glaset identifieras och korrigeras vid behov. |
| ESD-skydd och säkerhet | Alla enheter är konstruerade och hanteras med hänsyn till ESD skydd. Detta inkluderar ESD-SAFE-förpackning inom antistatiska påsar, omslag och brickor. Kunderna uppmanas att alltid följa följande ESD-säkerhet för att skydda enheterna på bästa sätt. |
