LCDドットマトリックスの説明
2025年5月22日
製品開発において、シンプルさは制約ではない。それは設計上の利点である。LCDドットマトリクスディスプレイはこの考え方を体現し、視覚的な過剰を排した明確で信頼性の高い情報伝達に焦点を当てている。常に完璧に動作する必要があるシステムにおいて、性能・安定性・効率性を最優先するエンジニアから信頼されている。
これらのディスプレイは、耐久性、長寿命、低消費電力が不可欠な環境におけるインターフェースを引き続き支えています。ニューヘイブン・ディスプレイでは、ドットマトリクスLCDが実世界のアプリケーションの要求を精度と信頼性をもって一貫して満たしていることを確認しています。これらは、目的を明確にした高性能製品にとって、今なお頼りになるソリューションであり続けています。
この記事の中で
LCDドットマトリクスとは何か？

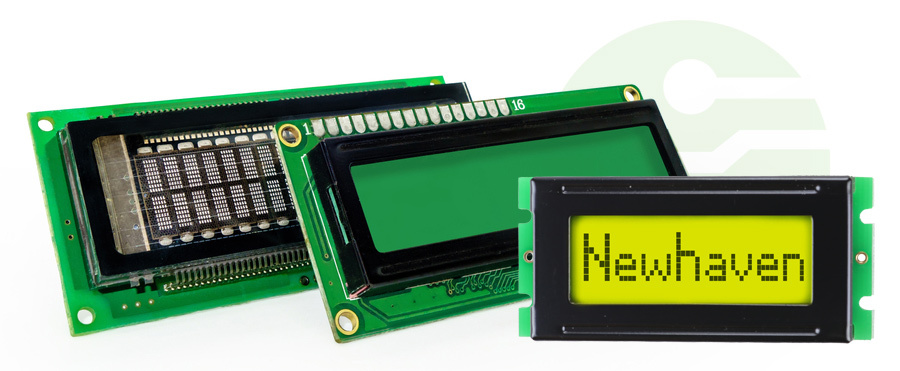

液晶ドットマトリクスは、ピクセルのグリッドを用いて文字、記号、または単純なグラフィックを表示するタイプのディスプレイである。各ピクセルは個別に制御され、定義された領域内で柔軟な視覚出力を可能にする。これらのディスプレイは文字形式とグラフィック形式の両方で利用可能である。 文字形式とグラフィック形式の両方で利用可能で提供されており、設計要件に応じて選択できます。
セグメント化された LCDとは異なりとは異なり、ドットマトリクス表示ははるかに汎用性が高い。そのグリッド構造により、カスタムメッセージ、多言語テキスト、基本的なグラフィック要素の表示が可能であり、高解像度のビジュアルを必要としない動的なコンテンツを必要とするインターフェースにおいて信頼性の高い選択肢となる。
ほとんどのドットマトリクス液晶ディスプレイはモノクロであり、そのシンプルな構造により、明瞭さと長期的な性能が重要なスペース制約のある設計への組み込みが容易である。
ドットマトリクスLCDの仕組み
ドットマトリクスLCDの中核には パッシブマトリクス の導電性トレースが交差して個別にアドレス可能な画素を形成しています。特定の行と列の交点に電圧が印加されると、その点にある液晶の配向が変化し、光を調節して可視出力を生成します。このプロセスは、コントラストと視認性を高めるためにバックライトまたは反射層に依存しています。
ディスプレイコントローラは行と列を高速に巡回し、必要に応じて各ピクセルを更新する。 文字表示装置は 文字表示はピクセルを固定パターンにグループ化する一方、グラフィック表示は画面全体で自由な制御を可能にする。その結果、リアルタイム更新を最小限の複雑さで処理する、信頼性の高い低消費電力システムが実現される。
一般的な形式
文字ベースのドットマトリクスLCDは、行あたりの文字数と表示行数によって定義される複数の標準構成で提供されています。一般的なフォーマットには8x2、16x2、20x4、40x4などがあります。これらは、制御パネル、診断装置、産業用インターフェースなど、明確な行ベースの通信を必要とする組み込みシステムで広く使用されています。
これらのディスプレイは、レイアウト上の制約に対応するため、様々な機械的サイズと向きで提供され、バックライト、視野角、コネクタスタイルのオプションにより、幅広いアプリケーションのニーズに適応します。

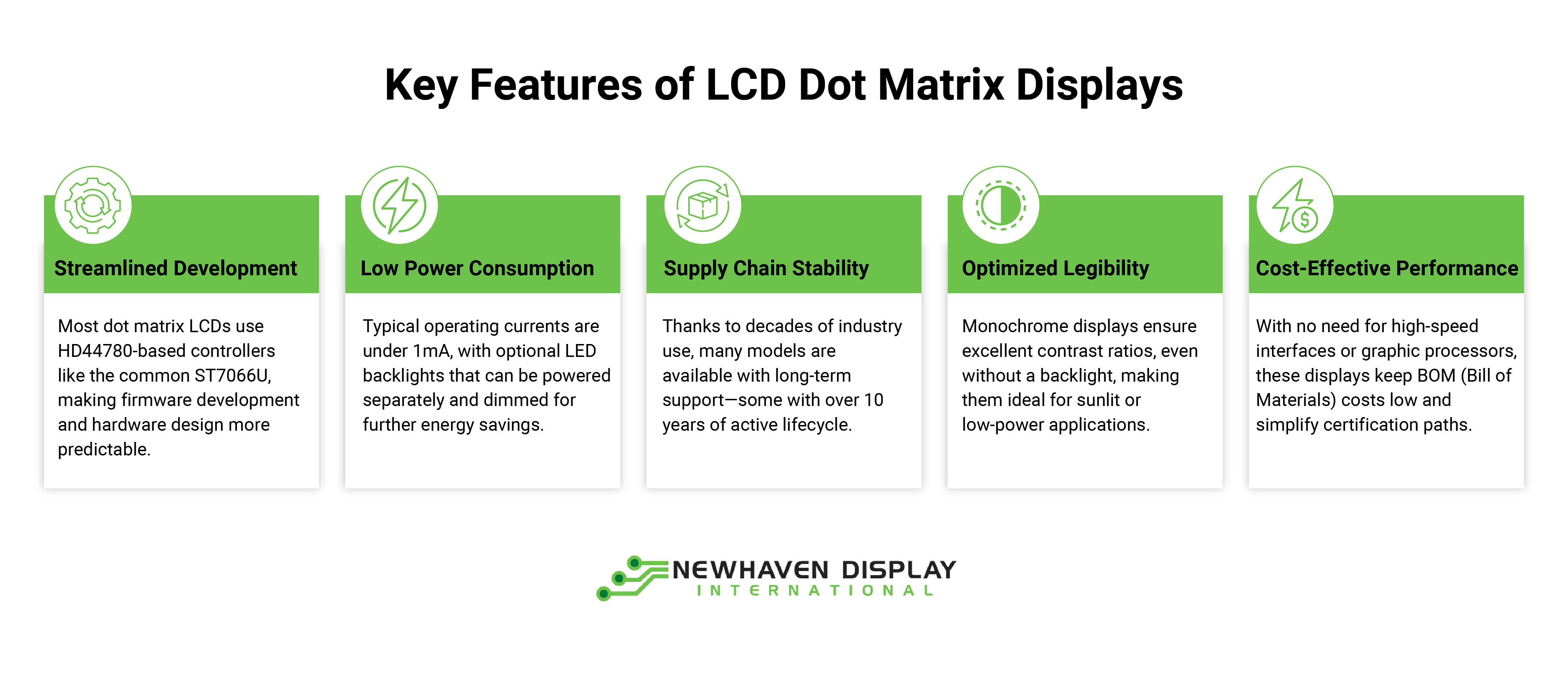

主な機能と利点
ドットマトリクスLCDは、そのシンプルな設計を超えて、現実のエンジニアリングや生産ニーズに合致する実用的な利点を提供します。
効率化された開発
標準化されたフォーマット、実証済みのコントローラ互換性、そしてシンプルな配線により、統合時の複雑さが軽減され、チームのプロトタイピングと展開の加速を支援します。
低消費電力
これらのディスプレイは最小限の電流しか消費しないため、連続運転が必要な機器や電池駆動の機器に最適です。
サプライチェーンの安定性
ドットマトリクスLCDは技術が確立されているため、供給が安定しており、突然の陳腐化のリスクが最小限に抑えられています。
最適化された可読性
高コントラストの文字と構造化されたレイアウトにより、明るい環境から暗い環境まで読みやすさが向上し、様々な環境での使いやすさが向上します。
コストパフォーマンスに優れた性能
成熟した製造プロセスと最小限のリソース要求により、ドットマトリクスディスプレイは競争力のある価格帯で信頼性の高いソリューションを提供します。
業界横断的な代表的な応用例
ドットマトリクスLCDは、安定した専用インターフェース技術に依存する様々な分野の幅広い製品群をサポートしています。
産業用機器
工場自動化システム、モーター制御装置、診断装置で使用されるドットマトリクスディスプレイは、明確なシステム状態とユーザープロンプトを提供します。その耐久性と視認性により、注意散漫を最小限に抑える必要がある過酷な環境や高騒音環境において理想的な選択肢となります。
医療機器
遠心分離機、分析装置、携帯型モニターなどの機器は、低消費電力と長寿命という特性から、ドットマトリクス液晶ディスプレイを頻繁に採用している。この技術は厳格な信頼性・安全基準を満たしつつ、精密なデータ表示を実現する。
自動車および輸送
ダッシュボードモジュールからHVAC制御、EV充電システムに至るまで、これらのディスプレイはインターフェースを複雑化させることなく主要な機能を果たします。そのフォーマット安定性と供給継続性は、設計サイクルの長い車両において特に価値があります。
消費者向け製品および商業製品
家電製品、自動販売機、業務用電子機器は、メニューや操作手順、フィードバックを簡潔かつ効果的に表示するためにドットマトリクス液晶ディスプレイを採用している。
エネルギー・ユーティリティシステム
これらの表示装置は、太陽光発電用インバーター、電力計、および系統制御装置に搭載されています。各用途では、屋外・移動中・遠隔地といった環境下でも一貫した視認性の高い出力が求められます。
グラフィック表示と文字ドットマトリクス表示
ドットマトリクス液晶ディスプレイは、文字表示型と グラフィック。
文字表示装置 16x2や20x4などの固定グリッドを使用し、各文字は定義されたピクセルマトリックス（通常5x8）で表現されます。この構造は、一貫性と可読性が重要な行単位のテキスト、システムメッセージ、メニューの表示に最適です。
グラフィック表示装置 は完全なピクセル単位の制御を提供し、カスタムレイアウト、システムグラフィックス、可変データ表示を可能にします。文字表示装置よりも高い柔軟性を提供し、特にテキスト以外の情報が必要なアプリケーションにおいて優れています。
グラフィックドットマトリクスディスプレイは優れた柔軟性を提供する一方、より高度な表示が求められるプロジェクトも存在する。色彩精度、より鮮明な細部表現、あるいは洗練された美観が要求される場合、グラフィックOLEDやTFTディスプレイの方が適している可能性がある。これらの技術は、エンジニアが期待する信頼性を損なうことなく視覚的機能を拡張する。
インターフェースオプションと統合
ドットマトリクスLCDは、幅広い組み込み設計に対応するため複数の接続方式を提供します。文字表示器は通常、パラレル、SPI、またはI²Cインターフェースを採用しており、これらはほとんどのマイクロコントローラと互換性があり、システムレベルの統合を簡素化します。
グラフィック表示装置には、ST7920やKS0108のような内蔵コントローラが含まれる場合があり、これらはピクセルアドレス指定を管理し、ホストプロセッサとの通信を効率化します。
ピンヘッダー、ZIF、FPCなどのコネクタ形状は、異なる機械的レイアウトに対応します。バックライト制御、電圧範囲、論理レベルなどの考慮事項は、ハードウェアとの電気的互換性を確保します。
ドットマトリクスLCDのカスタマイズオプション
標準的なドットマトリクスLCDは多くの用途に対応しますが、一部のアプリケーションでは、正確な適合性と洗練されたユーザー体験を提供するためにカスタマイズが必要です。
機械的調整
表示寸法、取り付け構成、コネクタ配置、およびベゼル機能は、お客様の製品の形状と筐体に合わせて変更可能です。
電気的変更
ピン配置、インターフェースタイプ、電圧要件は、お客様のシステムの電気設計に合わせて設定可能です。
視覚／光学特殊統合
多言語対応 文字セット、バックライトオプション、ピクセルおよびガラスの着色、ディスプレイ上のロゴ印刷により、より一貫性のあるターゲットに合ったインターフェースを実現します。
環境適応
高輝度アプリケーション、拡張温度範囲、または信頼性が極めて重要な堅牢な構造向けのオプションが用意されています。
適切な液晶ドットマトリックスの選択
ドットマトリクスLCDは、明確な情報伝達、低消費電力、長期的な信頼性を重視する設計において、依然として信頼性の高い選択肢です。その確かな信頼性とコスト効率性により、様々な業界や用途において最適な選択肢となっています。
しかし、ディスプレイへの期待は進化している。プロジェクトでより鮮明なビジュアル、フルカラー出力、あるいはより現代的なインターフェースが求められる場合、多くのメーカーがグラフィックOLEDやTFTディスプレイを採用している。これらの技術は性能を損なうことなく、より高い視覚的インパクトを実現する。
ディスプレイの選択は、製品の目標に沿うべきです。シンプルさと構造性が求められる用途もあれば、より高い柔軟性や洗練された美観が求められる用途もあります。ニューヘイブン・ディスプレイは、適切なソリューションの選択と明確な方向性での前進を支援するため、ガイダンス、カスタマイズ、長期的なサポートを提供します。
主なポイント
OLEDやTFTディスプレイが高度な視覚ニーズで普及を続ける一方、ドットマトリクスLCDは明確な情報伝達と長期的な性能が最も重要な用途において、実用的で信頼性の高い選択肢であり続けている。そのシンプルさと確かな動作特性により、様々な分野で信頼できる選択肢となっている。
