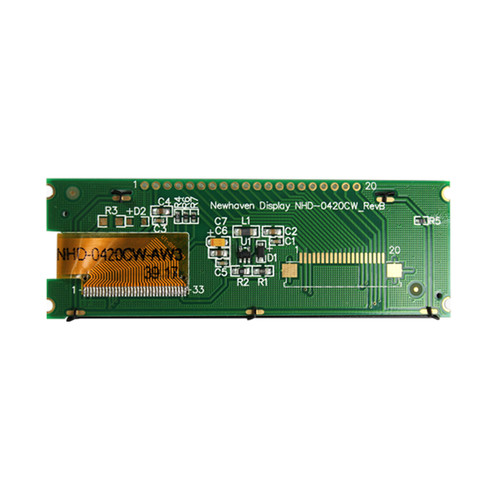

NHD-0420CW-AW3 | 20x4 Characters | Slim OLED Module | White Monochrome Display | Double Height Characters | SPI, Parallel or I2C Interface
This white monochrome OLED display offers high contrast viewing with vibrant white text set against a deep black background. The OLED display technology is engineered to provide high visibility and ensure easy readability from any angle in different environments. This white OLED has four rows with twenty characters each. This passive-matrix display has 4/8-bit Parallel, SPI or I2C interface compatibility options, and it’s fully compatible with Arduino, which allows for seamless integration with many different electronic systems for a wide range of applications. The display also comes equipped with three built-in font tables, each with double height characters, as well as a US2066 controller.
Designed to withstand extreme operating conditions, the NHD-0420CW-AW3 model operates exceptionally when used within a temperature range from -40 to 85 degrees Celsius. It supports 3.3V or 5V power supply for operation and is RoHS compliant.
Product Overview
OLED Product Specifications
| Number of Characters: | 20 |
| Number of Rows: | 4 |
| Display Format: | 20x4 |
| Display Type: | Slim Character OLED Module |
| Display Color: | White |
| Outline L x W x H: | 92.0mm x 31.5mm x 6.5mm |
| Viewing Area L x W: | 72.42mm x 22.82mm |
| Active Area L x W: | 70.42mm x 20.82mm |
| Supply Voltage: | 3.3V or 5V |
| Interface: | Parallel, SPI or I2C |
| Compatibility: | Arduino and similar development boards |
| Controller Type: | US2066 |
| Connection Type: | 1x20 Thru Hole with 2.54mm pitch |
| Operating Temperature: | -40°C ~ 85°C |
| Storage Temperature: | -40°C ~ 90°C |
| Added Feature: | Double Height Characters |
OLED Custom Solutions
Cable Customization
Adjust the length, position, and pinout of your cables or add additional connectors. Get a cable solution that’s precisely designed to make your connections streamlined and secure.
Connector Customization
Easily modify any connectors on your display to meet your application’s requirements. Our engineers are able to perform soldering for pin headers, boxed headers, right angle headers, and any other connectors your display may require.
Interface Customization
Choose from a wide selection of interface options or talk to our experts to select the best one for your project. We can incorporate HDMI, USB, SPI, VGA and more into your display to achieve your design goals.
PCB Modifications
Choose from a wide selection of changes including shape, size, pinout, and component layout of your PCB to make it a perfect fit for your application.
