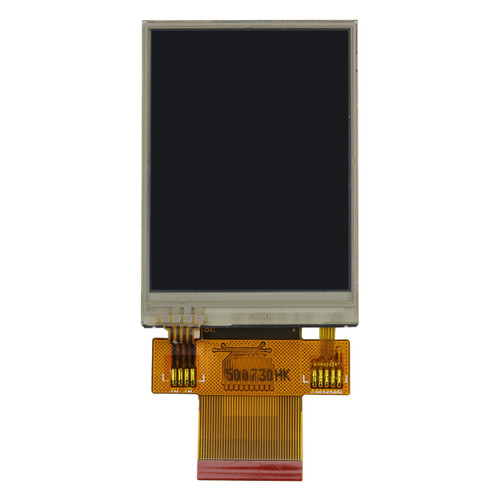

NHD-2.4-240320CF-CSXN#-FT | 2.4インチ 太陽光下でも読み取り可能なディスプレイ | 解像度240x320 | 抵抗膜方式タッチスクリーン
直射日光下でも視認性に優れたこの2.4インチTFT LCDディスプレイは、240×320の解像度、6:00の最適視野角、800ニットの高輝度LEDバックライトを備えており、屋外や明るい環境でも視認性が必要なプロジェクトに最適です。この透過型LCDはコンパクトなサイズで3.3V電源に対応し、4線式抵抗膜方式のタッチパネルも搭載しているため、シンプルなタッチ機能で縦向き表示が必要なプロジェクトに最適です。このタッチスクリーンにより、ユーザーはアプリケーションを直感的に操作でき、インタラクティブなメニュー、制御システム、あるいはより魅力的なユーザーエクスペリエンスを実現できます。
パラレルインターフェース付き2.4インチTFT LCD | 40ピンFFC ZIF接続
プロジェクトの要件に合わせて、8ビットまたは16ビットのパラレルMPUインターフェース（8080-IIシリーズ）からお選びいただけます。このインターフェースは、様々なArduinoモデルとの柔軟性と互換性を提供します。このディスプレイは、40ピンFFC ZIF（フレキシブルフラットケーブル、ゼロ挿入力）I/O接続スタイルを採用しており、手間のかからない電気接続を実現します。接続の問題とはおさらばし、スムーズな操作で、Arduinoプロジェクトを安定的かつ容易に実現できます。ST7789VIコントローラを搭載したこのTFT LCDディスプレイは、卓越した性能と信頼性を提供します。コントローラはディスプレイの機能を最適化し、スムーズな操作と画像やグラフィックの正確なレンダリングを保証します。当社のディスプレイはすべてRoHS指令に準拠しており、厳格な環境および安全基準を満たしています。
製品概要
2.4" TFT LCD Product Specifications
| Display Format: | 262K colors; 240x320 Pixels |
| Display Type: | Sunlight Readable |
| Display Mode: | Transmissive |
| Optimal View: | 6:00 |
| Touchscreen: | Resistive |
| Outline L x W x H: | 42.72mm x 60.26mm x 3.85mm |
| Viewing Area L x W: | 38.32mm x 50.26mm |
| Active Area L x W: | 37.52mm x 48.96mm |
| Supply Voltage: | 3.3V |
| Luminance: | 800 nits |
| Interface: | 8-bit or 16-bit Parallel (8080-II Series) |
| Compatibility: | Arduino and similar development boards |
| Controller Type: | ST7789VI |
| Connection Type: | 40 pin FFC ZIF |
| Operating Temperature: | -20°C ~ 70°C |
| Storage Temperature: | -30°C ~ 80°C |
| Built-in Mounting: | None |
| Built-in EMI Shielding: | No |
2.4" TFT Custom Solutions
LCD Cable Customization
Adjust the length, position, and pinout of your cables or add additional connectors. Get a cable solution that’s precisely designed to make your connections streamlined and secure.
2.4" LCD Touchscreen Add-on
Enhance your user experience with capacitive or resistive touch screen technology. We’ll adjust the glass thickness or shape of the touch panel so it’s a perfect fit for your design.
LCD Interface Customization
Choose from a wide selection of interface options or talk to our experts to select the best one for your project. We can incorporate HDMI, USB, SPI, VGA and more into your display to achieve your design goals.
2.4" LCD Cover Glass
Equip your display with a custom cut cover glass to improve durability. Choose from a variety of cover glass thicknesses and get optical bonding to protect against moisture and debris.
品質基準
Newhaven Displayでは、お客様に最高品質の製品を提供するために日々努力しています。これは、品質、エンジニアリング、製造の各チームが、お客様の期待を超えるために連携していることを意味します。
私たちの顧客は、製品が以下の基準を満たし、または上回ることを期待します。
すべての製品
| 信頼性試験 | すべての生産部品は、温度、湿度、振動などの動作条件を満たし、それを上回ることが期待されます。 温度、湿度、振動などの動作条件を満たしていることが期待されます。 |
| ガラスのクリーン度 | ガラスはライナーで保護され、清潔な状態で提供されることが期待されます。 ガラスはライナーで保護され、清潔な状態で提供されます。つまり、ガラスは 汚染物質、指紋、その他の異物がないこと。 |
| ベゼル外観 | ベゼルは、異物や外観上の傷がなく、均一に塗装されていること。 均一な塗装を施し、異物や外観上の傷がないこと。当社基準では、傷のないきれいな 当社基準では、傷のないきれいな表面を維持します。 |
| PCB 外観 | 長期信頼性を考慮したプリント基板をお届けします。仕上げは を含まない、UL規格に準拠した仕上げです。 要件を満たしています。PCB材料は、常に業界標準の範囲内で提供されます。 業界標準です。PCBのエッジはきれいにカットされ、バリがないこと。 |
| ハンダ付け | すべてのリード付き部品とSMT部品のはんだ付けは、機械的な安全性と電気的な接続性を提供するために一貫して行われます。 機械的な安全性と電気的な接続性を提供します。 |
| 一貫性 | 製造・検査工程では、ロットごとの製品の一貫性を確保するため ロット間の一貫性を確保します。このことは、長年に渡って処理された注文が、常にお客様の期待に応えるものであることを意味します。 お客様の期待に応え続けることができるのです。そのために、私たちは 製造工程で細部にまでこだわり、ゴールデンユニットと比較することで また、ゴールデンユニットと比較することで、これを実現しています。 |
| プロダクト・インテグリティ | 製品製造の品質が、構造における完全性を保証します。 部品が緩んだり、欠けたりする心配がなく、しっかりとした組み立てが可能です。 組み立てが可能です。私たちの製品は、温度、湿度、振動など、あらゆる環境条件に対応します。 温度、湿度、振動など、あらゆる環境に対応します。 |
| ガラスカラー | ガラスの色には通常のばらつきがあります（製造公差による）。 がありますが、Newhaven Displayは社内で承認されたカラーチャートに従って色彩を維持します。 内部で承認されたカラーチャートに基づいてコンプライアンスを維持します。これらのチャートは これらのチャートは、どんな小さなガラスの偏差も識別し、必要に応じて修正するために維持されます。 必要に応じて修正されます。 |
| ESD保護と安全性 | すべてのデバイスは、ESD保護に配慮して設計・取り扱われています。 保護に配慮して設計されています。これには、静電気防止用の袋やラップ、トレイに入れたESD-SAFEパッケージも含まれます。 を使用しています。お客様には、デバイスを最大限に保護するために、常に ESDセーフティは、デバイスを最もよく保護するためのものです。 |
