This 3.5" EVE TFT Display features intuitive touch, built-in graphics control, and sunlight readability
This 3.5" IPS TFT module combines sharp 320x240 resolution, vivid color accuracy, and full viewing angles with a high-brightness 900-nit LED backlight, making it easy to read even in direct sunlight. Built-in EMI shielding improves signal reliability, while a 4-wire resistive touch panel adds simple, intuitive user interaction. Its 3.3V power supply and compact form factor make it a strong choice for embedded applications that require responsive graphics with touch capability.
Driven by the FT812 EVE controller, this module integrates graphics, touch, and audio functionality into one streamlined solution. It supports widgets like buttons, sliders, and gauges, along with portrait or landscape modes, PWM backlight control, and video playback. The SPI interface ensures compatibility with low-cost MCUs and simplifies integration with Arduino using the NHD-FT81X-SHIELD (sold separately). Built-in mounting holes make it easy to install with no enclosure required. All of our displays are RoHS compliant and meet strict safety and environmental standards.
NHD-3.5-320240FT-CSXP-T: Technical Specifications
| Size | 3.5" Diagonal |
|---|---|
| Resolution | 320x240 Pixels |
| Color | 24-Bit True Color |
| Display Type | Sunlight Readable IPS |
| Display Mode | Transmissive |
| Optimal View | Full View |
| Touchscreen | 4-Wire Resistive |

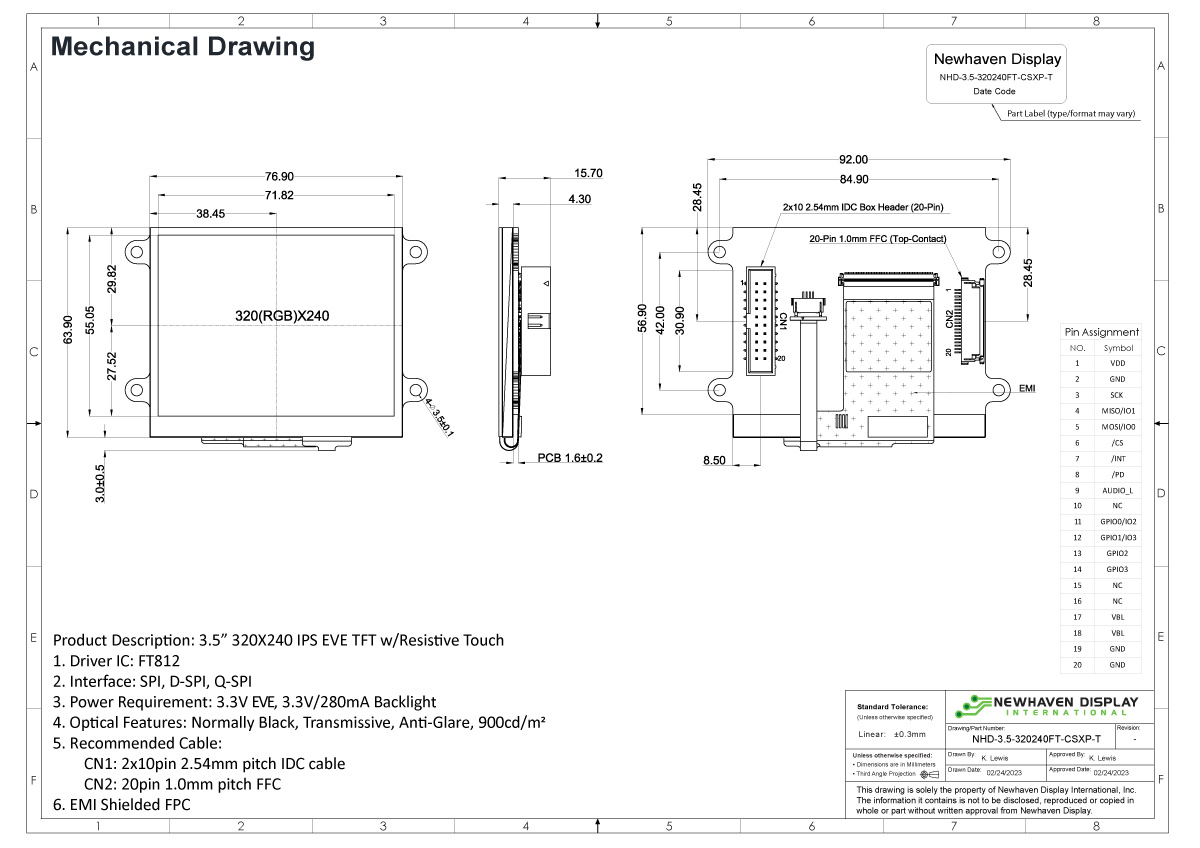

| Outline L x W x H | 92mm x 63.9mm x 15.7mm |
| Viewing Area L x W | 71.82mm x 55.05mm |
| Active Area L x W | 70.08mm x 52.56mm |
| Supply Voltage | 3.3V |
| Luminance | 900 Nits |
| Interface | SPI/D-SPI/Q-SPI |
| Compatibility | Arduino and similar development boards |
| Controller Type | FT812 embedded video engine |
| Connection Type | 20-Pin FFC Connector, 20-Pin Box Header |
| Operating Temperature | -20° C ~ 70° C |
| Storage Temperature | -30° C ~ 80° C |
| Built-In Mounting | 3.5mm Mounting Holes |
| Built-In EMI Shielding | Yes |
Standard di qualità
In Newhaven Display ci impegniamo ogni giorno per fornire ai nostri clienti prodotti di altissima qualità. Questo significa che i team di qualità, ingegneria e produzione sono allineati per superare le vostre aspettative.
I nostri clienti devono aspettarsi che i loro prodotti soddisfino o superino i seguenti standard:
Tutti i prodotti
| Test di affidabilità | I clienti possono aspettarsi che tutti i componenti di produzione soddisfino o superino requisiti operativi di temperatura, umidità e vibrazioni. |
| Pulizia del vetro | I clienti possono aspettarsi che i vetri siano protetti da rivestimenti e presentati presentati nel rispetto degli standard di pulizia. Ciò significa che il vetro pulito da contaminanti, impronte digitali e altri materiali estranei. |
| Aspetto della lunetta | Le lunette saranno verniciate in modo uniforme e prive di materiali estranei e di di materiali estranei e di imperfezioni estetiche che possano distrarre. I nostri standard mantengono una superficie superficie priva di graffi. |
| Aspetto del PCB | I circuiti stampati vengono consegnati tenendo conto dell'affidabilità a lungo termine. Le finiture sono senza bolle, contaminanti estranei e soddisfano tutti i requisiti antincendio UL. UL. I materiali dei PCB vengono sempre consegnati nel rispetto norme del settore. I bordi dei PCB saranno tagliati in modo pulito e privi di bave. |
| Saldatura | La saldatura di tutti i componenti piombati e SMT è coerente con la sicurezza meccanica e la connettività elettrica. garantire la sicurezza meccanica e la connettività elettrica. |
| Coerenza | I nostri processi di produzione e ispezione garantiscono la coerenza dei prodotti da un lotto all'altro. Ciò significa che gli ordini elaborati nel corso degli anni saranno sempre all'altezza delle vostre aspettative. Questo è possibile grazie a specifiche di produzione rigorose, con l'attenzione ai dettagli nei nostri processi e confrontandoci con le unità d'oro. |
| Integrità del prodotto | La qualità nella fabbricazione dei prodotti garantisce l'integrità della costruzione. I clienti possono aspettarsi un assemblaggio preciso senza preoccuparsi di parti allentate o di materiale mancante. I nostri prodotti soddisfano tutte le ambientali, comprese le condizioni di temperatura, umidità e vibrazioni. |
| Colore del vetro | Sebbene possano verificarsi normali variazioni di colore del vetro (a causa delle tolleranze di produzione), Newhaven Display mantiene il colore conformità con le tabelle di colore approvate internamente. Queste tabelle sono per garantire l'identificazione e la correzione di eventuali piccole deviazioni del vetro. corrette se necessario. |
| Protezione e sicurezza ESD | Tutti i dispositivi sono progettati e trattati tenendo conto della protezione ESD. protezione ESD. Ciò include l'imballaggio ESD-SAFE in sacchetti antistatici, involucri e vassoi. antistatici, in sacchetti, involucri e vassoi. Si ricorda ai clienti di seguire sempre sicurezza ESD per proteggere al meglio i dispositivi. |
