Comment installer un écran TFT
24 juillet 2025
La qualité d'un écran dépend entièrement de son assemblage. Dans de nombreuses conceptions embarquées, la manière dont un écran TFT peut influencer non seulement son aspect, mais aussi ses performances à long terme. Même le panneau le plus sophistiqué peut s’avérer décevant s’il est installé avec un mauvais alignement, un espacement inadéquat ou un support insuffisant.
Le montage peut sembler être une étape mineure, mais il a une incidence directe sur la durabilité, la précision tactile et la fiabilité globale du produit. Des erreurs commises à ce stade peuvent entraîner des fissures sur les surfaces, des saisies erronées ou des défaillances prématurées, difficiles à détecter pendant le développement mais coûteuses à corriger sur le terrain.
Chez Newhaven Display, nous avons vu à peu près tous les cas de figure : des conceptions qui résistent à des années d’utilisation sur le terrain, et d’autres qui tombent en panne dès les tests en raison de petites erreurs de montage. La plupart des défaillances sont dues à des détails qui auraient pu être évités : une pression excessive sur l'écran, un mauvais positionnement du joint d'étanchéité ou un câble flexible plié au-delà de sa limite. La différence ne réside généralement pas dans l'écran lui-même, mais dans la manière dont il est intégré. Le montage d'un écran TFT n'est pas seulement une étape mécanique ; c'est un élément clé de la conception globale du système, et il mérite toute l'attention nécessaire.
Dans cet article :
Différents types de techniques de montage
Il n'y a pas qu'une seule façon de fixer un écran TFT. La méthode appropriée dépend de la configuration mécanique de votre produit, des forces exercées sur l'ensemble et du niveau de facilité de maintenance dont vous avez besoin. Cela dit, la plupart des techniques de fixation relèvent de l'une des quatre catégories suivantes : cadres, supports, clips ou ruban adhésif.
Lunettes

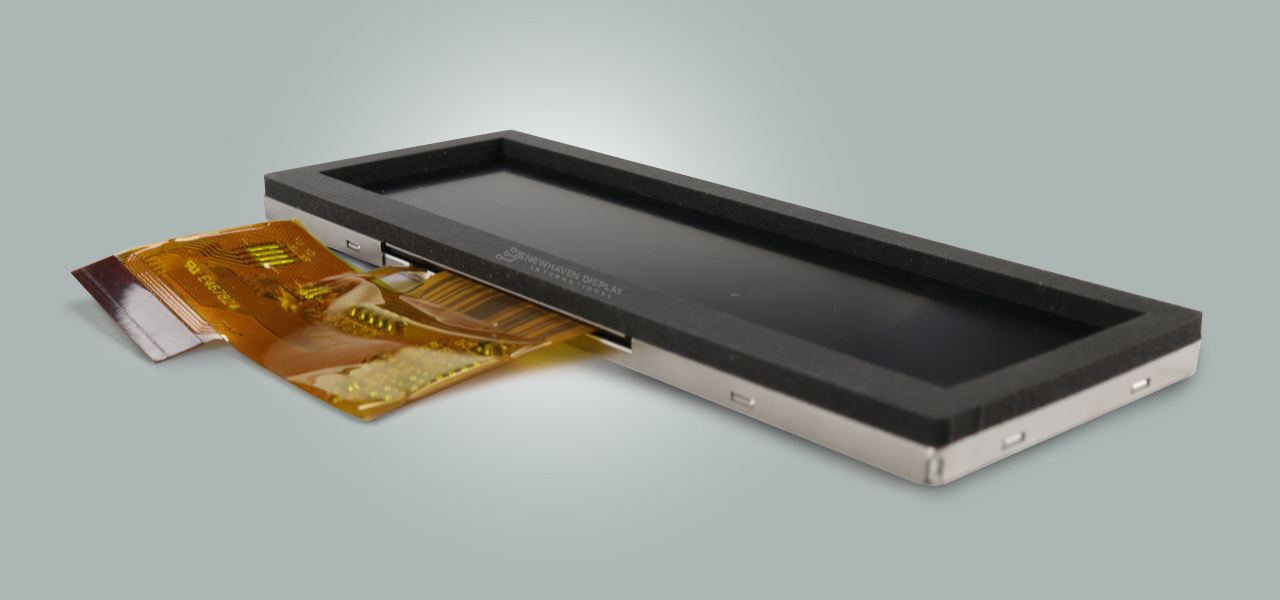

Le montage d’un écran TFT derrière un cadre avant est l’une des approches les plus courantes. Le cadre assure à la fois un soutien structurel et un encadrement esthétique. Lorsqu’il est correctement réalisé, il protège l’écran des chocs directs, dissimule les éléments de fixation et confère au produit une finition soignée. Mais il ne s’agit pas seulement d’une question d’esthétique. Un espacement adéquat entre le cadre et la surface de l’écran est essentiel. Une pression trop forte peut déformer la couche tactile ou provoquer des touches intempestives, tandis qu’un espace trop important peut laisser pénétrer de la poussière ou de l’eau.
On utilise souvent des joints en mousse pour combler cet interstice. Ces joints ne doivent pas servir à définir l'espacement, mais uniquement à assurer l'étanchéité. L'interstice réel doit être déterminé par les parties non conformes du boîtier, et non par un matériau compressible.
Parenthèses

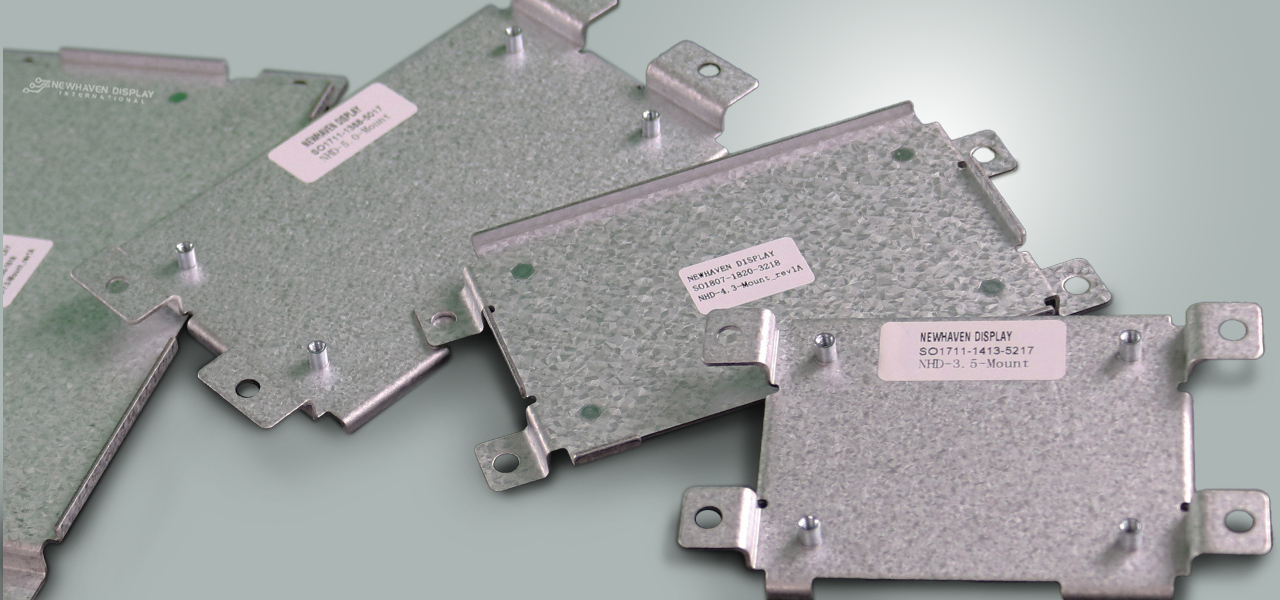

Lorsqu'un écran ne dispose pas de trous de fixation accessibles, il est possible d'utiliser un support sur mesure. Les supports assurent un maintien uniforme sur toute la surface de l'écran et réduisent le risque de flexion susceptible d'endommager les couches internes à long terme.
Cette approche convient particulièrement aux conceptions robustes susceptibles d'être soumises à des vibrations ou à une utilisation fréquente. Les supports peuvent être fixés à l'aide de vis ou d'autres éléments de fixation, ce qui s'avère généralement plus fiable que les adhésifs seuls.
Extraits

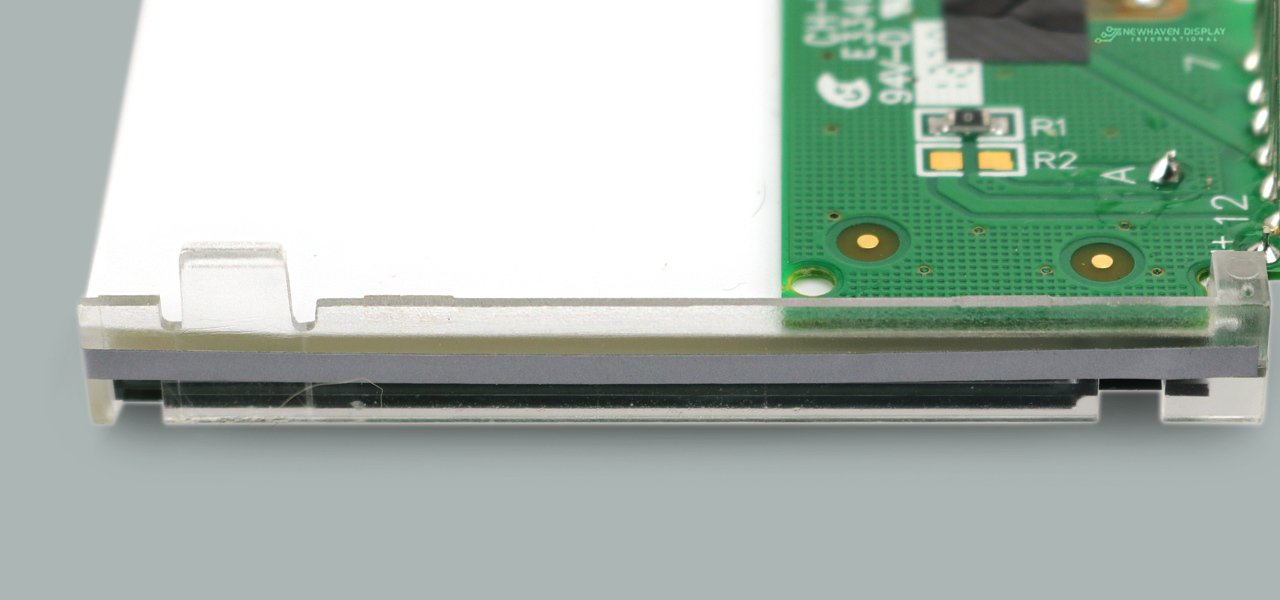

Les clips constituent un moyen rapide et sans outil de fixer un écran. Ils sont couramment utilisés lors des premières phases de prototypage ou dans le cadre de productions en petites séries, où il est important de conserver une conception mécanique simple. Cependant, les clips ne sont pas la solution idéale en termes de durabilité à long terme, en particulier dans les environnements où les chocs ou les vibrations constituent un risque.
Dans les environnements de production, les clips sont souvent associés à une bordure ou à un adhésif afin d'améliorer l'alignement et le maintien.
Ruban adhésif

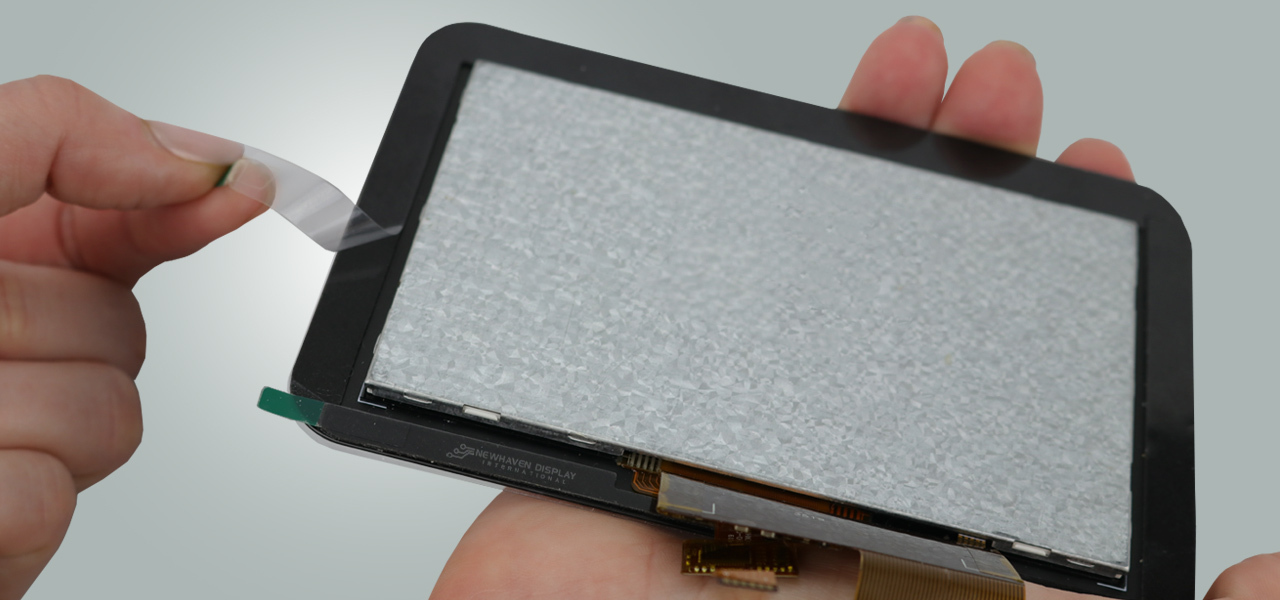

La colle double face peut faciliter l'assemblage dans des boîtiers compacts ou hermétiques, mais elle doit être utilisée avec précaution. Si le boîtier se déforme, une colle appliquée sur tout le pourtour risque de ne pas compenser les contraintes inégales. Les colles limitent également la possibilité de réintervenir sur l'assemblage en cas de problème lors de l'installation.
Une approche plus efficace consiste à n'appliquer de la colle que sur un seul côté, généralement celui de l'écran tactile. La couche tournée vers l'écran doit présenter une force d'adhérence moindre afin de permettre un retrait sans dommage. Newhaven Display propose des adhésifs pour joints pré-appliqués qui suivent cette stratégie, offrant une forte adhérence là où cela est nécessaire et une plus grande flexibilité lors de l'entretien ou de la réparation.
Montage des écrans tactiles sur le cadre du boîtier
Le montage sur un cadre ne sert pas seulement à maintenir l'écran en place. Il s'agit également de préserver la relation mécanique adéquate entre le cadre et la surface tactile. Cette relation influe sur les performances de l'écran au fil du temps, en particulier dans les produits exposés aux vibrations, à la poussière ou à des interactions régulières de la part de l'utilisateur.
Il convient de maintenir un écart contrôlé entre la face intérieure de la lunette et l'écran tactile. Cet écart doit être assuré par des éléments rigides du boîtier, et non par de la mousse ou des matériaux compressibles. Les joints en mousse sont utiles pour l'étanchéité, mais ils ne doivent pas exercer de pression sur l'écran ni définir l'écart.
Des zones tactiles situées trop près du cadre peuvent entraîner une flexion excessive et, à terme, une usure. Le fait de laisser un espace entre les éléments interactifs et les bords du cadre permet d'éviter la fissuration des revêtements et de préserver la précision tactile à long terme.
Précautions et tolérances
Des tolérances bien définies garantissent la cohérence de l'assemblage et contribuent à réduire les variations d'une série à l'autre. Elles facilitent également la gestion des variations mécaniques pouvant survenir en fonction des matériaux, des fournisseurs ou des séries de production.

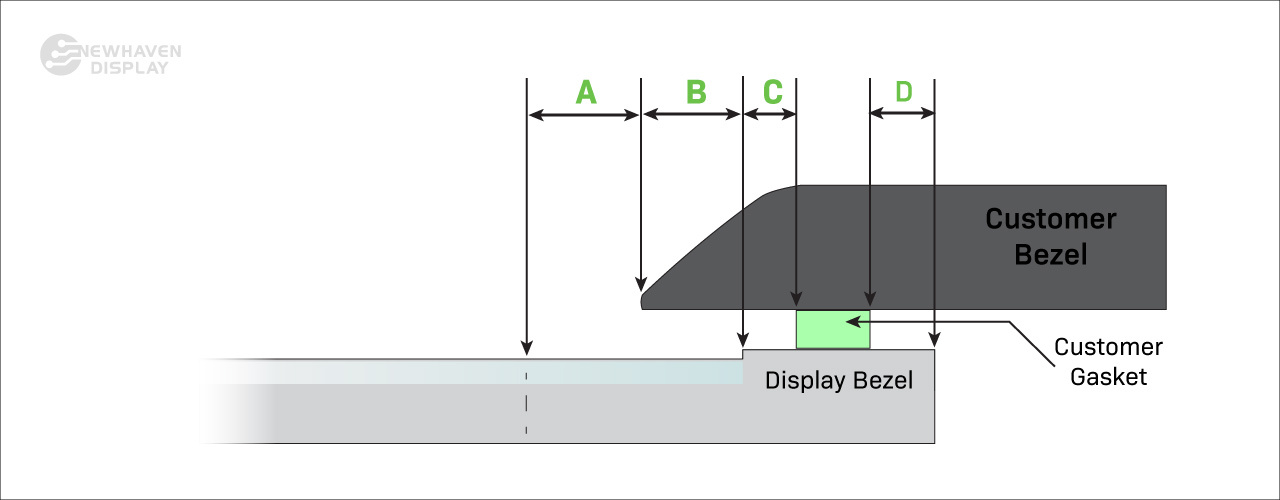

Newhaven Display recommande les distances minimales suivantes :
A 1,0 mm (min.) Distance entre le bord du cadre et la zone active. (Permet d'éviter les fausses touches dues à la flexion du cadre, à la saleté, etc.)
B 0,8 mm (min.) Distance entre le bord du cadre et la zone visible. (permet d'obtenir un design de cadre esthétique)
C 1,0 mm (min.)* Bord du joint intérieur par rapport à la zone visible. (évite les touches intempestives)
D 0,5 mm (min.)* Joint extérieur allant d'un bord à l'autre de l'écran. (empêche les courts-circuits)
*** Il peut être nécessaire d'augmenter cette valeur pour tenir compte de l'épaisseur du joint, du taux de compression et des tolérances liées aux contraintes de montage.
La définition de ces jeux à l'aide d'éléments mécaniques fixes améliore la répétabilité et réduit les problèmes liés à la pression qui pourraient passer inaperçus lors de la phase de prototypage. De légères modifications apportées lors de la conception peuvent permettre de limiter les ajustements en cours de production et d'obtenir de meilleurs résultats sur le terrain.
Considérations et précautions relatives à la queue
Le câble flexible est un élément essentiel de l'ensemble d'affichage et souvent l'un des plus vulnérables. Bien qu'il soit conçu pour durer, une manipulation ou un acheminement inapproprié peut causer des dommages susceptibles d'altérer ses performances au fil du temps.
Précautions à prendre lors de la manipulation de la queue
Le câble flexible doit être manipulé avec précaution à chaque étape du processus de fabrication. Une mauvaise manipulation peut entraîner des contraintes ou une contamination susceptibles d'affecter, à long terme, les performances électriques ou la fiabilité mécanique.
Pour protéger la queue :
- Tenez l'écran par son corps, et non par la queue. Saisir la queue, même brièvement, peut exercer une pression sur le point de jonction ou désaligner les couches internes.
- Veillez à ne pas plier la queue lors de l'installation. Une flexion excessive peut entraîner des fissures dans les pistes ou des interruptions dans les chemins de signal.
- Évitez tout contact avec les conducteurs à nu. La graisse et les résidus présents sur les mains ou les outils peuvent nuire à la clarté du signal ou entraîner de la corrosion.
Considérations relatives à la conception de la queue
La disposition des connecteurs doit être prise en compte dès les premières étapes de la conception mécanique afin d'éviter des difficultés de routage par la suite. Quelques recommandations peuvent aider à minimiser les problèmes de signal et les contraintes mécaniques tout au long de la durée de vie du produit.
- Prévoyez une courbure douce au niveau de la queue. Un rayon de courbure de 2 à 3 mm permet d'éviter les contraintes à long terme au niveau de la jonction et garantit la stabilité mécanique dans le temps.
- Éloignez le câble d'alimentation des composants bruyants. Évitez de la placer à proximité de circuits d'alimentation, d'onduleurs ou de bobines susceptibles de provoquer des interférences électriques.
- Laissez la queue se positionner naturellement. La queue doit rester en place sans être tirée, tordue ou forcée à s'aligner de manière excessive.
- Il n'est pas nécessaire d'utiliser un dispositif de décharge de traction si le tracé permet d'éviter toute tension. Le meilleur moyen d'éviter les contraintes mécaniques est d'opter pour un acheminement soigné, et non d'ajouter des éléments de fixation.
Une conception épurée permet d'éviter les pertes de signal et l'usure, en particulier dans les produits soumis à des mouvements ou à des vibrations.
Conclusion
Les choix relatifs au montage des écrans TFT ont une incidence sur tous les aspects, de l'assemblage à la durée de vie du produit. Le respect des détails permet de réduire les retards, d'éviter les défaillances et de renforcer la conception globale.
