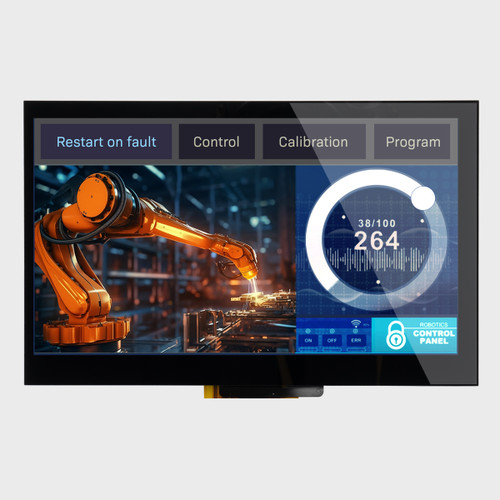

NHD-7.0-1024600AF-LSXP-CTP | 7.0" IPS LCD Display | Capacitive Touchscreen | 1024x600px IPS screen
This IPS TFT display has a high resolution 1024x600 screen. The IPS technology delivers exceptional image quality with superior color reproduction and contrast ratio at any angle. This 24-bit true color Liquid Crystal Display includes better FPC design with EMI shielding on the cable, is RoHS compliant, and has a 10-point multi-touch capacitive touchscreen (PCAP).
7 Inch High Definition LCD TFT With EMI Shielding
This 7 inch IPS display comes with EMI shielding for added protection in high noise environments. The display also has an added feature of EMI shielding, which helps reduce electromagnetic interference. Additionally, it has a 3M brightness enhancement film that improves the display's visibility.
Product Overview
TFT Product Specifications
| Display Format: | 24-bit True Color; 1024x600 Pixels |
| Display Type: | IPS |
| Display Mode: | Transmissive |
| Optimal View: | Full View |
| Touchscreen: | 10-Point Multi-touch Capacitive |
| Outline L x W x H: | 165mm x 104mm x 6.2mm |
| Viewing Area L x W: | 154.84mm x 86.63mm |
| Active Area L x W: | 153.84mm x 85.63mm |
| Supply Voltage: | 3.3V |
| Luminance: | 935 cd/m2 |
| Interface: | LVDS |
| Controller Type: | HX8282 |
| Connection Type: | 40 pin FFC (CTP: 6 pin FFC) |
| Operating Temperature: | -20°C ~ 70°C |
| Storage Temperature: | -30°C ~ 80°C |
| Built-in Mounting: | None |
| Added Feature: | EMI Shielding, 3M Brightness Enhancement Film |
TFT Custom Solutions
Cable Customization
We offer various cables, connectors, and pinout customizations for LCD IPS display technology. We have over 20 years of experience customizing LCDs for customers worldwide across different industries.
Touchscreen Add-on
Enhance your user experience with a 7" capacitive or resistive touch screen technology. We’ll adjust the glass thickness or shape of the touch panel so it’s a perfect fit for your design.
Interface Customization
Choose from a wide selection of interface options or talk to our experts to select the best one for your project. We can incorporate HDMI, USB, SPI, VGA and more into your display to achieve your design goals.
7" IPS Cover Glass
Equip your display with a custom cut cover glass to improve durability. Choose from a variety of cover glass thicknesses and get optical bonding to protect against moisture and debris.
Normes de qualité
Chez Newhaven Display, nous nous efforçons chaque jour de fournir à nos clients des produits de la plus haute qualité. Cela signifie que les équipes de qualité, d'ingénierie et de fabrication sont alignées pour dépasser vos attentes.
Nos clients doivent s'attendre à ce que leurs produits respectent ou dépassent les normes suivantes :
Tous les produits
| Tests de fiabilité | Les clients peuvent s'attendre à ce que toutes les pièces produites respectent ou dépassent les exigences opérationnelles en matière de température, d'humidité et de vibrations. les exigences opérationnelles en matière de température, d'humidité et de vibrations. |
| Propreté du verre | Les clients peuvent s'attendre à ce que le verre soit protégé par des doublures et et à ce qu'il soit présenté dans le respect des normes de propreté. Cela signifie que le verre de contaminants, d'empreintes digitales et d'autres matières étrangères. |
| Apparence de la lunette | Les lunettes doivent être peintes de manière uniforme, sans matériaux étrangers ni taches esthétiques gênantes. de matériaux étrangers et d'imperfections esthétiques gênantes. Nos normes garantissent une surface sans rayures. |
| Apparence du PCB | Les circuits imprimés sont livrés dans un souci de fiabilité à long terme. Les finitions sont sont exemptes de bulles et de contaminants étrangers, et répondent à toutes les UL. Les matériaux des circuits imprimés sont toujours livrés dans les normes industrielles. Les bords des circuits imprimés sont coupés proprement et exempts de bavures. |
| Soudure | Le soudage de tous les composants au plomb et SMT est cohérent pour la sécurité mécanique et la connectivité électrique. |
| Cohérence | Nos processus de fabrication et d'inspection garantissent l'homogénéité des produits d'un lot à l'autre. l'uniformité des produits d'un lot à l'autre. Cela signifie que les commandes traitées au fil des années années répondront toujours à vos attentes. Pour ce faire, nous nous appuyons sur des spécifications de fabrication rigoureuses, en prêtant attention aux détails de nos processus, et en comparant avec les unités d'or. |
| Intégrité du produit | La qualité de la fabrication des produits garantit l'intégrité de la construction. Les clients peuvent s'attendre à un assemblage serré sans avoir à se soucier de pièces détachées ou de matériel manquant. ou de matériaux manquants. Nos produits répondent à toutes les exigences conditions de température, d'humidité et de vibration. |
| Couleur du verre | Bien que des variations normales de la couleur du verre puissent se produire (en raison des tolérances de fabrication), Newhaven Display maintient la couleur de ses produits. tolérances de fabrication), Newhaven Display maintient la conformité des couleurs conformité des couleurs selon des chartes de couleurs internes approuvées. Ces chartes sont Ces chartes sont maintenues afin de s'assurer que toute déviation mineure du verre est identifiée et corrigée si nécessaire. sont identifiés et corrigés si nécessaire. |
| Protection et sécurité ESD | Tous les appareils sont conçus et manipulés en tenant compte de la protection contre les décharges électrostatiques. de la protection ESD. Cela inclut l'emballage ESD-SAFE dans des sacs, enveloppes et plateaux antistatiques. dans des sacs, des enveloppes et des plateaux antistatiques. Il est rappelé aux clients de toujours respecter ESD afin de protéger au mieux les appareils. |
