NHD-5.0-HDMI-N-RTXL-RTU | Écran tactile résistif USB-HID - 5.0" Premium MVA LCD - Module TFT HDMI - Écran tactile résistif USB-HID
This premium 24-bit true color TFT LCD module has built-in HDMI compatibility for a streamlined connection between devices with fewer cables. Assembled to the display, the custom PCB provides the user an all-in-one, plug-and-play HDMI + USB touch solution and is attached to 3.5mm mounting holes enabling standard M3 screws for easy installation. Included on-board this module is a Texas Instruments TFP401A HDMI/DVI receiver and a high brightness LED driver with PWM. Whether you need a display for your Raspberry Pi/BeagleBone Black application, a Windows/Windows embedded PC monitor, or a touchscreen HMI for your Linux or other embedded system, this display offers a solution. This premium LCD has a high resolution 800X480 screen with MVA technology, which delivers higher contrast and improved viewing angles up to 75° from any direction. This Liquid Crystal Display is RoHS compliant and has a USB-HID resistive touch panel with no requirement for external driver installation.
5.0" TFT Product Specifications
| Display Format: | 24-bit True Color; 800x480 Pixels |
| Display Type: | Premium |
| Display Mode: | Transmissive |
| Optimal View: | 75° Full View |
| Touchscreen: | Resistive |

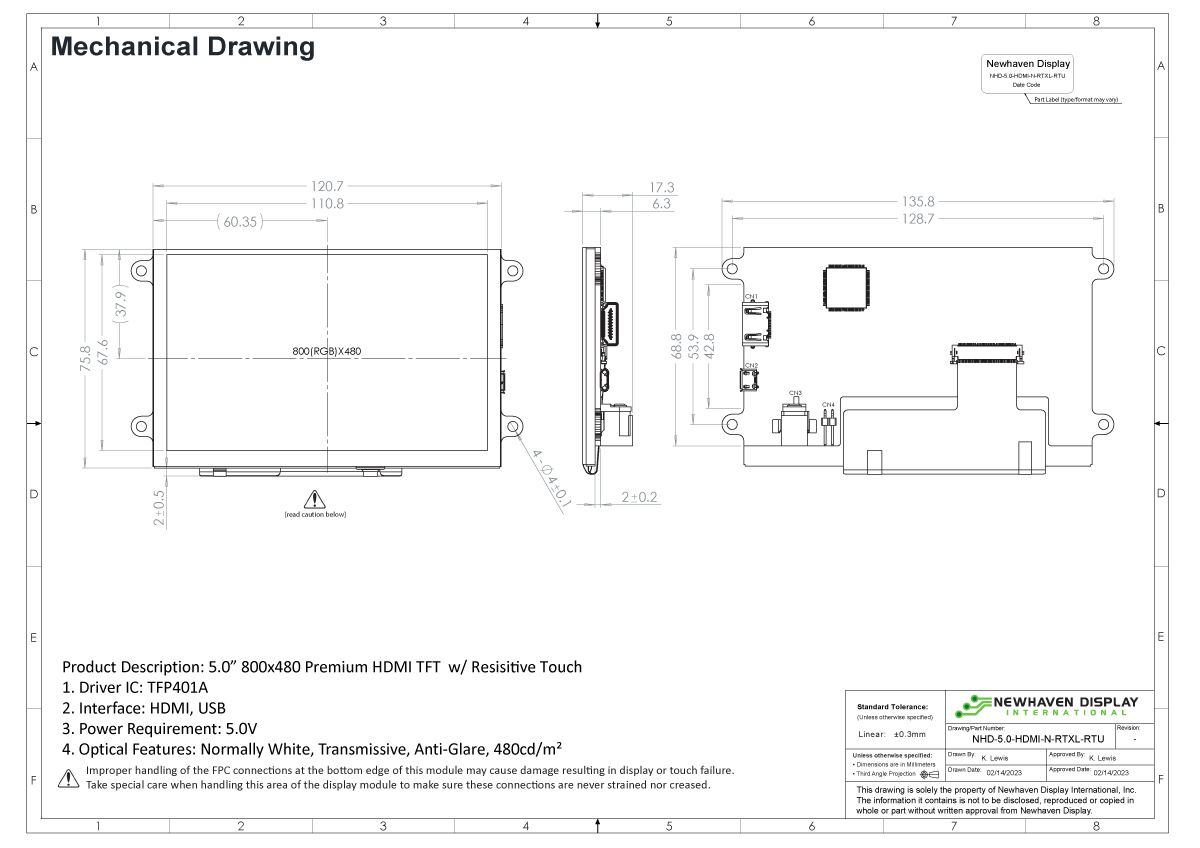

| Outline L x W x H: | 135.8mm x 75.8mm x 17.3mm |
| Viewing Area L x W: | 109mm x 65.8mm |
| Active Area L x W: | 108mm x 64.8mm |
| Supply Voltage: | 5V |
| Luminance: | 480 cd/m2 |
| Interface: | HDMI, USB |
| Controller Type: | TFP401A |
| Connection Type: | HDMI, USB |
| Operating Temperature: | -20°C ~ 70°C |
| Storage Temperature: | -30°C ~ 80°C |
| Built-in Mounting: | 3.5mm Mounting Holes |
| Added Feature: | 3M Brightness Enhancement Film, LED Driver with PWM |
5.0" TFT Custom Solutions
Cable Customization
Adjust the length, position, and pinout of your cables or add additional connectors. Get a cable solution that’s precisely designed to make your connections streamlined and secure.
5.0" TFT Touchscreen Add-on
Enhance your user experience with capacitive or resistive touch screen technology. We’ll adjust the glass thickness or shape of the touch panel so it’s a perfect fit for your design.
TFT Interface Customization
Choose from a wide selection of interface options or talk to our experts to select the best one for your project. We can incorporate HDMI, USB, SPI, VGA and more into your display to achieve your design goals.
5.0" TFT Cover Glass
Equip your display with a custom cut cover glass to improve durability. Choose from a variety of cover glass thicknesses and get optical bonding to protect against moisture and debris.
Normes de qualité
Chez Newhaven Display, nous nous efforçons chaque jour de fournir à nos clients des produits de la plus haute qualité. Cela signifie que les équipes de qualité, d'ingénierie et de fabrication sont alignées pour dépasser vos attentes.
Nos clients doivent s'attendre à ce que leurs produits respectent ou dépassent les normes suivantes :
Tous les produits
| Tests de fiabilité | Les clients peuvent s'attendre à ce que toutes les pièces produites respectent ou dépassent les exigences opérationnelles en matière de température, d'humidité et de vibrations. les exigences opérationnelles en matière de température, d'humidité et de vibrations. |
| Propreté du verre | Les clients peuvent s'attendre à ce que le verre soit protégé par des doublures et et à ce qu'il soit présenté dans le respect des normes de propreté. Cela signifie que le verre de contaminants, d'empreintes digitales et d'autres matières étrangères. |
| Apparence de la lunette | Les lunettes doivent être peintes de manière uniforme, sans matériaux étrangers ni taches esthétiques gênantes. de matériaux étrangers et d'imperfections esthétiques gênantes. Nos normes garantissent une surface sans rayures. |
| Apparence du PCB | Les circuits imprimés sont livrés dans un souci de fiabilité à long terme. Les finitions sont sont exemptes de bulles et de contaminants étrangers, et répondent à toutes les UL. Les matériaux des circuits imprimés sont toujours livrés dans les normes industrielles. Les bords des circuits imprimés sont coupés proprement et exempts de bavures. |
| Soudure | Le soudage de tous les composants au plomb et SMT est cohérent pour la sécurité mécanique et la connectivité électrique. |
| Cohérence | Nos processus de fabrication et d'inspection garantissent l'homogénéité des produits d'un lot à l'autre. l'uniformité des produits d'un lot à l'autre. Cela signifie que les commandes traitées au fil des années années répondront toujours à vos attentes. Pour ce faire, nous nous appuyons sur des spécifications de fabrication rigoureuses, en prêtant attention aux détails de nos processus, et en comparant avec les unités d'or. |
| Intégrité du produit | La qualité de la fabrication des produits garantit l'intégrité de la construction. Les clients peuvent s'attendre à un assemblage serré sans avoir à se soucier de pièces détachées ou de matériel manquant. ou de matériaux manquants. Nos produits répondent à toutes les exigences conditions de température, d'humidité et de vibration. |
| Couleur du verre | Bien que des variations normales de la couleur du verre puissent se produire (en raison des tolérances de fabrication), Newhaven Display maintient la couleur de ses produits. tolérances de fabrication), Newhaven Display maintient la conformité des couleurs conformité des couleurs selon des chartes de couleurs internes approuvées. Ces chartes sont Ces chartes sont maintenues afin de s'assurer que toute déviation mineure du verre est identifiée et corrigée si nécessaire. sont identifiés et corrigés si nécessaire. |
| Protection et sécurité ESD | Tous les appareils sont conçus et manipulés en tenant compte de la protection contre les décharges électrostatiques. de la protection ESD. Cela inclut l'emballage ESD-SAFE dans des sacs, enveloppes et plateaux antistatiques. dans des sacs, des enveloppes et des plateaux antistatiques. Il est rappelé aux clients de toujours respecter ESD afin de protéger au mieux les appareils. |
