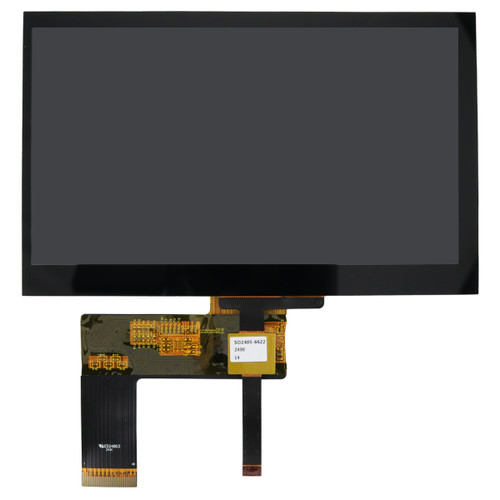

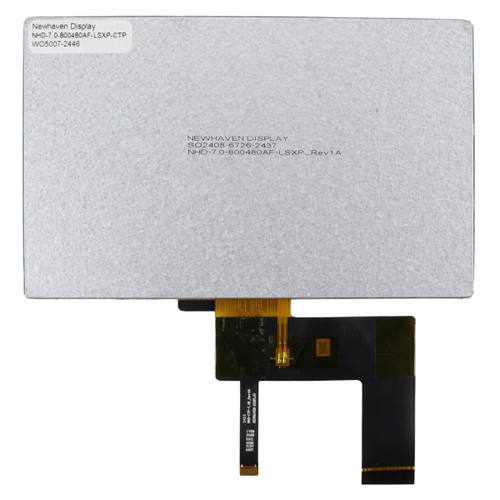

NHD-7.0-800480AF-LSXP-CTP | 7" IPS LCD with 800x480 Pixels | Sunlight Readable Display | Capacitive Touchscreen | Includes Cover Glass
This 7" IPS TFT LCD has a resolution of 800x480 pixels and is perfect for indoor, outdoor, and direct sunlight as it delivers a high brightness LED backlight of 850 nits. The IPS technology provides the display with wide viewing angles, vivid colors, and improved color reproduction. The high brightness backlight allows this TFT to be readable in bright conditions including direct sun. This transmissive LCD boasts impressive quality and brightness with only a 3.3 voltage power supply and includes a capacitive touch panel, making it an excellent choice for projects that desire high-end visual output with multi-touch functionality. The PCAP touchscreen with built-in I2C interface, cover glass, and FocalTech FT5426G controller will allow users to perform various gestures and interact more intuitively with its precise touch recognition and enhanced responsiveness for interactive applications.
7" LCD with EMI Shielding and LVDS Interface
The LVDS interface makes it a great option for various industries and the 40-pin FFC connection with EMI shielding, ensures a hassle-free electrical connection. Powered by a built-in ST7277 IC controller, this TFT display delivers exceptional performance and reliability, the driver optimizing the display's functionality, ensuring smooth operation and accurate rendering of graphics. Our displays are all RoHS compliant and adhere to strict environmental and safety standards.
Product Overview
7" TFT LCD Product Specifications
| Size: | 7" diagonal |
| Display Format: | 24-bit true color; 800x480 pixels |
| Display Type: | IPS |
| Display Mode: | Transmissive |
| Optimal View: | Full View |
| Touchscreen: | Capacitive + cover glass |

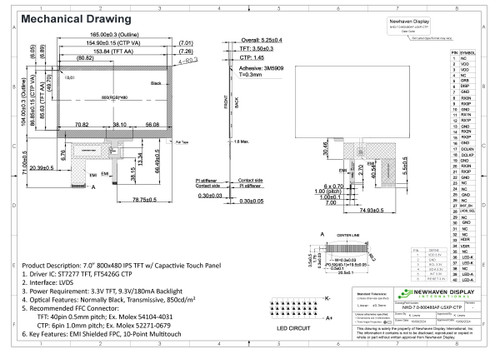

| Outline L x W x H: | 165mm x 104mm x 5.25mm |
| Viewing Area L x W: | 154.9mm x 86.85mm |
| Active Area L x W: | 153.84mm x 85.63mm |
| Supply Voltage: | 3.3V |
| Luminance: | 850 nits |
| Interface: | LVDS |
| Controller Type: | ST7277 |
| Connection Type: | 40-pin FFC (CTP: 6-pin FFC) |
| Operating Temperature: | -20°C ~ 70°C |
| Storage Temperature: | -30°C ~ 80°C |
| Built-in Mounting: | None |
| Built-in EMI Shielding: | Yes |
7" TFT LCD Custom Solutions
LCD Cable Customization
We offer various cables, connectors, and pinout customizations for LCD IPS display technology. We have over 20 years of experience customizing LCDs for customers worldwide across different industries.
7" Touchscreen Add-on
Enhance your user experience with a 7" capacitive or resistive touch screen technology. We’ll adjust the glass thickness or shape of the touch panel so it’s a perfect fit for your design.
LCD Interface Customization
Choose from a wide selection of interface options or talk to our experts to select the best one for your project. We can incorporate HDMI, USB, SPI, VGA and more into your display to achieve your design goals.
7" LCD Cover Glass
Equip your display with a custom cut cover glass to improve durability. Choose from a variety of cover glass thicknesses and get optical bonding to protect against moisture and debris.
Normas de calidad
En Newhaven Display nos esforzamos cada día por ofrecer a nuestros clientes productos de la máxima calidad. Esto significa que los equipos de calidad, ingeniería y fabricación están alineados para superar sus expectativas.
Nuestros clientes deben esperar que sus productos cumplan o superen las siguientes normas:
Todos los productos
| Pruebas de fiabilidad | Los clientes pueden esperar que todas las piezas de producción cumplan o superen los requisitos operativos de temperatura, humedad y vibración. |
| Limpieza de cristales | Los clientes pueden esperar que los cristales estén protegidos por revestimientos y presentados respetando las normas de limpieza. Esto significa que el vidrio limpios de contaminantes, huellas dactilares y otros materiales extraños. |
| Aspecto del bisel | Los biseles se pintarán de manera uniforme, sin materiales extraños ni ni defectos estéticos que distraigan la atención. Nuestros estándares mantienen superficie limpia y sin arañazos. |
| Aspecto de la placa de circuito impreso | Las placas de circuito impreso se entregan pensando en la fiabilidad a largo plazo. Los acabados están libres de burbujas y contaminantes extraños, y cumplen todos los UL. Los materiales de los PCB se entregan siempre normas de la industria. Los bordes de las placas de circuito impreso estarán cortados limpiamente y sin rebabas. |
| Soldadura | La soldadura de todos los componentes con plomo y SMT es consistente en proporcionar la seguridad mecánica y la conectividad eléctrica. |
| Coherencia | Nuestros procesos de fabricación e inspección garantizan de lote a lote. Esto significa que los pedidos años cumplirán continuamente sus expectativas. Para ello especificaciones de fabricación exactas, con atención al detalle en nuestros procesos, y comparando con las unidades de oro. |
| Integridad del producto | La calidad en la fabricación del producto garantiza la integridad en la construcción. Los clientes pueden esperar un montaje ajustado sin preocuparse de piezas sueltas o material faltante. Nuestros productos cumplirán todas las ambientales, incluidas las condiciones de temperatura, humedad y vibración. |
| Color del vidrio | Aunque pueden producirse variaciones normales del color del vidrio (debido a tolerancias de fabricación), Newhaven Display mantiene el color según las cartas de colores internas aprobadas. Estas tablas para asegurar que cualquier desviación menor del vidrio sea identificada y corregidas según sea necesario. |
| Protección y seguridad ESD | Todos los dispositivos se diseñan y manipulan teniendo en cuenta la protección ESD. ESD. Esto incluye el embalaje ESD-SAFE dentro de bolsas antiestáticas. Se recuerda a los clientes que deben respetar siempre seguridad ESD para proteger mejor los dispositivos. |
