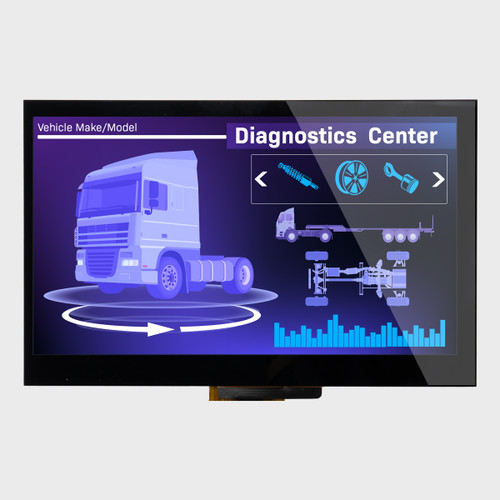

NHD-7.0-800480AF-LSXP-CTP | 7" IPS LCD with 800x480 Pixels | Sunlight Readable Display | Capacitive Touchscreen | Includes Cover Glass
This 7" IPS TFT LCD has a resolution of 800x480 pixels and is perfect for indoor, outdoor, and direct sunlight as it delivers a high brightness LED backlight of 850 nits. The IPS technology provides the display with wide viewing angles, vivid colors, and improved color reproduction. The high brightness backlight allows this TFT to be readable in bright conditions including direct sun. This transmissive LCD boasts impressive quality and brightness with only a 3.3 voltage power supply and includes a capacitive touch panel, making it an excellent choice for projects that desire high-end visual output with multi-touch functionality. The PCAP touchscreen with built-in I2C interface, cover glass, and FocalTech FT5426G controller will allow users to perform various gestures and interact more intuitively with its precise touch recognition and enhanced responsiveness for interactive applications.
7" LCD with EMI Shielding and LVDS Interface
The LVDS interface makes it a great option for various industries and the 40-pin FFC connection with EMI shielding, ensures a hassle-free electrical connection. Powered by a built-in ST7277 IC controller, this TFT display delivers exceptional performance and reliability, the driver optimizing the display's functionality, ensuring smooth operation and accurate rendering of graphics. Our displays are all RoHS compliant and adhere to strict environmental and safety standards.
Product Overview
7" TFT LCD Product Specifications
| Size: | 7" diagonal |
| Display Format: | 24-bit true color; 800x480 pixels |
| Display Type: | IPS |
| Display Mode: | Transmissive |
| Optimal View: | Full View |
| Touchscreen: | Capacitive + cover glass |
| Outline L x W x H: | 165mm x 104mm x 5.25mm |
| Viewing Area L x W: | 154.9mm x 86.85mm |
| Active Area L x W: | 153.84mm x 85.63mm |
| Supply Voltage: | 3.3V |
| Luminance: | 850 nits |
| Interface: | LVDS |
| Controller Type: | ST7277 |
| Connection Type: | 40-pin FFC (CTP: 6-pin FFC) |
| Operating Temperature: | -20°C ~ 70°C |
| Storage Temperature: | -30°C ~ 80°C |
| Built-in Mounting: | None |
| Built-in EMI Shielding: | Yes |
7" TFT LCD Custom Solutions
LCD Cable Customization
We offer various cables, connectors, and pinout customizations for LCD IPS display technology. We have over 20 years of experience customizing LCDs for customers worldwide across different industries.
7" Touchscreen Add-on
Enhance your user experience with a 7" capacitive or resistive touch screen technology. We’ll adjust the glass thickness or shape of the touch panel so it’s a perfect fit for your design.
LCD Interface Customization
Choose from a wide selection of interface options or talk to our experts to select the best one for your project. We can incorporate HDMI, USB, SPI, VGA and more into your display to achieve your design goals.
7" LCD Cover Glass
Equip your display with a custom cut cover glass to improve durability. Choose from a variety of cover glass thicknesses and get optical bonding to protect against moisture and debris.
Qualitätsstandards
Bei Newhaven Display bemühen wir uns jeden Tag, unseren Kunden Produkte von höchster Qualität zu liefern. Das bedeutet, dass die Teams für Qualität, Technik und Fertigung darauf ausgerichtet sind, Ihre Erwartungen zu übertreffen.
Unsere Kunden sollten erwarten, dass ihre Produkte die folgenden Standards erfüllen oder übertreffen:
Alle Produkte
| Zuverlässigkeitsprüfung | Die Kunden können erwarten, dass alle Produktionsteile die Anforderungen an Temperatur, Feuchtigkeit und Vibration erfüllen oder übertreffen. |
| Sauberkeit von Glas | Die Kunden können erwarten, dass das Glas durch Folien geschützt ist und unter Berücksichtigung der Sauberkeitsstandards präsentiert wird. Das bedeutet, dass das Glas von Verunreinigungen, Fingerabdrücken und anderen Fremdkörpern befreit ist. |
| Erscheinungsbild der Lünette | Die Blenden sind einheitlich lackiert und frei von Fremdkörpern und störenden kosmetischen Verunstaltungen. Unsere Standards erhalten eine saubere kratzfreie Oberfläche. |
| PCB Erscheinungsbild | PCBs werden mit Blick auf langfristige Zuverlässigkeit geliefert. Die Oberflächen sind frei von Blasen und Fremdkörpern und erfüllen alle UL-Brandschutz Anforderungen. Die PCB-Materialien werden immer innerhalb der Industrie-Normen. Die Leiterplattenkanten werden sauber geschnitten und sind gratfrei. |
| Löten | Das Löten aller bedrahteten und SMT-Bauteile ist konsistent in die mechanische Sicherheit und die elektrische Konnektivität zu gewährleisten. |
| Konsistenz | Unsere Herstellungs- und Prüfverfahren gewährleisten die Konsistenz von Charge zu Charge. Das bedeutet, dass Aufträge, die über Jahre hinweg Jahren abgewickelten Aufträge kontinuierlich Ihren Erwartungen entsprechen werden. Wir erreichen dies durch strenge Herstellungsspezifikationen, die Liebe zum Detail in unseren Verfahren und durch Vergleiche mit den goldenen Einheiten. |
| Produktintegrität | Die Qualität der Produktherstellung gewährleistet die Integrität der Konstruktion. Die Kunden können eine solide Montage erwarten, ohne sich Sorgen um lose Teile oder fehlendem Material. Unsere Produkte erfüllen alle Umweltanforderungen einschließlich Temperatur-, Feuchtigkeits- und Vibrationsbedingungen. |
| Glas Farbe | Während normale Abweichungen der Glasfarbe auftreten können (aufgrund von Fertigungstoleranzen), hält Newhaven Display die Farbkonformität die Farbkonformität gemäß interner genehmigter Farbkarten. Diese Tabellen werden werden beibehalten, um sicherzustellen, dass alle geringfügigen Glasabweichungen identifiziert und bei Bedarf korrigiert werden. |
| ESD-Schutz und Sicherheit | Alle Geräte werden unter Berücksichtigung des ESD-Schutzes entwickelt und gehandhabt. Schutzes entwickelt. Dazu gehört die ESD-SAFE-Verpackung in antistatischen Beuteln, Verpackungen und Schalen. Die Kunden werden daran erinnert, stets die ESD-Sicherheit zu beachten, um die Geräte bestmöglich zu schützen. |
