NHD-7.0-HDMI-N-RSXV-CTU | 7" Premium MVA LCD | HDMI TFT Module | High Brightness Display | USB-HID Capacitive Touchscreen | Includes Cover Glass
This TFT LCD module provides a premium display experience with 800x480 resolution, 24-bit true color and MVA technology. MVA displays will deliver higher contrast and wider viewing angles of up to 70° from any direction. This 7 inch Liquid Crystal Display features a USB-HID capacitive touch panel with cover glass and doesn't require external driver installation. Once the display is connected to the system with USB, Windows will automatically detect and install the necessary drivers. An excellent choice for projects that desire high-end visual output with multi-touch PCAP touchscreen functionality.

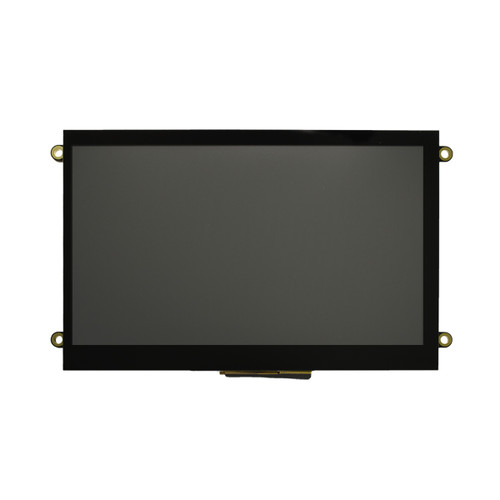

High Brightness Display Module with 7 inch TFT VA LCD Screen and HDMI Interface
Additionally it has a high brightness backlight of 660 nits, ensuring a clear and bright display. Its built-in HDMI compatibility makes it easy to connect with other devices using fewer cables. This LCD module comes with a custom PCB that allows for an all-in-one, plug-and-play HDMI + USB touch solution. It can be easily mounted using standard M3 screws through the 3.5mm mounting holes. The display comes equipped with an on-board Texas Instruments HDMI/DVI receiver and a high brightness LED driver with PWM. It offers a solution for those who need a display for their Raspberry Pi, BeagleBone, Windows, or a touchscreen HMI for their Linux or other embedded system.
7" Product Overview
7" TFT LCD Product Specifications
| Size: | 7" diagonal |
| Display Format: | 24-bit true color; 800x480 pixels |
| Display Type: | Premium |
| Display Mode: | Transmissive |
| Optimal View: | 70° full view |
| Touchscreen: | USB-HID capacitive + cover glass |
| Outline L x W x H: | 165mm x 104mm x 18.08mm |
| Viewing Area L x W: | 156.7mm x 89.1mm |
| Active Area L x W: | 154.21mm x 85.92mm |
| Supply Voltage: | 5V |
| Luminance: | 660 nits |
| Interface: | HDMI |
| Controller Type: | TFP401A |
| Connection Type: | HDMI, USB |
| Operating Temperature: | -20°C ~ 70°C |
| Storage Temperature: | -30°C ~ 80°C |
| Built-in Mounting: | 3.5mm mounting holes |
| Built-in EMI Shielding: | No |
| Added Feature: | LED driver with PWM |
7" TFT LCD Custom Solutions
LCD Cable Customization
We design and manufacture custom displays for all industries. We offer customizations for cables, cable length, cable position, pinout configuration, connectors, and cable types such as FFC and FPC cables.
7 inch Touchscreen Add-on
Enhance your display capabilities with a custom capacitive or resistive touchscreen panel. We provide various touchscreen customization options, such as glass thickness and shape, to ensure a perfect fit for your project.
LCD Interface Customization
Choose from a wide selection of interface options or talk to our experts to select the best one for your project. We can incorporate HDMI, USB, SPI, I2C, RS232, LVDS, MIPI, VGA on a wide array of display sizes to achieve your design goals.
7" LCD Cover Glass
Protect your display with a custom-cut cover glass. Choose from different thickness options and opt for optical bonding for shock, moisture, and debris protection.debris.
